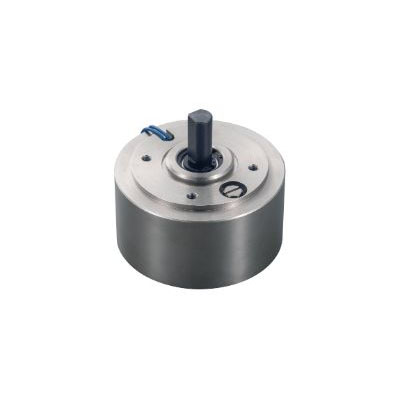

MR流体（磁気粘性流体）を使用してトルクを電気制御可能
- 両方向性
- 固定式
- RoHS2対応品
- 2DCAD
- 3DCAD
特性の説明
-
両方向にトルクが発生するロータリーダンパーを示します。
-
オリフィスが1個構造のダンパーを示します。
-
一方向にトルクが発生するロータリーダンパーを示します。
-
引き方向で抗力が発生するダンパーを示します。
-
抗力やトルクが固定されているダンパーを示します。
-
RoHS２指令に対応したダンパーであることを示します。
-
抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。
-
2次元CADデータがあることを示します。
-
Uパッキンによるシールを使用したダンパーを示します。
-
3次元CADデータがあることを示します。

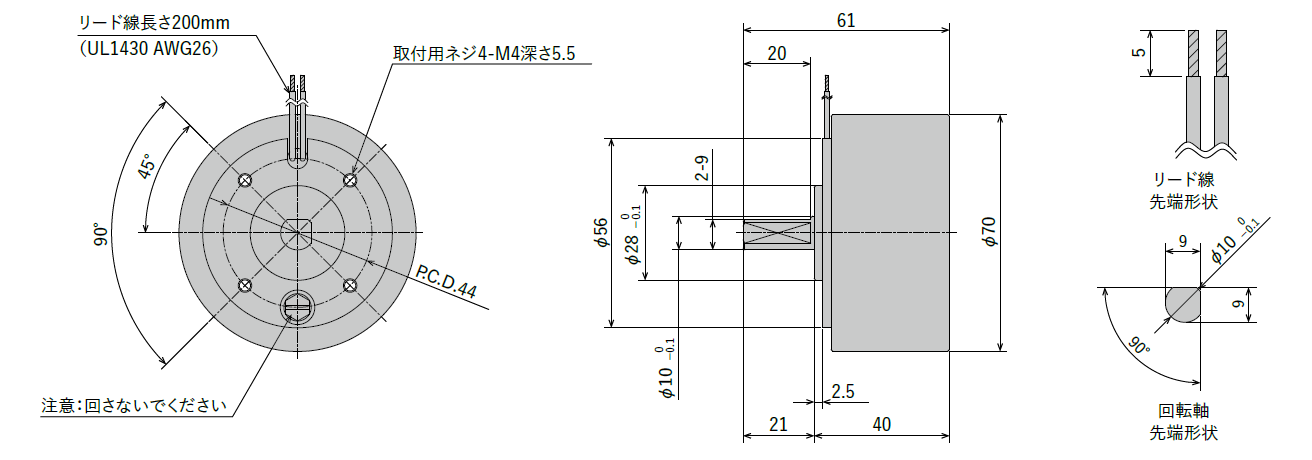

仕様・外形図
電気制御式 ： MR流体（磁気粘性流体）を使用してトルクを電気制御可能
省エネ設計 ： DC24V、0.13Aと消費電力が少なく、バッテリー駆動が可能
ハイレスポンス ： 電気応答性に優れ、ハイレスポンスを実現
自由な取付姿勢 ： 取付方向に制約がなく使用可能
ならし運転不要 ： 摩擦部材にMR流体を使用することで湿度の影響を受けにくく、ならし運転が不要
スムーズなトルク変化 ： 無段階で切れ目のないトルク制御が可能
長寿命 ： メーカー独自のシール構造で長寿命を実現
温度影響の少なさ ： 一般的なロータリーダンパーに比べ、環境温度に影響されにくいトルク特性
回転速度の影響の少なさ ： 一般的なロータリーダンパーに比べ、回転速度に影響されにくいトルク特性
主な用途
ロボット、福祉機器、物流、アミューズメント、操作レバー、開閉装置、制震装置等のトルク制御への応用が期待できます。
ラインナップ
| 型式 | 定格 トルク N・m |
コイル（23℃にて） | 許容 スリップ 工率 W |
最大使用 回転数 rpm |
取付 姿勢 |
回転 方向 |
慣性 モーメント kg・cm2 |
使用 温度範囲 ℃ |
材質［表面処理］ | 製品 質量 kg |
CADダウンロード | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 V |
電流 A |
抵抗 Ω |
容量 W |
本体 ケース |
回転軸 | キャップ | FMR-70S -403 |
4 ※1 |
DC24 | 0.13 | 192 | 3.12 | 10 ※2 |
50 | 制約なし | 両方向 | 1.16 | 0〜40 ※3 |
金属 （SUM） [無電解 ニッケル メッキ] |
金属 （SUM） ［窒化処理］ |
ポリア セタール （POM） |
0.83 | ダウンロード |
- ※1 電圧・電流値を調整して、定格トルク以内になるようにしてご使用ください。
- ※2 連続スリップで使用する場合、摩擦熱を考慮する必要があります。許容スリップ工率の値内でご使用ください。
- ※3 使用時コイルおよびスリップ摩擦により発熱しますので、使用中の製品表面温度は70℃を超えないようにしてください。
- 計算方法
許容スリップ工率＝2×π／60×n×Tc
n ： 回転数（rpm）
Tc ： スリップトルク（N・m）測定温度は23℃±2℃
