機構部品・機能製品

ロータリーダンパー FDH-A1シリーズ

機構部品・機能製品

ヒンジ形状で取付が簡便なダンパー。

  • 一方向性
  • 固定式
  • RoHS2対応品
  • 2DCAD
  • 3DCAD

特性の説明はこちら

特性の説明

  • 両方向性

    両方向にトルクが発生するロータリーダンパーを示します。

  • 単孔式オリフィス構造

    オリフィスが1個構造のダンパーを示します。

  • 一方向性

    一方向にトルクが発生するロータリーダンパーを示します。

  • 引き方向用

    引き方向で抗力が発生するダンパーを示します。

  • 固定式

    抗力やトルクが固定されているダンパーを示します。

  • RoHS2対応品

    RoHS２指令に対応したダンパーであることを示します。

  • 自己調整式

    抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • Uパッキンシール方式

    Uパッキンによるシールを使用したダンパーを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

閉じる

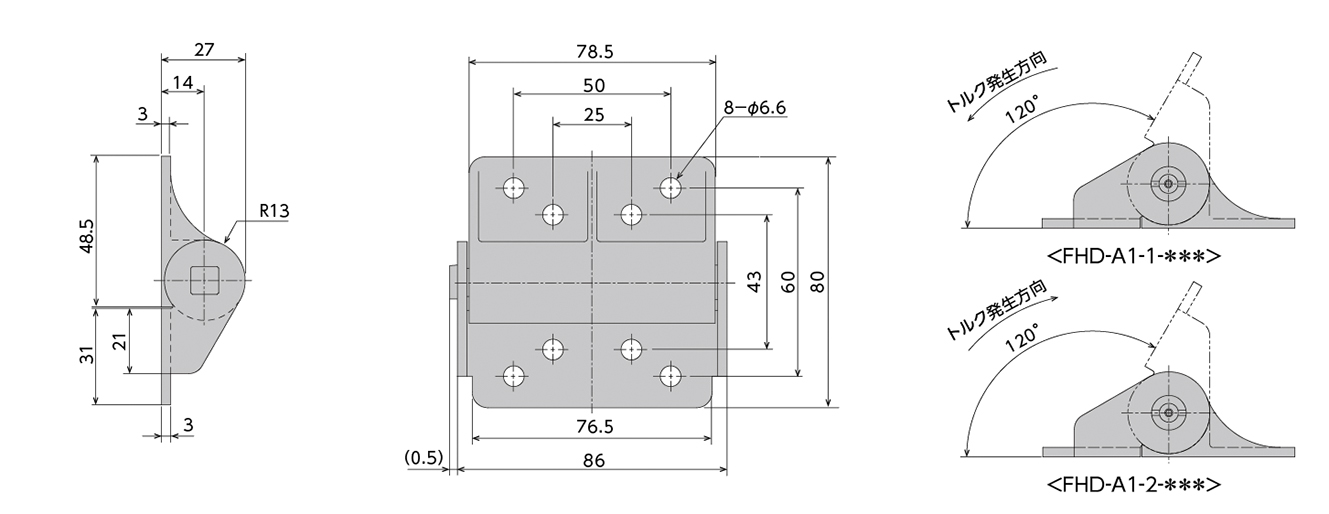

仕様・外形図

＊最大使用トルク 5N・m（50 kgf・cm）/ 10N・m（100 kgf・cm）
＊リバーストルク 0.6N・m以下（6kgf・cm以下）/ 1N・m以下（10kgf・cm以下）
＊最大使用角度 120°
＊使用温度範囲 -5～50℃
＊製品質量 14.1g
＊本体ケース材質　亜鉛ダイカスト（ZDC）+シルバー塗装
＊ヒンジ材質 金属（SUS）
＊使用オイル シリコーンオイル
＊製品質量 410g

ラインナップ

型式 最大使用トルク リバーストルク 最大使用角度
°		 使用温度範囲
℃		 CADダウンロード
FHD-A1-1-503 5N・m（50 kgf・cm） 0.6N・m以下（6kgf・cm以下） 120 -5～50 ダウンロード
FHD-A1-2-503
FHD-A1-1-104 10N・m（100 kgf・cm） 1N・m以下（10kgf・cm以下）
FHD-A1-2-104
  • 定格トルク値は23±2℃時測定
  • ダンパー取り付け方法は横使いが基本となります。※縦使いでのご使用はご遠慮ください。

使用方法

ダンパー取付方法は、下図の様に2種類あります。

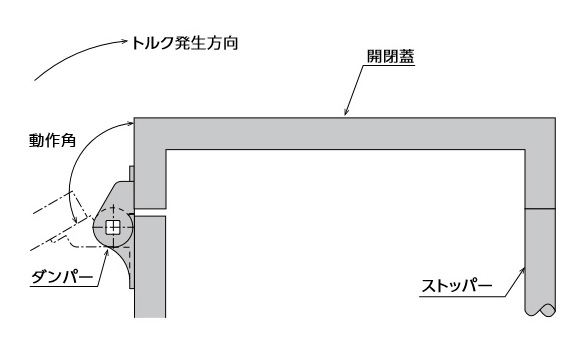

外付け（FHD-A1-1-***）

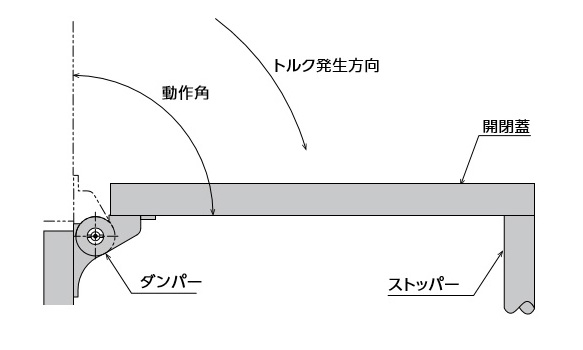

内付け（FHD-A1-2-***）

特性

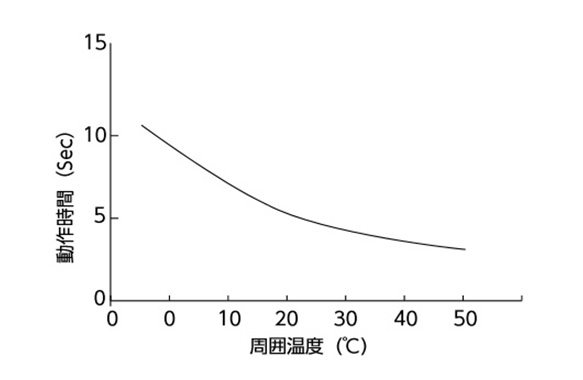

温度特性
ロータリーダンパーは、周囲温度に応じてトルクが変化します。周囲温度が上がるとトルクは下がります。これはダンパー内部のシリコーンオイル粘度が、温度の影響を受け変化するためで、温度が戻るとトルクも元に戻ります。
