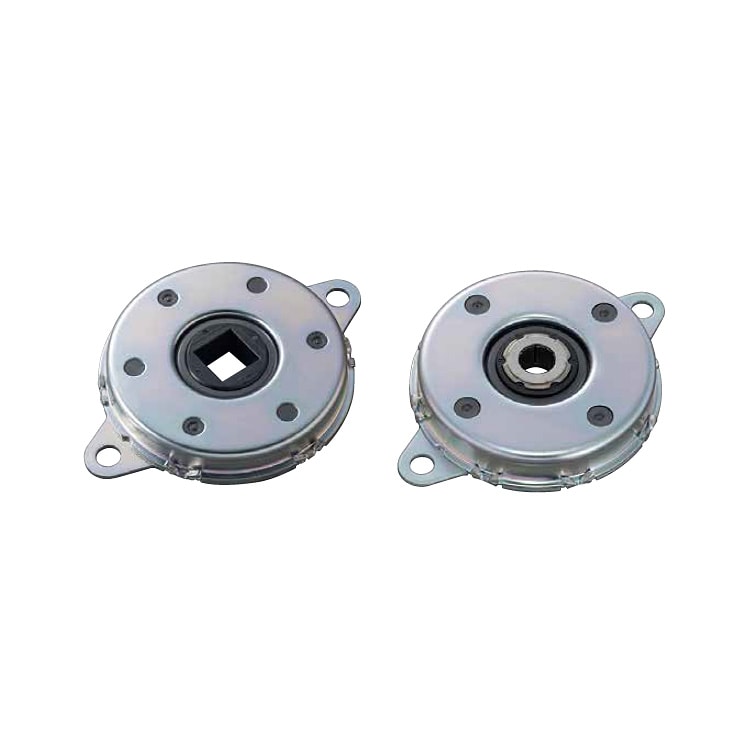

薄型・金属製のディスクダンパー 外径φ70
- 両方向性
- 一方向性
- 固定式
- RoHS2対応品
- 2DCAD
- 3DCAD
特性の説明
-
両方向にトルクが発生するロータリーダンパーを示します。
-
オリフィスが1個構造のダンパーを示します。
-
一方向にトルクが発生するロータリーダンパーを示します。
-
引き方向で抗力が発生するダンパーを示します。
-
抗力やトルクが固定されているダンパーを示します。
-
RoHS２指令に対応したダンパーであることを示します。
-
抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。
-
2次元CADデータがあることを示します。
-
Uパッキンによるシールを使用したダンパーを示します。
-
3次元CADデータがあることを示します。

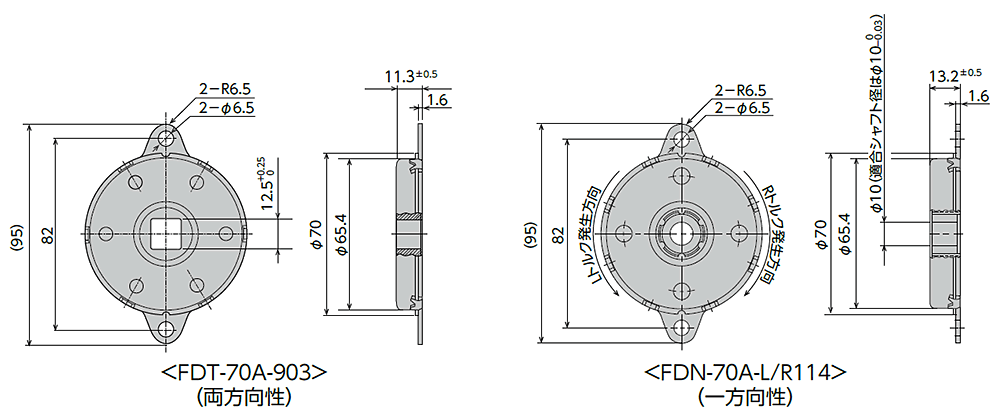

仕様・外形図
＊最大使用 回転速度 50rpm
＊最大使用サイクル 12cycle/min
＊使用温度範囲 －10～50℃
＊製品質量 FDT-70A:112g、FDN-70A：136g
＊本体ケース材質 鉄系（SPFC）
＊ローター（軸穴部）材質 ナイロン
＊使用オイル シリコーンオイル
使用方法
表面硬度：HRC55以上、焼き入れ深さ：0.5mm以上
- ダンパー回転方向は、両方向にトルク発生するタイプとカタログの写真を上から見て時計回り（R）、反時計回り（L）にそれぞれトルクが発生するタイプがあります。
- ダンパーは構造上軸受けを持たないのでダンパーに装着するシャフトには必ず回転軸受けを設けてください。

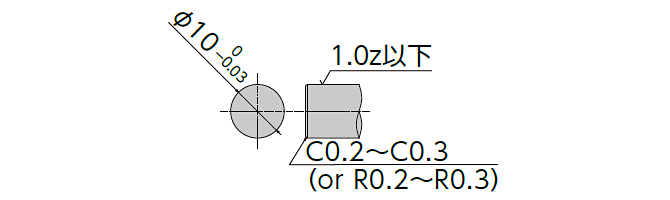

- FDN-70Aに使用するシャフトは、推奨寸法を参考にして製作してください。推奨寸法以外のシャフトを使用すると軸のすべりが発生する恐れがあります。
- FDN-70Aにシャフトを挿入する際は、ワンウェイクラッチの空転方向にシャフトを回転させながら挿入してください。（正転方向から無理にシャフトを挿入するとワンウェイクラッチが破損する可能性がありますのでご注意ください。）

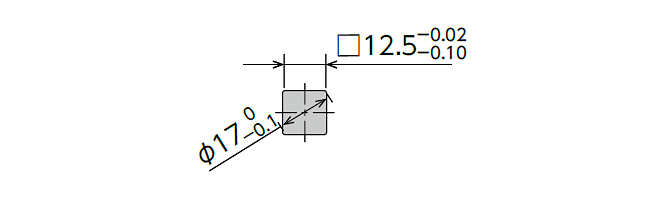

- FDT-70A使用時には、指定された角寸法の軸をダンパー軸穴部に差し込んでご使用ください。また軸とダンパー軸穴部にガタがあると動作初期にダンパー効果が発揮できない場合があります。
- ダンパー回転軸接合部はすり割り溝タイプもあります。すり割り溝タイプは渦巻きばねとの併用に最適です。
- 連続回転による使用の際は、ご相談ください。
ラインナップ
| 型式 | 定格トルク | 回転方向 | CADダウンロード |
|---|---|---|---|
| FDT-70A-903 | 8.7±0.8 N・m （87±8 kgf・cm) |
両方向 | ダウンロード |
| FDT-70Ｂ-903 | |||
| FDT‐70A‐R114 | 11±1.1 N・m （110±11 kgf・cm) |
時計方向 （CW） |
|
| FDT‐70A‐L114 | 反時計方向 （CCW） |
- 定格トルクは回転速度20rpm、23℃±3℃時測定

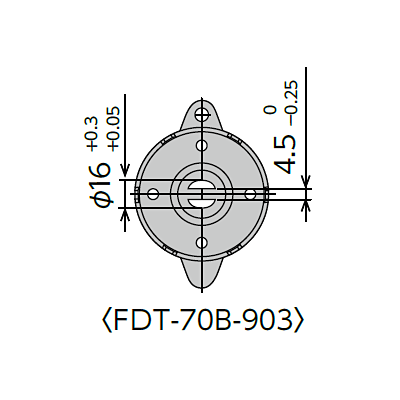

- FDT-70B-903は回転軸穴形状がすり割りタイプ
特性

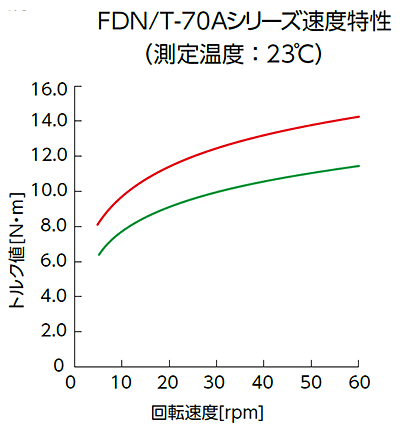

①速度特性
定格トルク値は、周囲温度に応じて変化します。周囲温度が上がるとトルクは下がります。これはダンパー内部のシリコーンオイル粘度が、温度の影響を受け変化するためで、温度が戻るとトルクも元に戻ります。

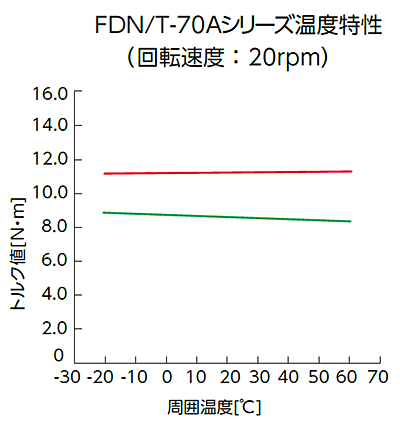

②温度特性
定格トルク値は、周囲温度に応じて変化します。周囲温度が上がるとトルクは下がります。これはダンパー内部のシリコーンオイル粘度が、温度の影響を受け変化するためで、温度が戻るとトルクも元に戻ります。
