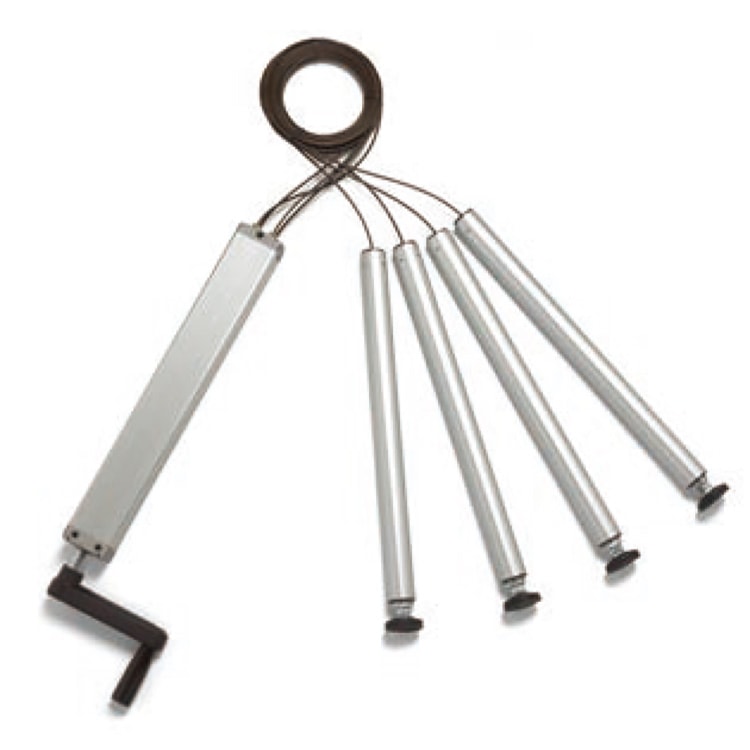

MOVOTEC®は、エルゴノミクス（人間工学）に基づいてデザインされた昇降システムです。理想的な職場環境は快適な高さから始まります。デスク・テーブルに取り付ければ、ユーザーは簡単かつ安全に昇降操作ができます。MOVOTEC®は油圧式のポンプとシリンダーで構成されており、ハンドル（手動）タイプとモーター（電動）タイプの２種類があります。また本システムは、設計段階から組み込むタイプと後付け可能なタイプの２種類を用意しており、既存のテーブルや作業台などに簡単に取り付けることも可能です。正しい姿勢で作業することにより、ユーザーの業務における疲労度を軽減し、その生産性が高まります。微妙な高さ調整が求められる作業台や工業用製品などにMOVOTEC®は最適です。

特長

  • 快適な高さ、角度を必要とするあらゆる分野で使用可能
  • 油圧ポンプ、油圧シリンダー、チューブのシンプルな構成のため取付が簡単、動作もスムーズで静か
  • １本から最大４本のシリンダーを同調駆動可能

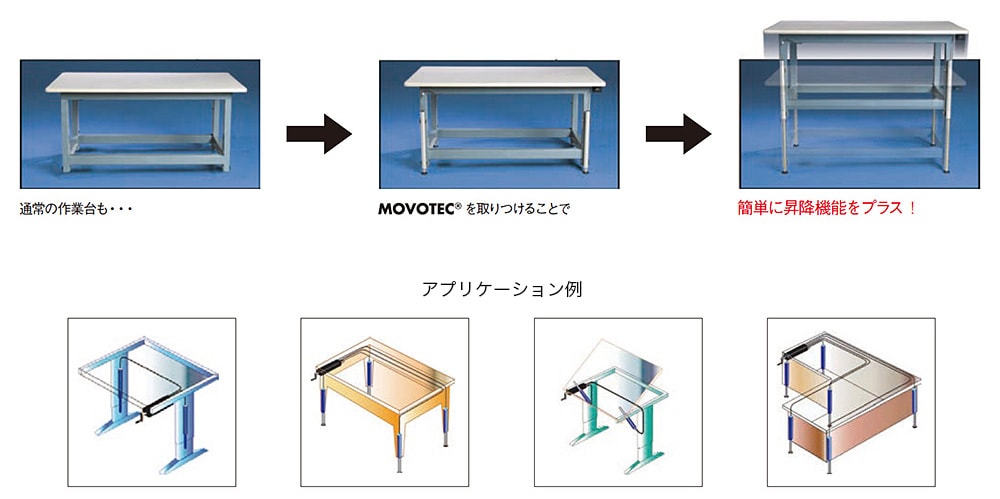

  • 既存の製品に簡単に取付可能（CBシリンダー）
  • ポンプ・シリンダー・チューブを１式のユニットとして組んだ状態で納品。構成はラインナップを確認ください。



ラインナップ

MOVOTECの部品を選定する際は、「選定シート」をご使用ください。簡単に仕様決定ができます。

ご記入後、FAX又はe-mailでお送り頂ければ、御見積を回答させて頂きます。

MOVOTEC選定シート

2本シリンダー標準タイプ

品名 ポンプ シリンダー 実働ストローク 耐荷重
150mm ストローク Q2615×1 CB1615×2 147mm(電動時137mm) 2450N(250kg)
200mm ストローク Q2615×1 CB1420×2 192mm(電動時182mm) 2254N(230kg)

4本シリンダー標準タイプ

品名 ポンプ シリンダー 実働ストローク 耐荷重
150mm ストローク Q4612×1 CB1415×4 150mm(電動時140mm) 3332N(340kg)
200mm ストローク Q4615×1 CB1420×4 192mm(電動時182mm) 3332N(340kg)
250mm ストローク Q4625×1 CB1625×4 248mm(電動時238mm) 4450N(454kg)
300mm ストローク Q4623×1 CB1431×4 298mm(電動時288mm) 3332N(340kg)
400mm ストローク Q4631×1 CB1440×4 394mm(電動時384mm) 3332N(340kg)

システムの耐荷重は、ポンプとシリンダーの組合せによって決まります。 400mm以上のストロークが必要な場合はお問い合わせください。
シリンダー1本あたり10kg以上の荷重をかけてください。 手動時の推奨荷重は980N（100kg）までとなります。
980N以上荷重をかけますと操作の快適性に欠けます。 ひとつのポンプでシリンダー1本～4本まで組み合わせできます。

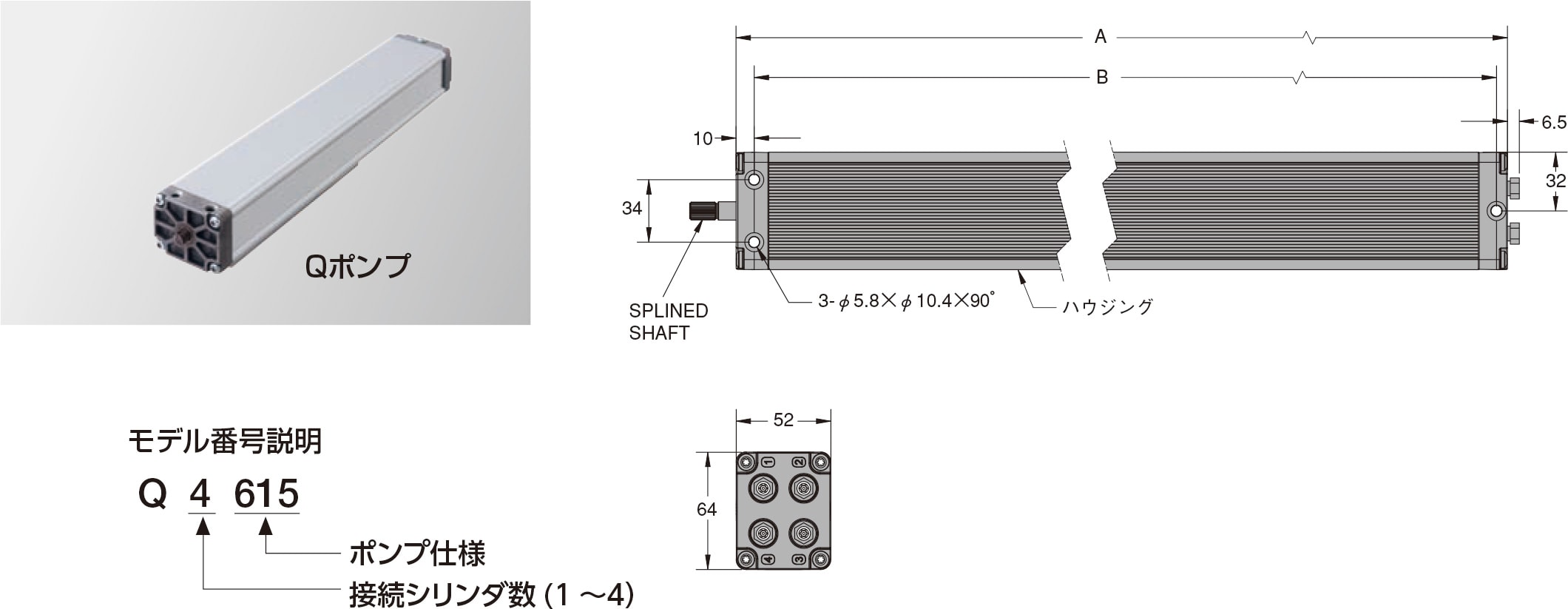

ポンプ


（mm）

品名 Q □ 809 Q □ 612
Q □ 812		 Q □ 615 Q □ 818 Q □ 623
Q □ 824		 Q □ 625 Q □ 631
Q □ 830

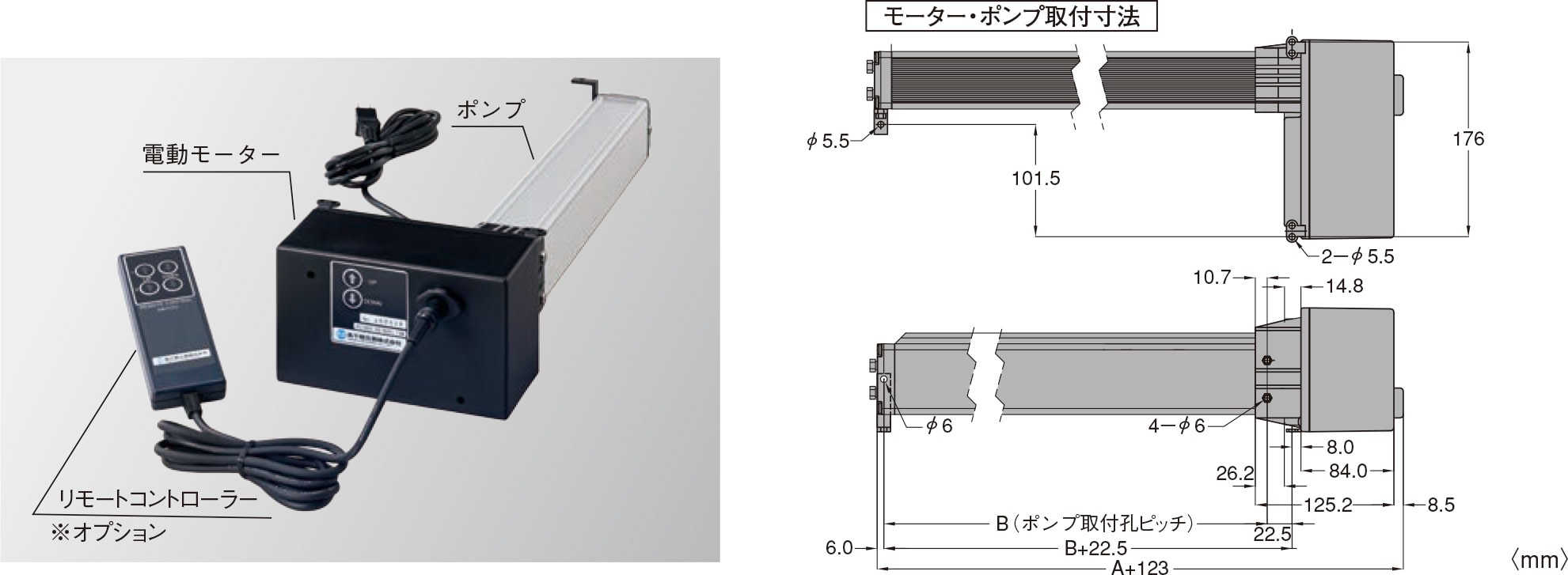

A寸法 292 352 412 472 594 612 722
B寸法 276 336 396 456 578 596 706

□はシリンダー数を表します。

シリンダー

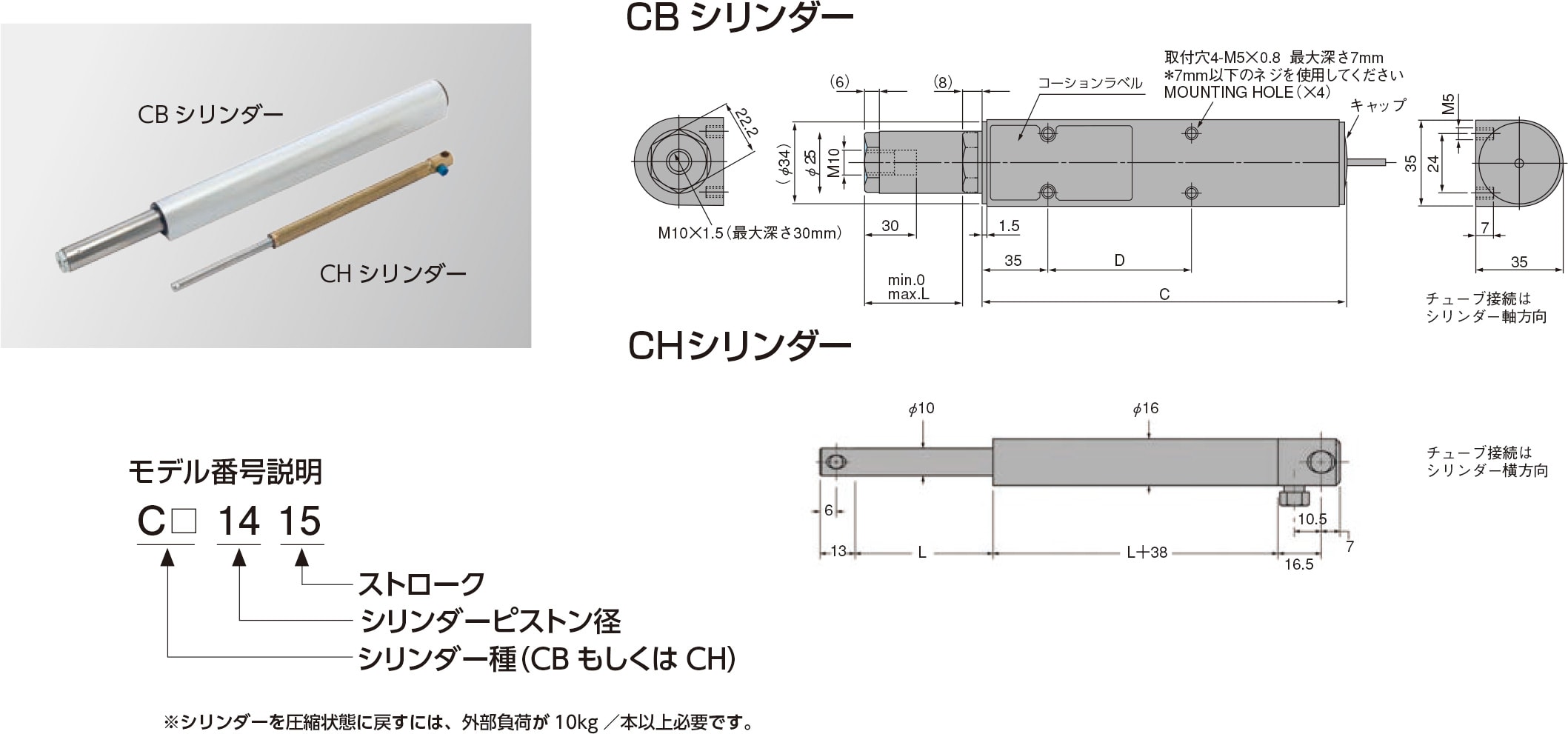

既存の製品に簡単に取り付けられるガイド機構付きのCB シリンダーと、ガイドなしのシンプルなCH シリンダーがあり、ニーズに合わせて選択できます。

（mm）

品名 C □ 1415 C □ 1615 C □ 1420 C □ 1620 C □ 1625 CB1431 CB1631 C□1440 C□1640
CH1430 CH1630
ピストン径 φ 14 φ 16 φ 14 φ 16 φ 16 φ 14 φ 16 φ 14 φ 16
ストローク（L） 150 200 250 300 400
C寸法 258.5 333.5 383.5 463.5 558.5
D寸法 165 240 240 340 340

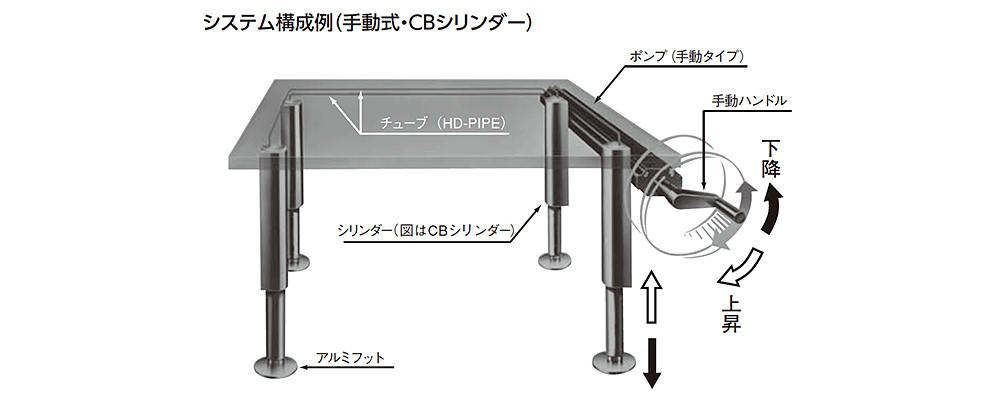

駆動方式

電動式

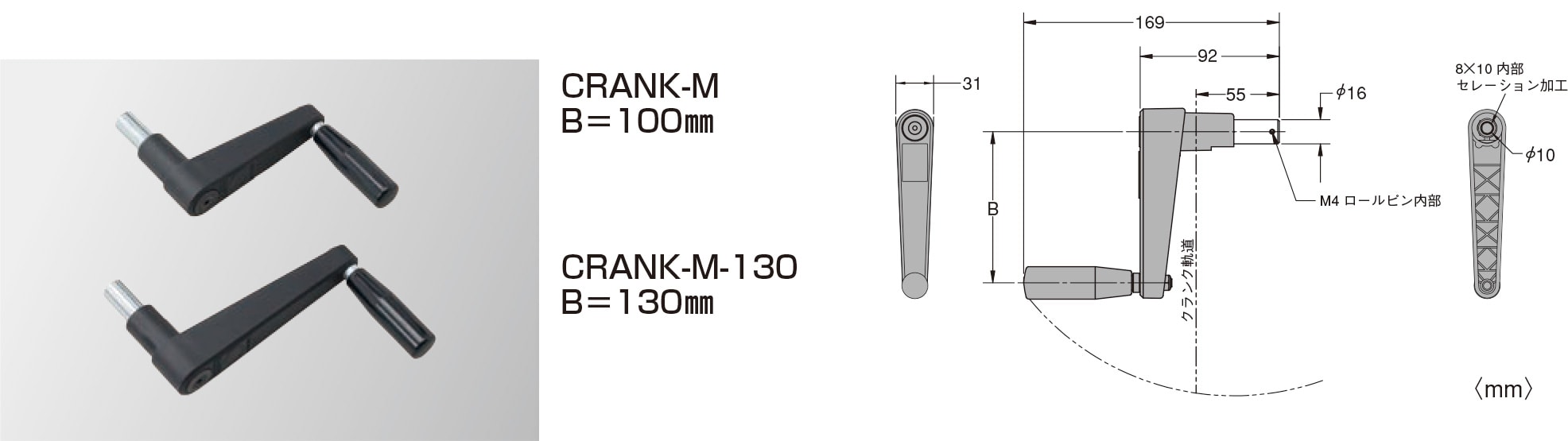

手動式（折りたたみ式ハンドル）

チューブ（HD-PIPE）

材質／ナイロン
直径／ 4mm
最小屈曲半径：50mm
最大比／ 5：1
（ 最大比とは、最長のHD-PIPE と最短のHD-PIPE の比です）
1本あたりの最大HD-PIPE 長さ／ 6m
HD-PIPE の差が大きいと、下げるとき同調しない可能性があります。

CB シリンダーオプションパーツ

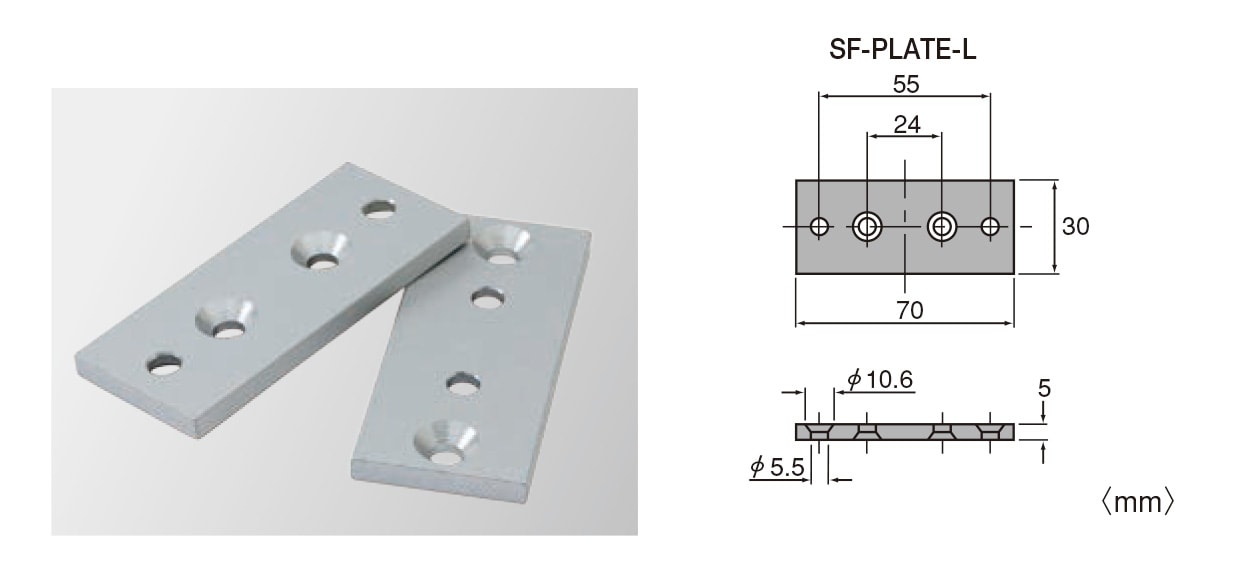

アルミフット
