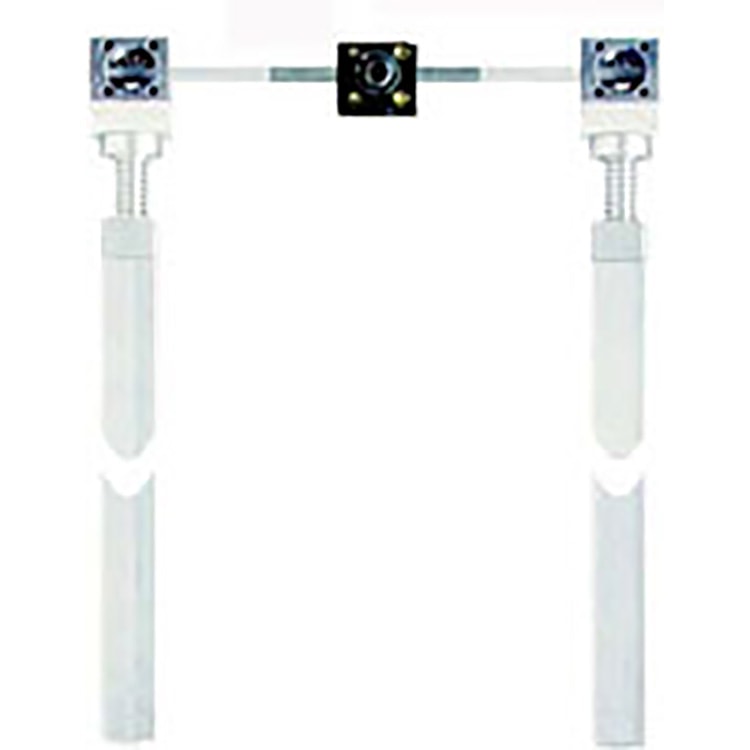

特長
- シンプルな構成のため、取り付けが簡単
- メカ(傘歯車＋スピンドル)を使用しているため、オイル漏れの心配がない
- シャフトを用いた伝動方式のため、動作音が静か偏荷重でも複数レッグが同調駆動
- 伝動部のスペースが小さいため、什器のデザイン性を損なわない
仕様・外形図
【ベベルギア・スピンドルユニット】
3010/3011
3045
【ハンドル】
5187
5190
ラインナップ

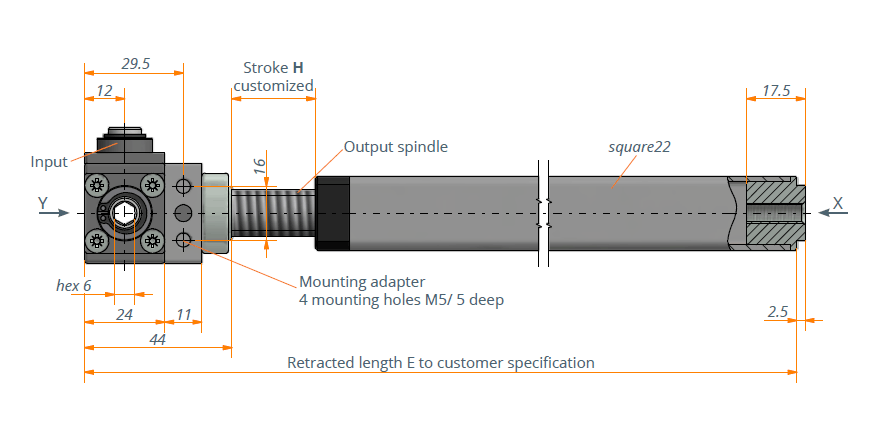

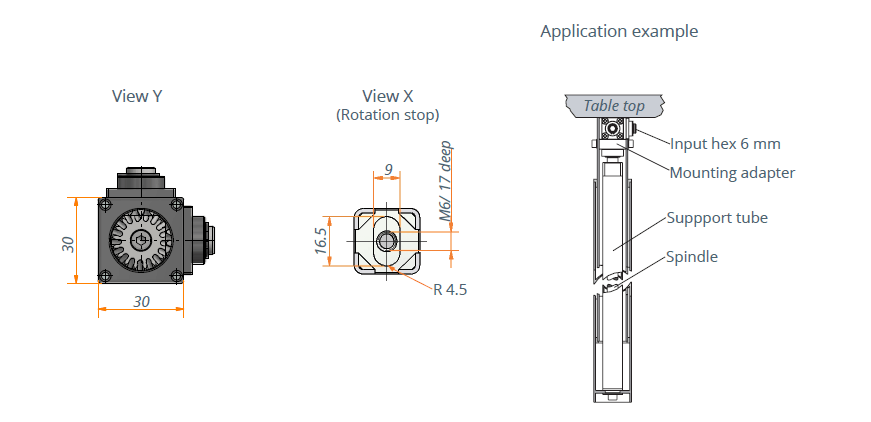

ベベルギア・スピンドルユニット 3010/3011
| MODEL | 3010 | 3011 |
|---|---|---|
| ギア比(スピンドル) | 1.3:1 | 1.3:1 |
| ギア比(ギアヘッド） | 1:1 | 1:1 |
| インプット | 6角 6mm | 6角 6mm |
| 傘車数 | max. 5 | max. 5 |
| スピンドルタイプ | Tr14×3 RH | Tr14×3 LH |
| 移動量 | 2.3mm/回転 | 2.3mm/回転 |
| ストローク(max) | retracted length－99mm | retracted length－99mm |
| max. Lifting force | 1200N | 1200N |
※1, 耐荷重は実機にて必ず確認をしてください。
※2, EXXXとHXXXXはカスタマイズ寸法です。

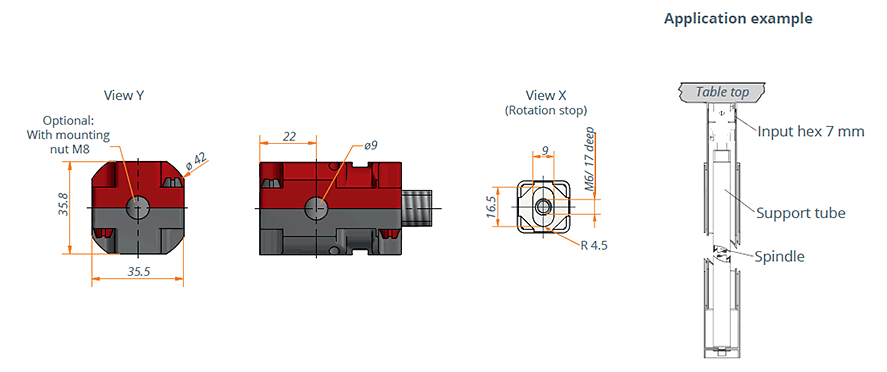

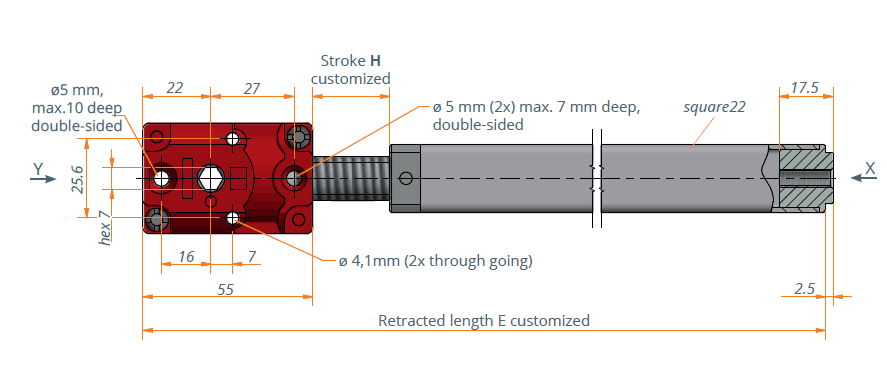

ベベルギア・スピンドルユニット 3045
| MODEL | 3045.00-V02EXXXHXXXX | 3045.00-V03EXXXHXXXX |
|---|---|---|
| ギア比 | 1:1 | 1:1 |
| インプット | 6角 7mm | 6角 7mm |
| スピンドルタイプ | Tr14×3 RH | Tr14×3 RH |
| 移動量 | 6mm/回転 | 12mm/回転 |
| ストローク(max) | retracted length－99mm | retracted length－99mm |
| max. Lifting force | 1200N | 1200N |
※1, 耐荷重は実機にて必ず確認をしてください。
※2, EXXXとHXXXXはカスタマイズできます。

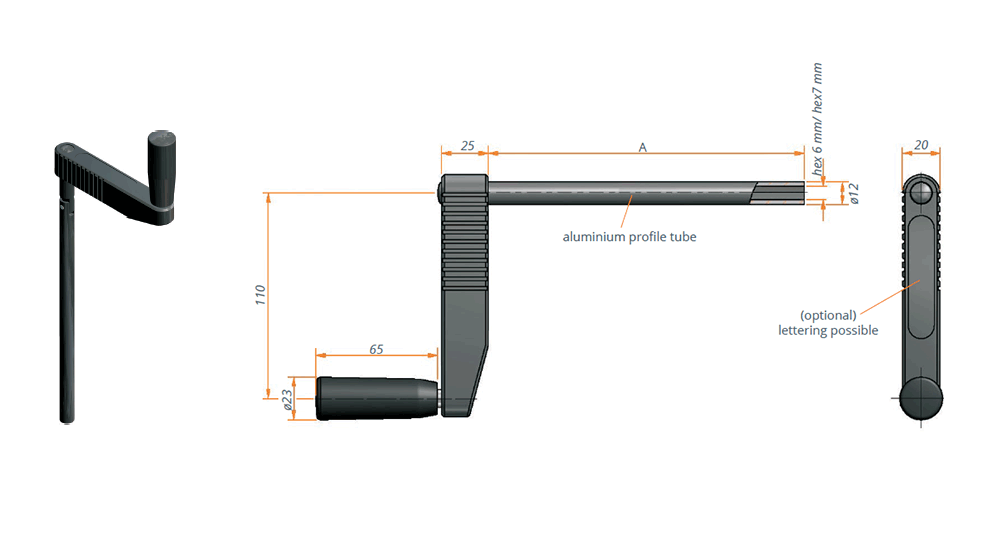

クランクハンドル 5187
| モデル | 5187.00-V01AXXX | 5187.00-V02AXXX |
|---|---|---|
| クランク全長 | Length Aによる | Length Aによる |
| チューブインナーサイズ | 6角 6mm | 6角 7mm |
| レングス A寸法 | 要求寸法による | 要求寸法による |
| 色 | 黒 | 黒 |
※1, AXXX寸法はカスタマイズ対応となります。

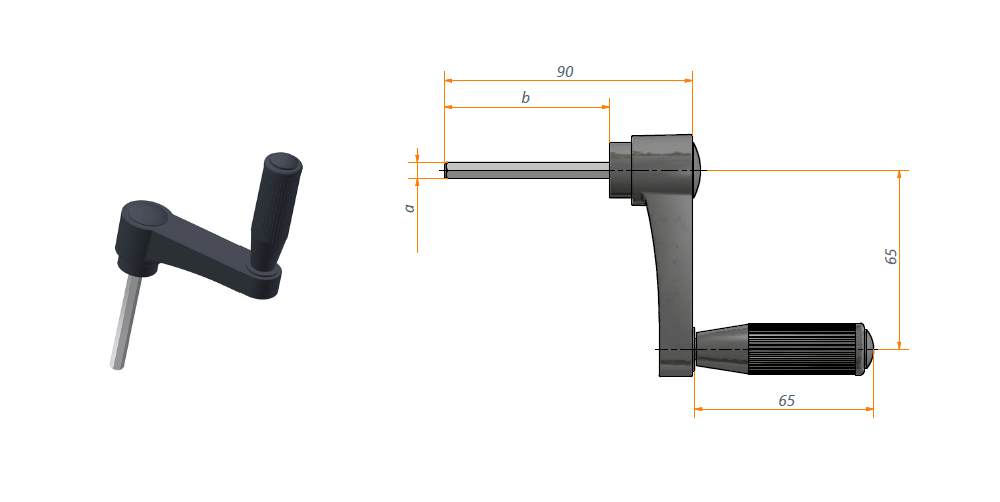

クランクハンドル 5190
| モデル | 5190.00-0000 |
|---|---|
| 寸法 a | 6角 6mm |
| 寸法 b | 60mm |
| 色 | 黒 |
【ベベルギア・スピンドルユニット注意事項】
- max. Lifting force以上に負荷を掛けないでください。
- 偏荷重が掛からないように別ガイドシステムが必要です。
- スピンドルピッチ≧3mmのスピンドルユニットは、セルフロックをしない場合があります。（逆回転）
実機にてセルフロックが機能するか確認をしてください。 - スピンドルユニットの荷重方向は、押し方向のみです。引張らないでください。

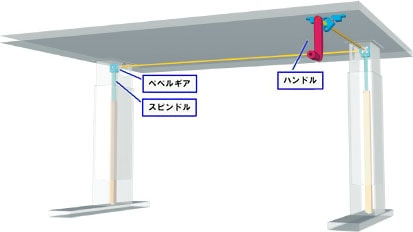

- 実装時には、下記の図を参考に取り付けてください。正しい取付が行われない場合は、スピンドルユニットの故障・破損の原因となります。
- 保証期間は、製品出荷日より1年間です。
