小型樹脂ソフトアブソーバー3タイプの荷重特性
- 固定式
- Uパッキンシール方式
- 単孔式オリフィス構造
- RoHS2対応品
- 2DCAD
- 3DCAD
特性の説明
-
両方向にトルクが発生するロータリーダンパーを示します。
-
オリフィスが1個構造のダンパーを示します。
-
一方向にトルクが発生するロータリーダンパーを示します。
-
引き方向で抗力が発生するダンパーを示します。
-
抗力やトルクが固定されているダンパーを示します。
-
RoHS２指令に対応したダンパーであることを示します。
-
抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。
-
2次元CADデータがあることを示します。
-
Uパッキンによるシールを使用したダンパーを示します。
-
3次元CADデータがあることを示します。

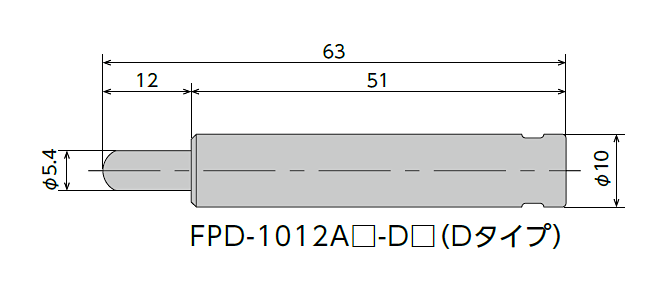

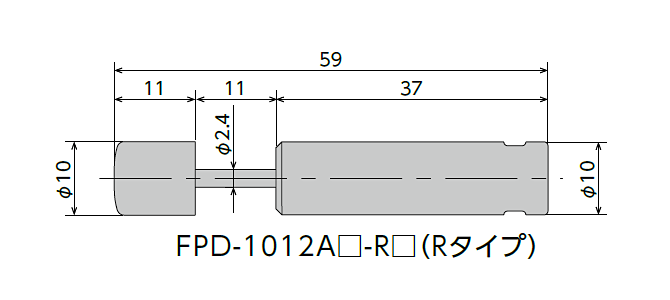

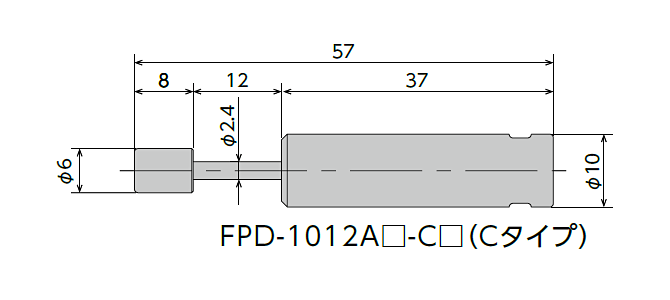

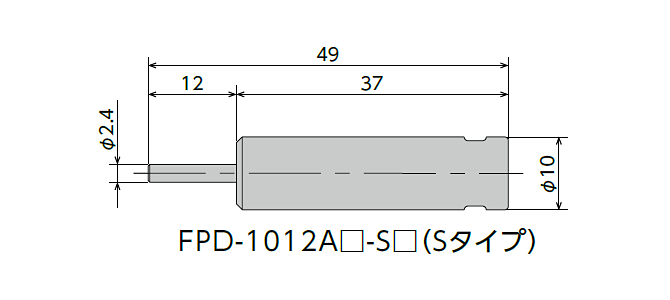

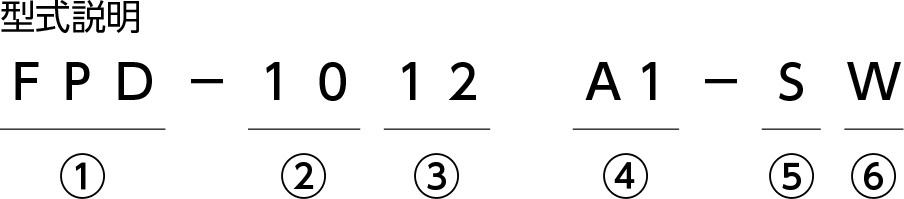

仕様・外形図
①シリーズ名
②外径 （mm単位で表示）
③ストローク （mm単位で表示）
④特性番号 A1：低荷重仕様、A3：中荷重仕様、A5：高荷重仕様
⑤形状記号 S：キャップ無し、C：キャップ付き、R：エラストマーキャップ付き、D：偏角度キャップ付き
※外形寸法を参照してください。
⑥色調記号 W：白 B：黒
ラインナップ
| 型式 | ストローク mm |
荷重 kg |
最大吸収エネルギー J（kgf・m） |
速度 範囲 m/s |
シリンダー キャップ色 |
ピストンロッド 復帰力 N（kgf）/th> |
本体 材質 |
使用温度 範囲 ℃ |
製品質量 g | CADダウンロード | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sタイプ | Cタイプ | Rタイプ | Dタイプ | ||||||||||
| FPD-1012A1 | 12 ※Rタイプのみ11 |
1 | 0.5（0.05） | 0.5以下 | 黒 | 3（0.3） 以下 |
樹脂 | 5〜40 | 4.5 | 5.0 | 5.7 | 6.0 | ダウンロード |
| FPD-1012A3 | 3 | 0.8（0.08） | 白 | ||||||||||
| FPD-1012A5 | 5 | 1.0（0.10） | 青 | ||||||||||
※ 各荷重における動作時間に関しては荷重別動作時間グラフを参照してください。

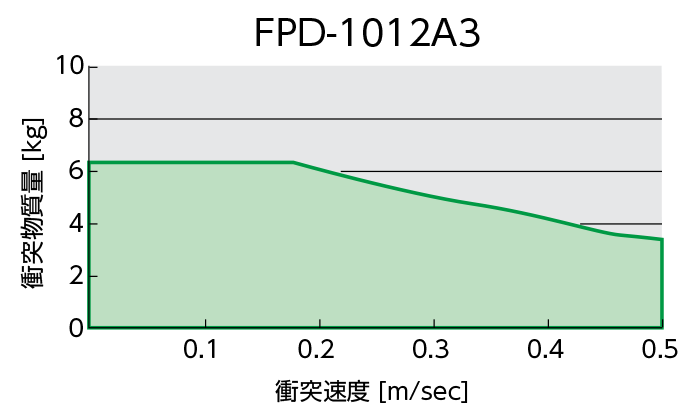

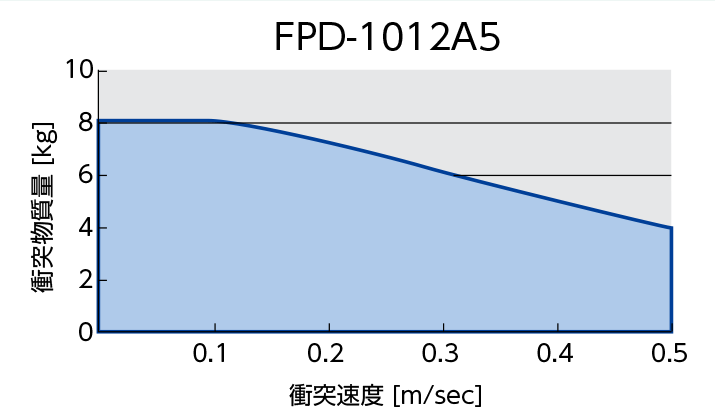

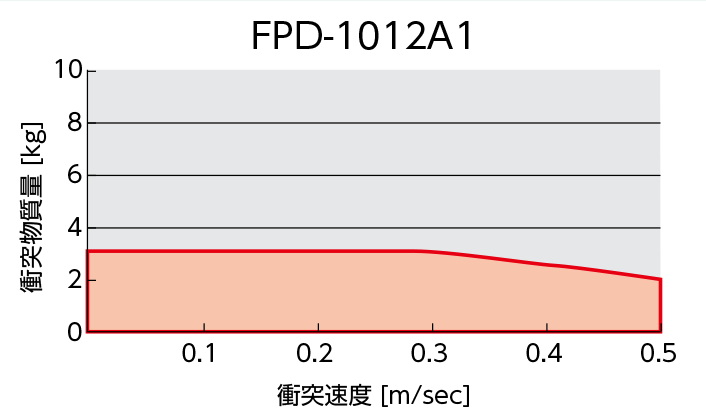

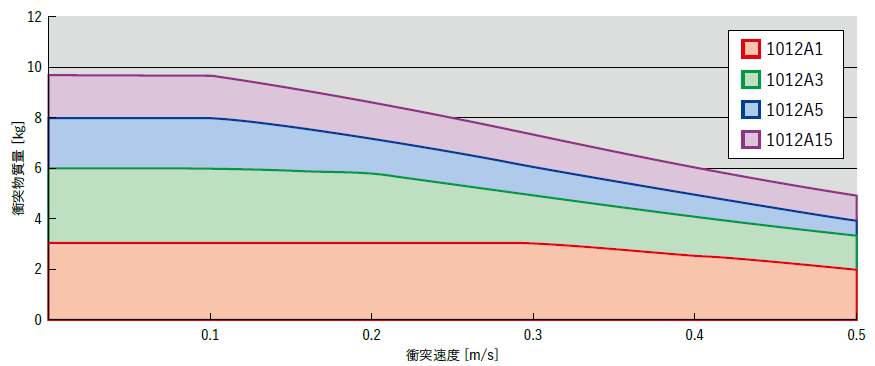

自由落下条件での衝突速度・衝突物質量グラフ

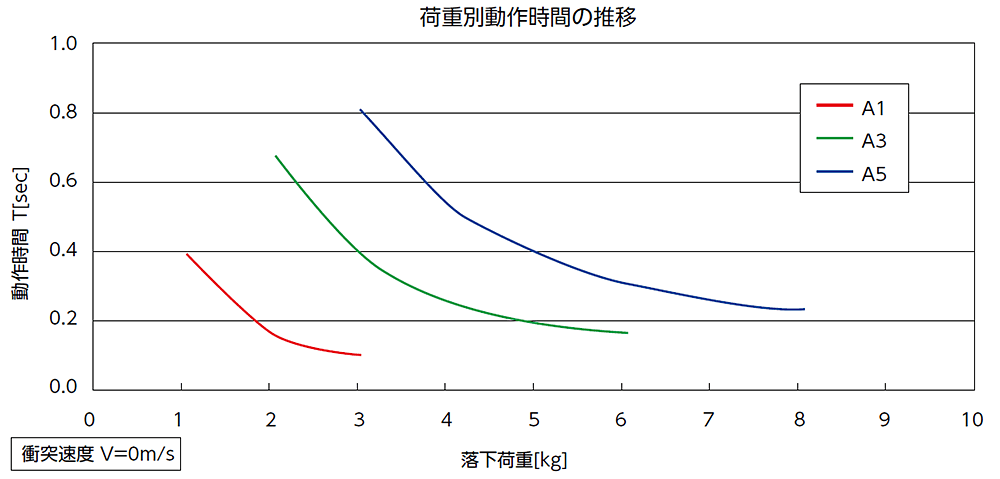

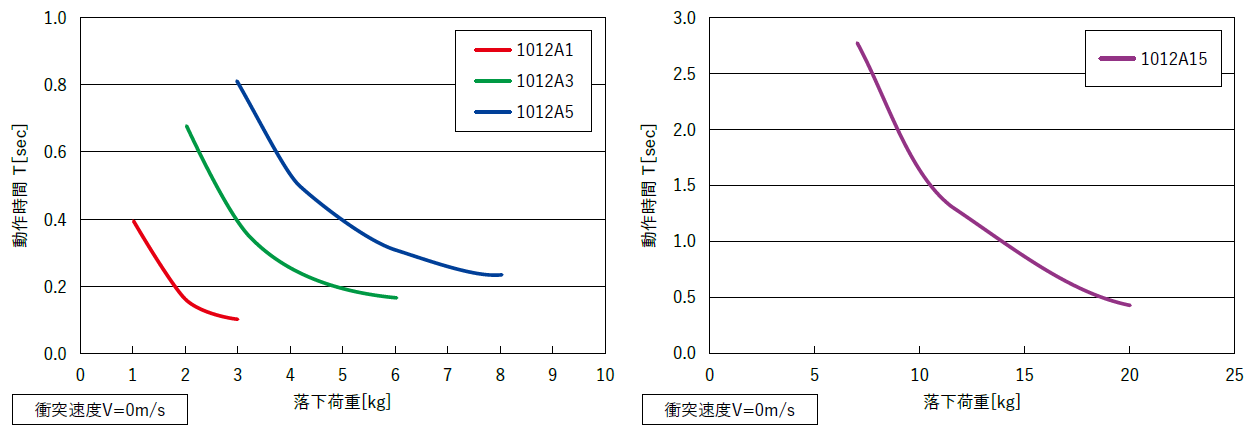

荷重別動作時間グラフ

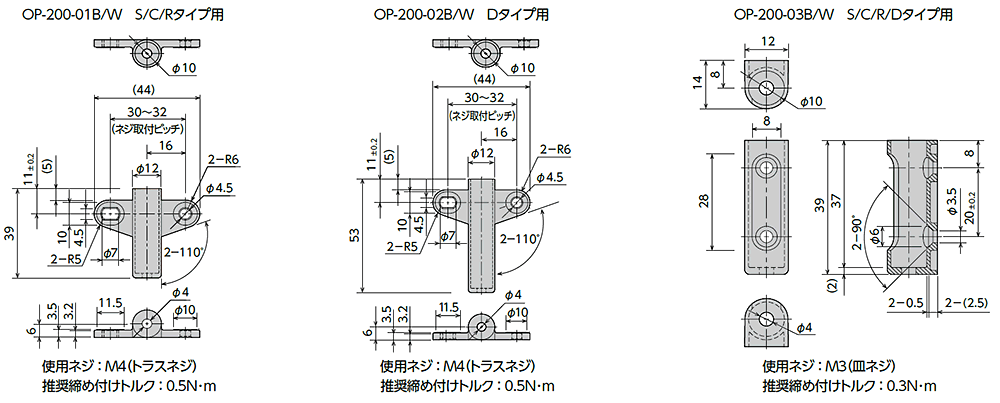

オプショナルパーツ
- FPD-1012Ａシリーズ専用アダプタとなります。
- アブソーバーの取り付けが容易になります。
- 色調は黒（Ｂ）と白（Ｗ）の2種類になります。
- 材質：POM
| 型式 | 製品重量 g |
|---|---|
| OP-200-01□ | 3.6 |
| OP-200-02□ | 4.4 |
| OP-200-03□ | 2.8 |
形式の□にはBまたはWのいずれかが入ります。
