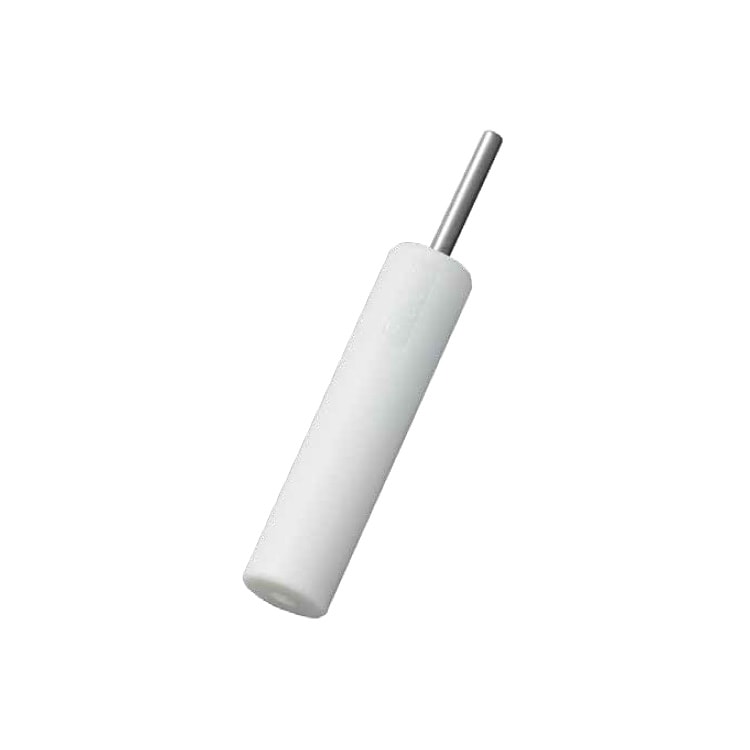

小型樹脂アブソーバー 高荷重対応
- 固定式
- Uパッキンシール方式
- 単孔式オリフィス構造
- RoHS2対応品
- 2DCAD
- 3DCAD
特性の説明
-
両方向にトルクが発生するロータリーダンパーを示します。
-
オリフィスが1個構造のダンパーを示します。
-
一方向にトルクが発生するロータリーダンパーを示します。
-
引き方向で抗力が発生するダンパーを示します。
-
抗力やトルクが固定されているダンパーを示します。
-
RoHS２指令に対応したダンパーであることを示します。
-
抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。
-
2次元CADデータがあることを示します。
-
Uパッキンによるシールを使用したダンパーを示します。
-
3次元CADデータがあることを示します。

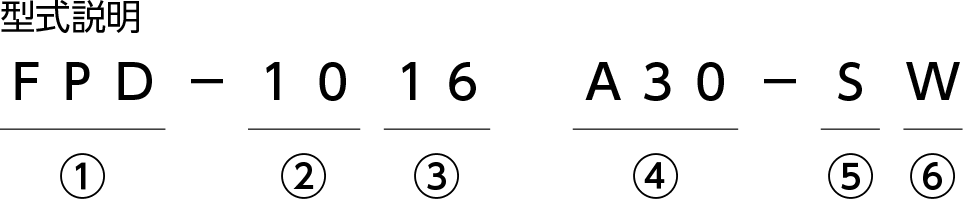

仕様・外形図
①シリーズ名
②外径 （mm単位で表示）
③ストローク （mm単位で表示）
④特性番号 A30：低荷重仕様、A40：高荷重仕様
⑤形状記号 S：キャップ無し

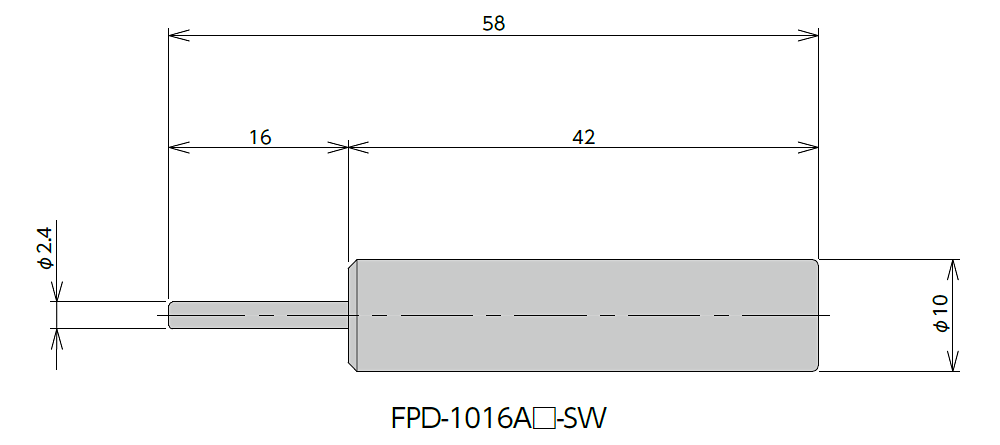

※外形寸法を参照してください。
⑥色調記号 W：白
ラインナップ
| 型式 | ストローク mm |
押込速度範囲 mm/s |
最大負荷推力 N（kgf） |
ピストンロッド復帰力 N（kgf） |
本体材質 | 使用温度 範囲℃ |
シリンダー キャップ色 |
製品質量 g | CADダウンロード |
|---|---|---|---|---|---|---|---|---|---|
| FPD-1016A30-SW | 16 | 15以下 | 300（30） | 10（1.0）以下 | 樹脂 | 5〜40 | 黒 | 5.2 | ダウンロード |
| FPD-1016A40-SW | 400（40） | 白 |

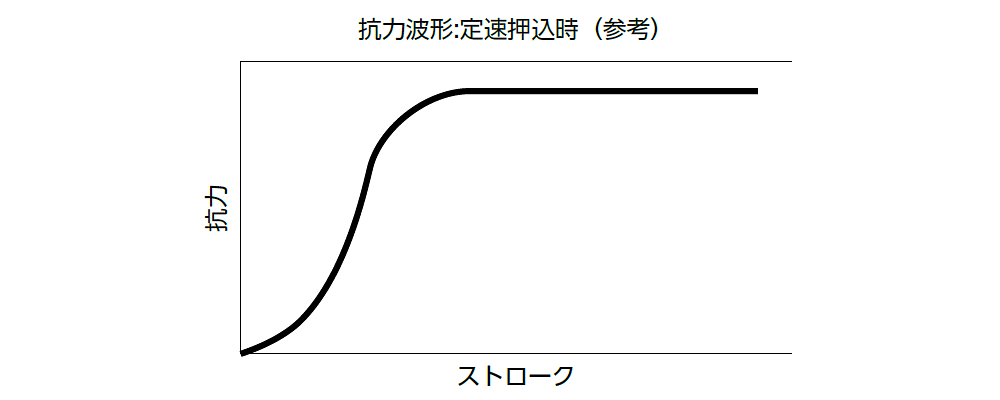

抗力波形

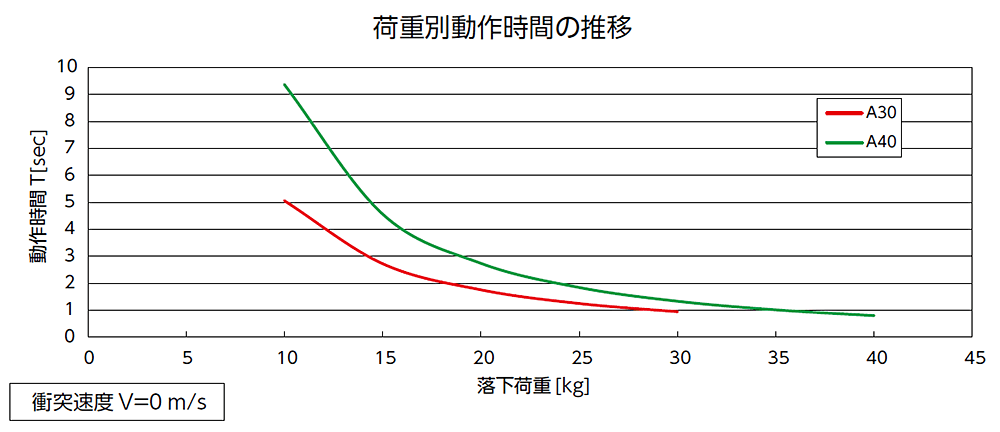

荷重別動作時間グラフ

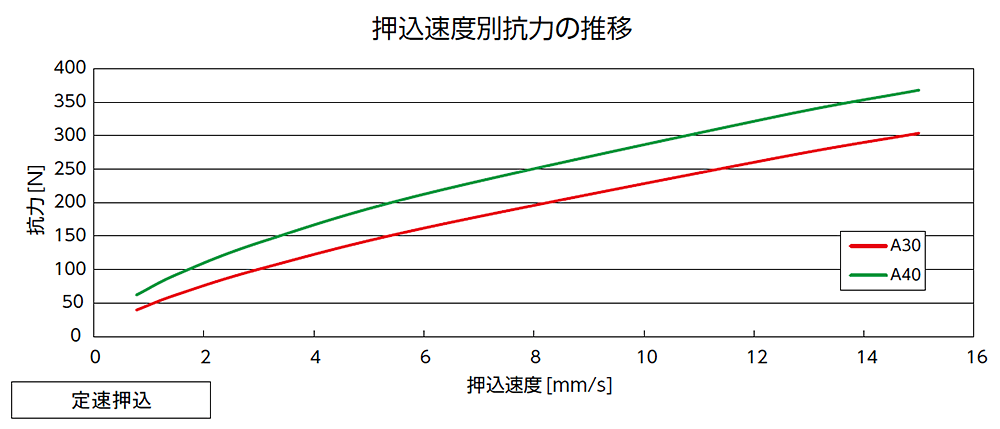

押込速度別抗力グラフ
