ソフトアブソーバー FPD-1030/1050/1060/1070/10100/10150シリーズ

機構部品・機能製品

樹脂ソフトアブソーバー　外形φ10　ロングストローク仕様

  • 固定式
  • Uパッキンシール方式
  • RoHS2対応品
  • 2DCAD
  • 3DCAD

特性の説明はこちら

特性の説明

  • 両方向性

    両方向にトルクが発生するロータリーダンパーを示します。

  • 単孔式オリフィス構造

    オリフィスが1個構造のダンパーを示します。

  • 一方向性

    一方向にトルクが発生するロータリーダンパーを示します。

  • 引き方向用

    引き方向で抗力が発生するダンパーを示します。

  • 固定式

    抗力やトルクが固定されているダンパーを示します。

  • RoHS2対応品

    RoHS２指令に対応したダンパーであることを示します。

  • 自己調整式

    抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • Uパッキンシール方式

    Uパッキンによるシールを使用したダンパーを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

閉じる

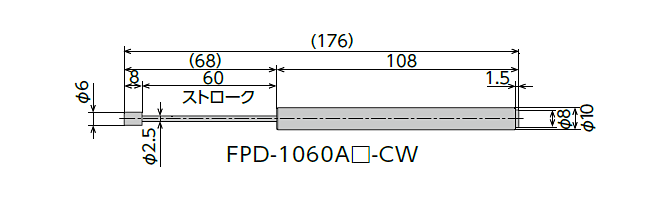

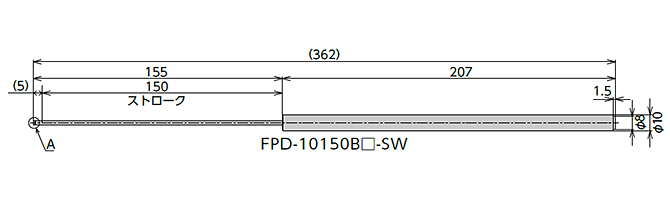

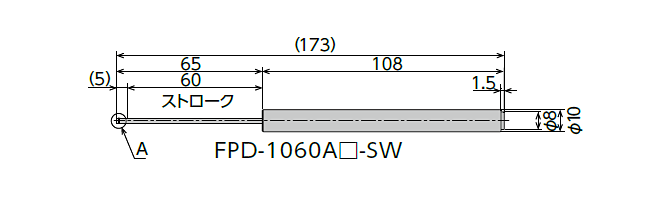

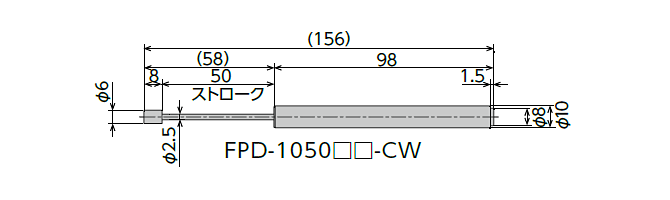

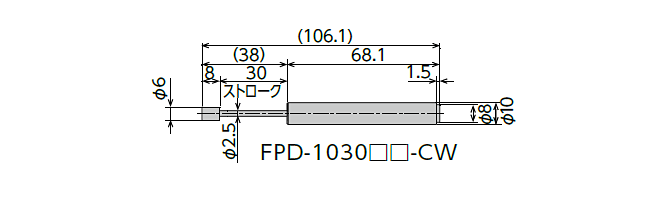

仕様・外形図

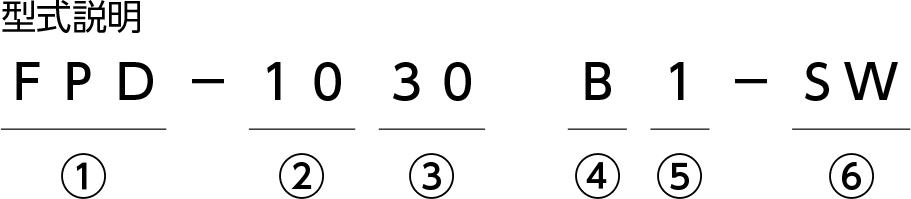

①シリーズ名
②外径（mm 単位で表示）
③ストローク （mm 単位で表示）
④自己復帰有無 A：復帰スプリング有り、B：復帰スプリング無し
⑤特性番号 1：低荷重（低推力）仕様、2：中荷重（中推力）仕様、3：高荷重（高推力）仕様
⑥形状記号 SW：キャップ無し、CW：キャップ付き


※ FPD-10150Bシリーズ、FPD-10100Bシリーズ、FPD-1070Bシリーズは復帰スプリング無しタイプのみとなります。
※ FPD-1060Aシリーズは復帰スプリング有りタイプのみとなります。

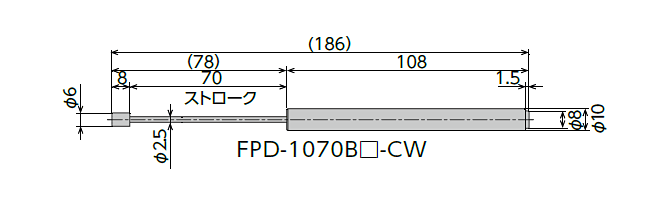

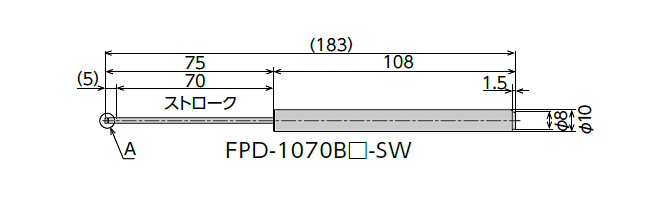

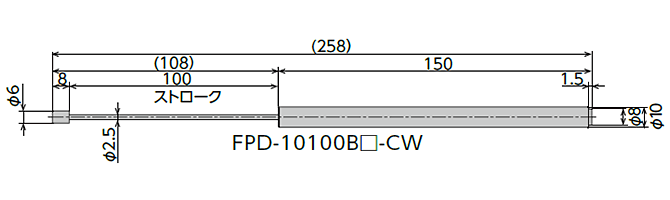

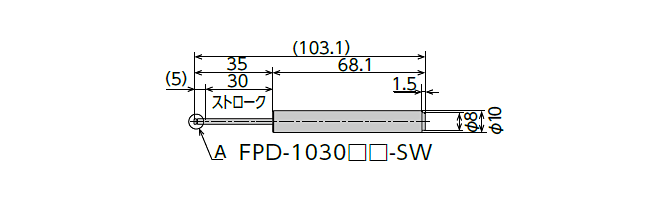

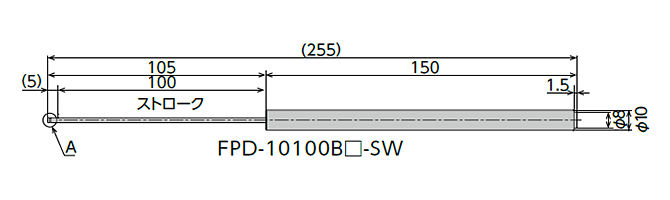

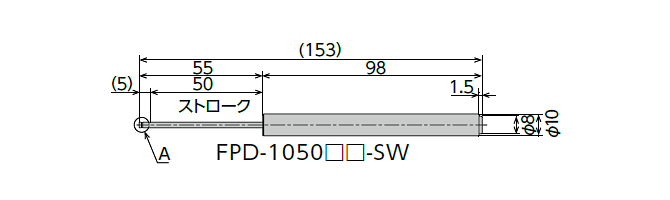

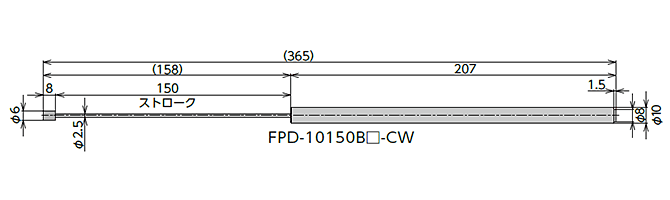

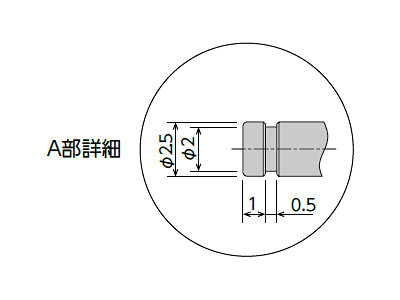

※ Sタイプ先端(上記図面上A部)はE形止め輪(呼び-2)が装着可能です。

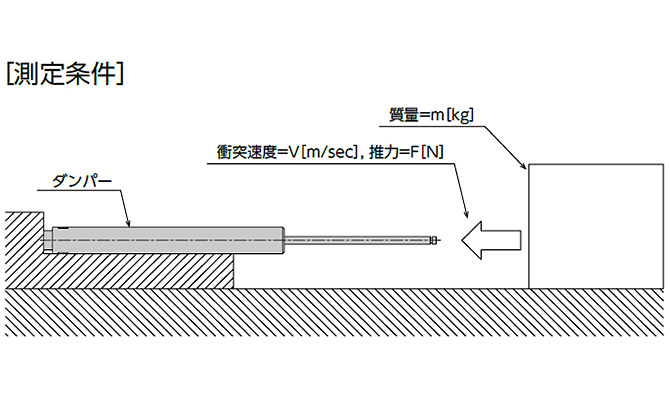

ラインナップ

型式 ストローク
mm		 衝突物質量
kg		 推力
N		 衝突速度
m/sec		 動作時間
sec		 ピストンロッド復帰力

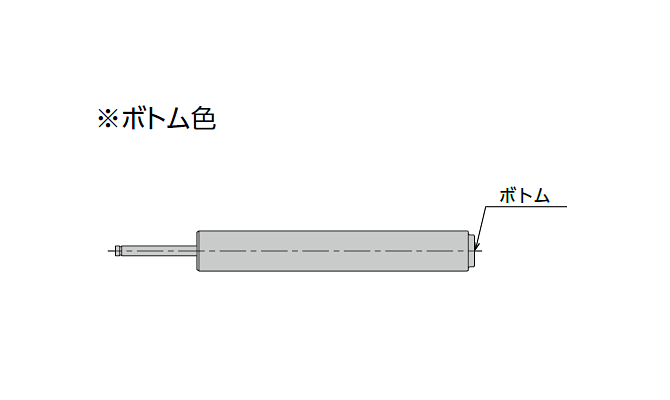

N		 ※ボトム色 本体材質 使用温度範囲
℃		 製品質量 g CADダウンロード
SW CW
FPD-1030A1-□W 30 10 6 0.3 0.2〜1.5 5以下 黒 樹脂 5〜40 8 8.5 ダウンロード
FPD-1030A2-□W 8 白
FPD-1030A3-□W 13 0.3〜1.6 灰
FPD-1030B1-□W 5 0.2〜1.2 1.5以下 黒
FPD-1030B2-□W 8 白
FPD-1030B3-□W 13 0.3〜1.3 灰
FPD-1050A1-□W 50 8 0.5 0.3〜2.0 6以下 黒 12 12.5
FPD-1050A2-□W 10 0.4〜2.2 白
FPD-1050A3-□W 15 0.5〜2.5 灰
FPD-1050B1-□W 5 0.3〜2.0 1.5以下 黒
FPD-1050B2-□W 15 8 0.4〜2.2 白
FPD-1050B3-□W 13 0.5〜2.5 灰
FPD-1060A1-□W 60 10 8 0.3〜2.0 6以下 黒 13.5 14
FPD-1060A2-□W 10 0.4〜2.2 白
FPD-1060A3-□W 15 0.5〜2.5 灰
FPD-1070B1-□W 70 5 0.3〜2.0 1.5以下 黒
FPD-1070B2-□W 15 8 0.4〜2.2 白
FPD-1070B3-□W 13 0.5〜2.5 灰
FPD-10100B1-□W 100 10 5 0.8〜3.0 黒 18.5 19
FPD-10100B2-□W 15 8 0.8〜3.2 白
FPD-10100B3-□W 13 1.5〜5.5 灰
FPD-10150B1-□W 150 20 15 0.8〜3.5 4以下 黒 26.1 26.4
FPD-10150B2-□W 20 白
FPD-10150B3-□W 25 灰

上記動作性能はメーカー測定機によるものとなりますので、上記を参考にダンパーを選定し、実機にて動作確認を実施した上で、最終的な機種を選定してください。
※□にはS、Cのいずれかが入ります。
