樹脂ソフトアブソーバー 引き方向に抗力が発生。
- 固定式
- Uパッキンシール方式
- 引き方向用
- RoHS2対応品
- 2DCAD
- 3DCAD
特性の説明
-
両方向にトルクが発生するロータリーダンパーを示します。
-
オリフィスが1個構造のダンパーを示します。
-
一方向にトルクが発生するロータリーダンパーを示します。
-
引き方向で抗力が発生するダンパーを示します。
-
抗力やトルクが固定されているダンパーを示します。
-
RoHS２指令に対応したダンパーであることを示します。
-
抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。
-
2次元CADデータがあることを示します。
-
Uパッキンによるシールを使用したダンパーを示します。
-
3次元CADデータがあることを示します。

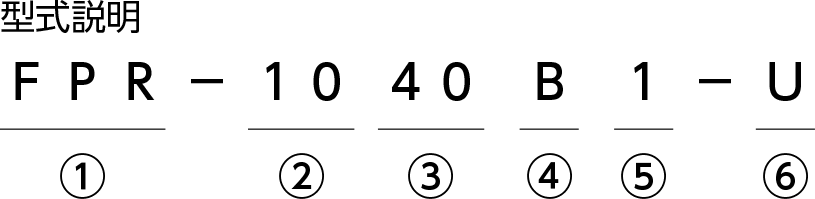

仕様・外形図
①シリーズ名
②外径（mm 単位で表示）
③ストローク（mm 単位で表示）
④カバー有無 B：カバー無し、C：カバー有り
⑤特性番号 1：低荷重（低推力）仕様、2：中荷重（中推力）仕様、3：高荷重（高推力）仕様
⑥形状記号 U：クレビス付き

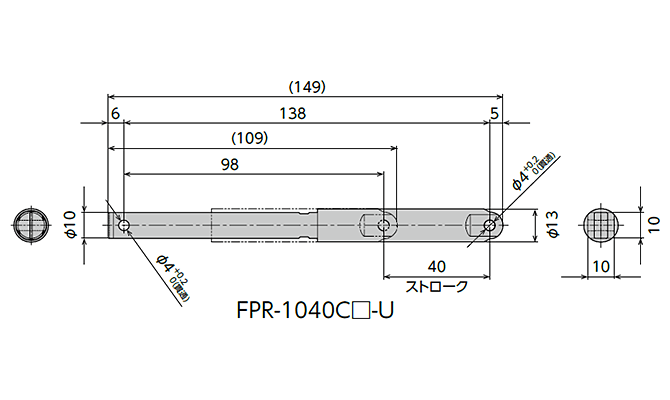

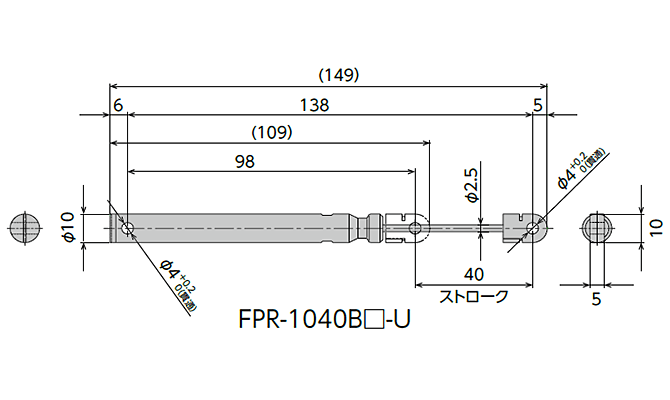

外形寸法
ラインナップ
| 型式 | 測定速度 m/sec |
発生抗力 N ※1 |

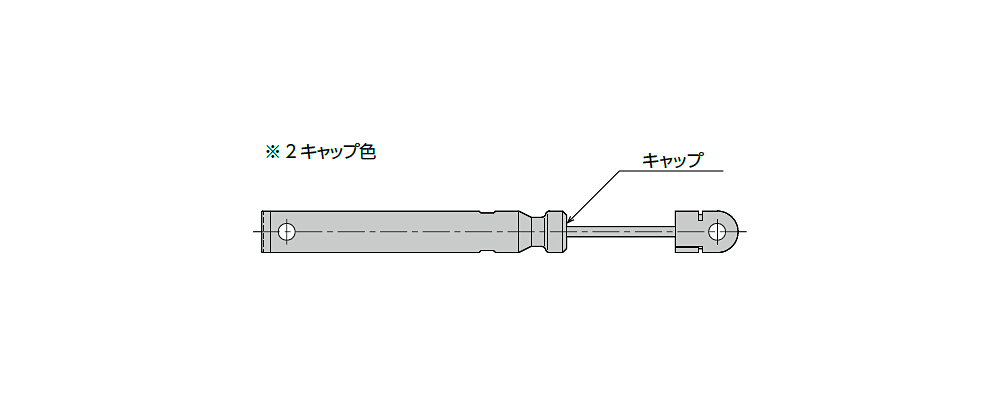

キャップ色 ※2 |
本体材質 | 使用温度範囲 ℃ |
製品質量 g | |
|---|---|---|---|---|---|---|---|
| Bタイプ | Cタイプ | ||||||
| FPR-1040□1-U | 0.04 | 30 | 黒 | 樹脂 | 5〜40 | 11.6 | 14.2 |
| FPR-1040□2-U | 45 | 白 | |||||
| FPR-1040□3-U | 60 | 灰 | |||||
※1 発生抗力はメーカー測定条件における参考値となります。
□にはB、Cのいずれかが入ります。

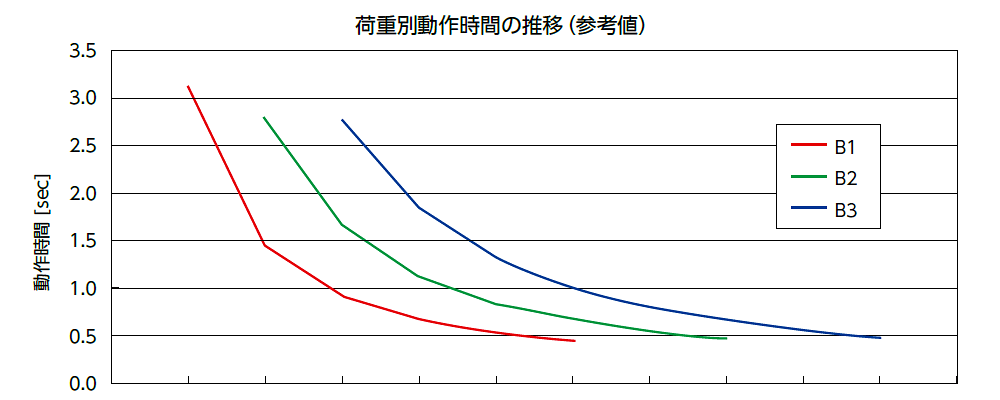

荷重別動作時間グラフ

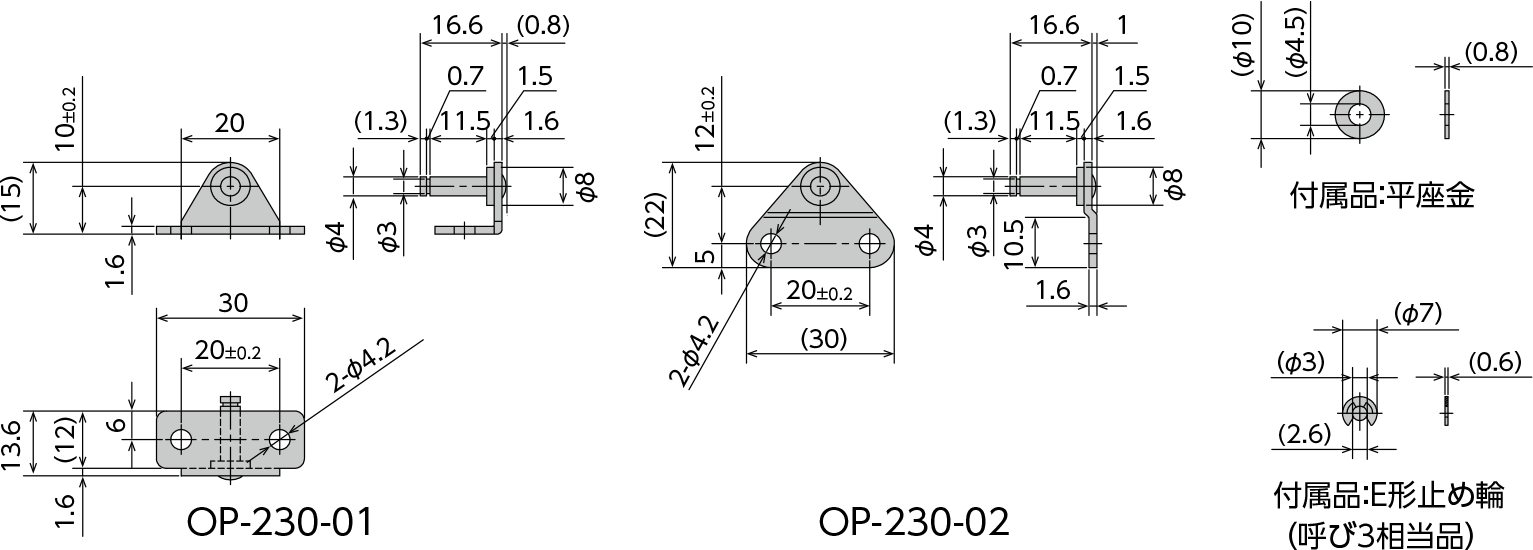

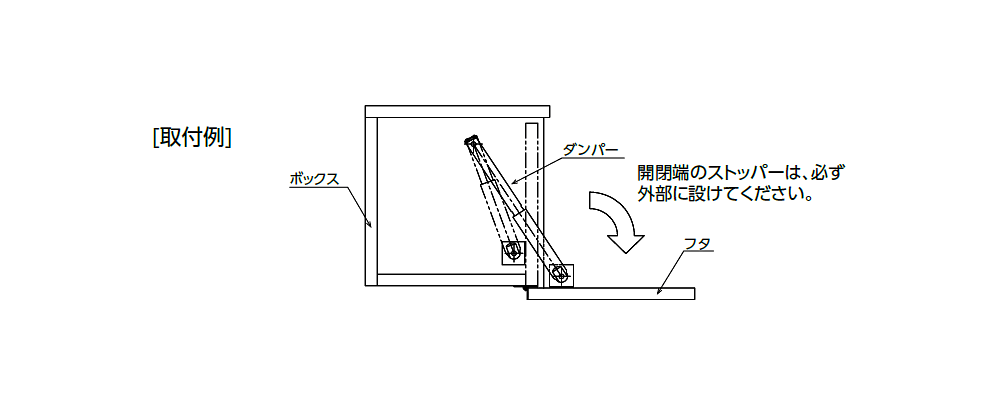

オプショナルパーツ
| 型式 | 製品重量 g |
|---|---|
| OP-230-01 | 8.9 |
| OP-230-02 | 7.8 |
- FPR専用の取付金具となります。
- アブソーバーの取付が容易になります。
- OP-230-01及びOP-230-02一つに対し平座金とE型止め輪が各1つずつ付属します。
- 材質： 金属
