小型樹脂アブソーバー 取付アダプタは1012シリーズと共通

  • 固定式
  • Uパッキンシール方式
  • 単孔式オリフィス構造
  • RoHS2対応品
  • 2DCAD
  • 3DCAD

特性の説明はこちら

特性の説明

  • 両方向性

    両方向にトルクが発生するロータリーダンパーを示します。

  • 単孔式オリフィス構造

    オリフィスが1個構造のダンパーを示します。

  • 一方向性

    一方向にトルクが発生するロータリーダンパーを示します。

  • 引き方向用

    引き方向で抗力が発生するダンパーを示します。

  • 固定式

    抗力やトルクが固定されているダンパーを示します。

  • RoHS2対応品

    RoHS2指令に対応したダンパーであることを示します。

  • 自己調整式

    抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • Uパッキンシール方式

    Uパッキンによるシールを使用したダンパーを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

閉じる

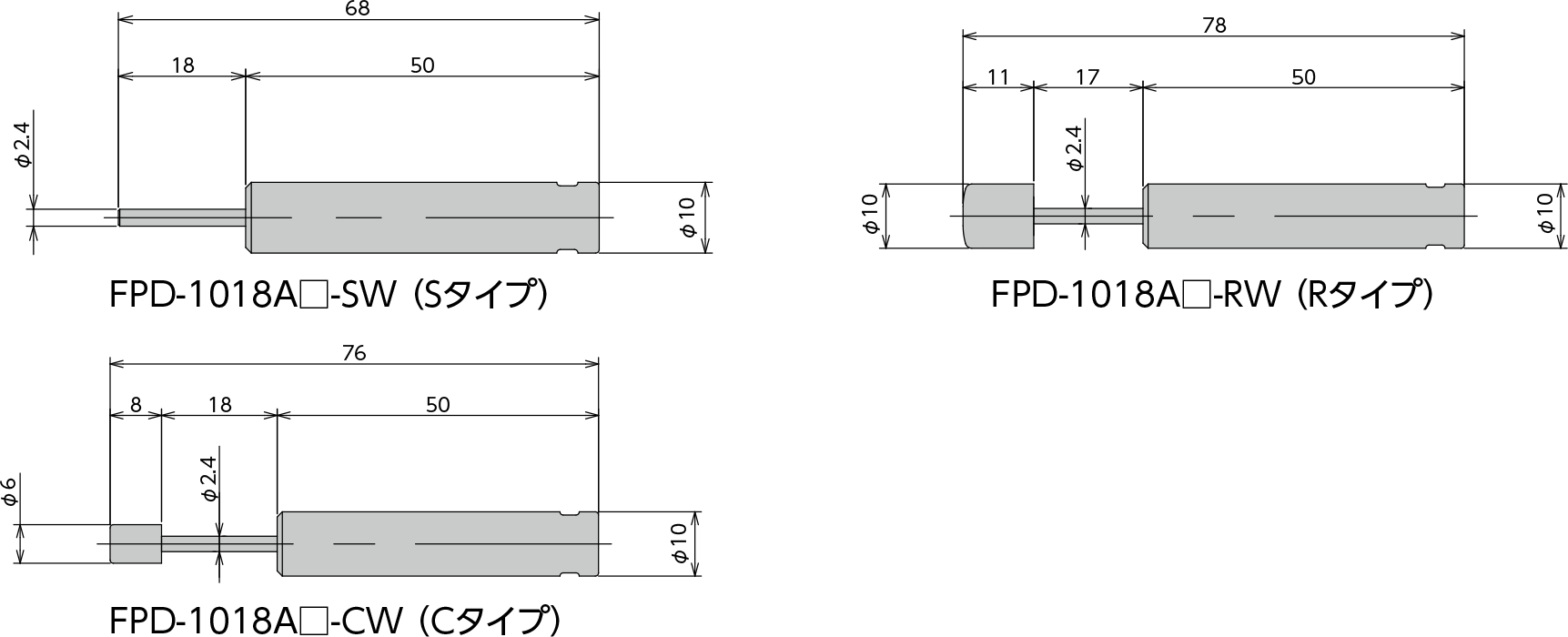

仕様・外形図

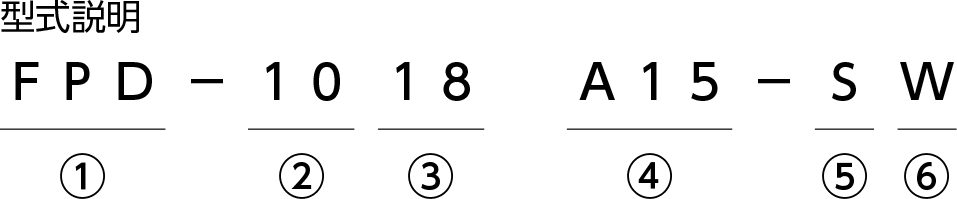

①シリーズ名
②外径 (mm 単位で表示)
③ストローク (mm 単位で表示)
④特性番号 A15:低荷重仕様、A20:高荷重仕様
⑤形状記号 S:キャップ無し、C:キャップ付き、R:エラストマーキャップ付
※外形寸法を参照してください。
⑥色調記号 W:白

ラインナップ

型式 ストローク
mm
最大吸収エネルギー
J(kgf・m)
速度範囲
m/s
シリンダー
キャップ色
ピストンロッド復帰力
N(kgf)
本体材質 使用温度範囲
製品質量 g CADダウンロード
SW CW RW
FPD-1018A15 18
※Rタイプのみ17
1.2(0.12) 0.5以下 6(0.6)以下 樹脂 5〜40 6.1 6.6 7.3 ダウンロード
FPD-1018A20 1.5(0.15)

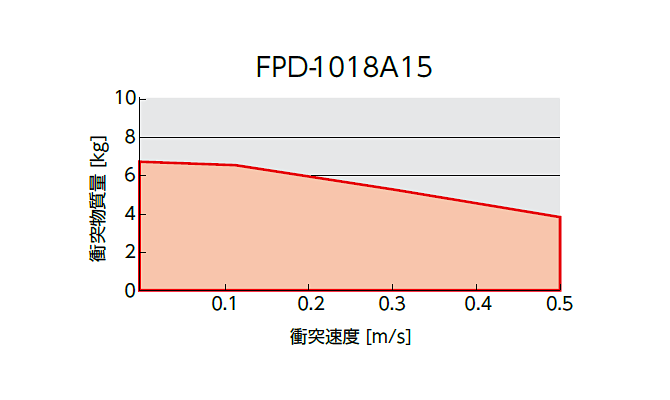

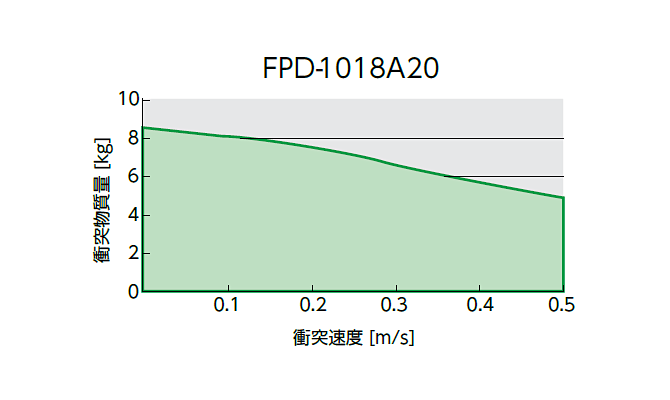

自由落下条件での衝突速度・衝突物質量グラフ

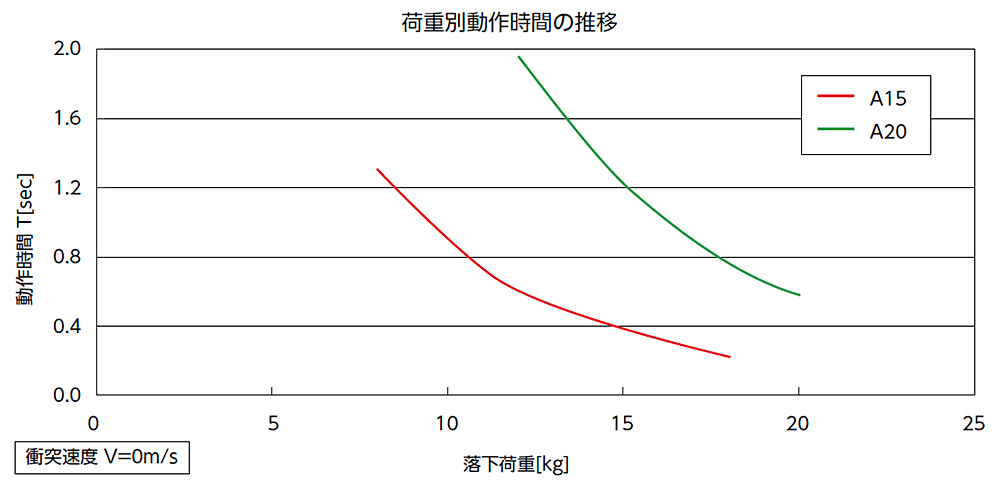

荷重別動作時間グラフ

オプショナルパーツ

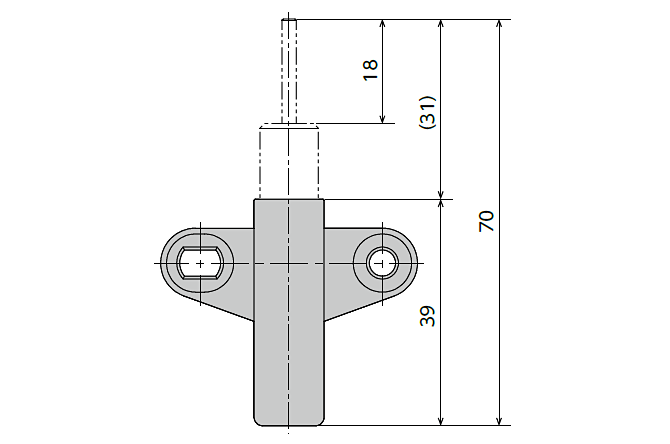

OP-200-01B/W

型式 使用ネジ 推奨締付トルク 製品重量 g
OP-200-01B M4(トラスネジ) 0.5N・m 3.6
OP-200-01W

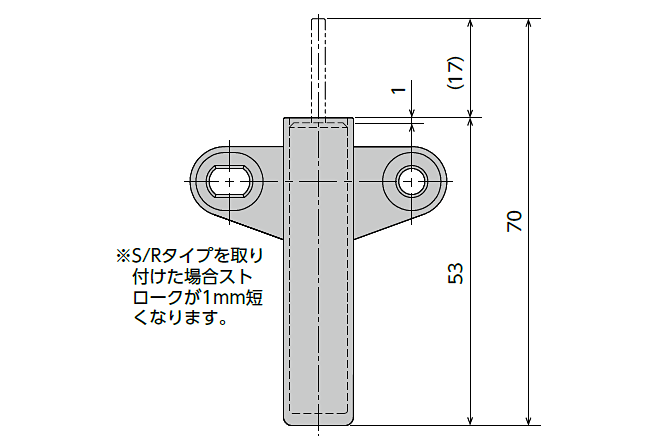

OP-200-02B/W

型式 使用ネジ 推奨締付トルク 製品重量 g
OP-200-02B M4(トラスネジ) 0.5N・m 4.4
OP-200-02W

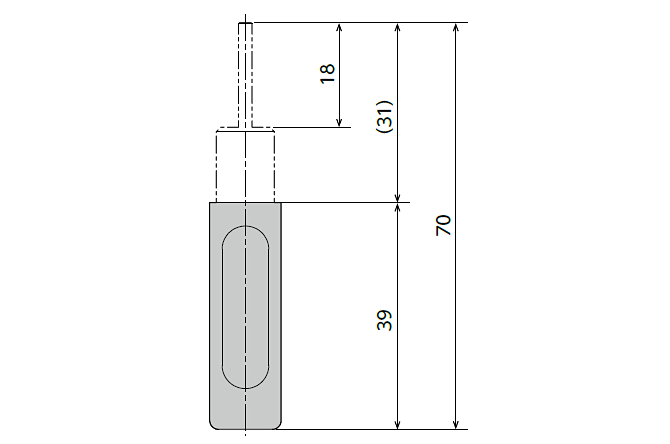

OP-200-03B/W

型式 使用ネジ 推奨締付トルク 製品重量 g
OP-200-03B M3(皿ネジ) 0.3N・m 2.8
OP-200-03W
  • 図はFPD-1012シリーズ専用アダプタとFPD-1018のSタイプを組み合わせた場合の取付寸法を示しています。
  • アダプタの仕様の詳細はFPD-1012シリーズのページをご参照ください。
