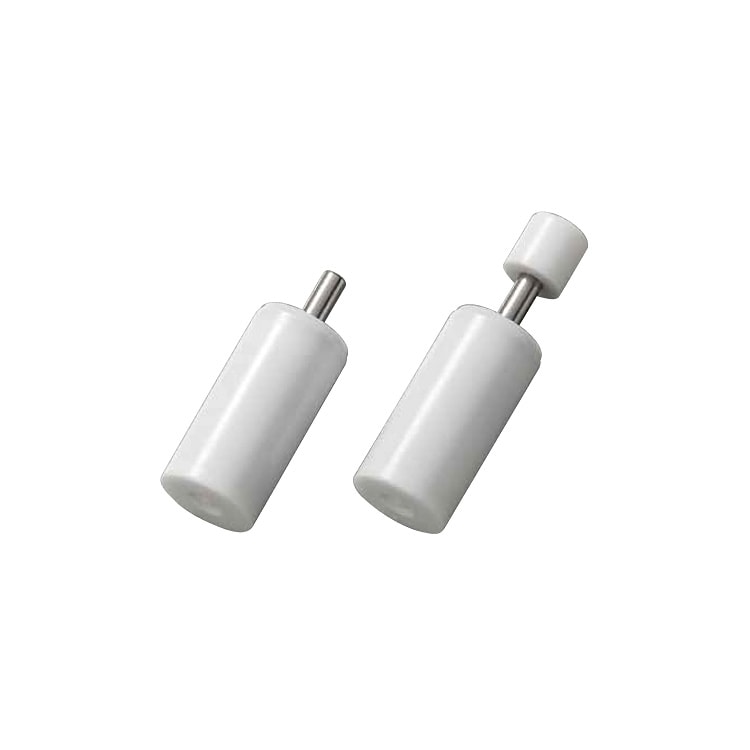

小型樹脂ソフトアブソーバー外径φ8 ストローク5mm
- 固定式
- Uパッキンシール方式
- 単孔式オリフィス構造
- RoHS2対応品
- 2DCAD
- 3DCAD
特性の説明
-
両方向にトルクが発生するロータリーダンパーを示します。
-
オリフィスが1個構造のダンパーを示します。
-
一方向にトルクが発生するロータリーダンパーを示します。
-
引き方向で抗力が発生するダンパーを示します。
-
抗力やトルクが固定されているダンパーを示します。
-
RoHS２指令に対応したダンパーであることを示します。
-
抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。
-
2次元CADデータがあることを示します。
-
Uパッキンによるシールを使用したダンパーを示します。
-
3次元CADデータがあることを示します。

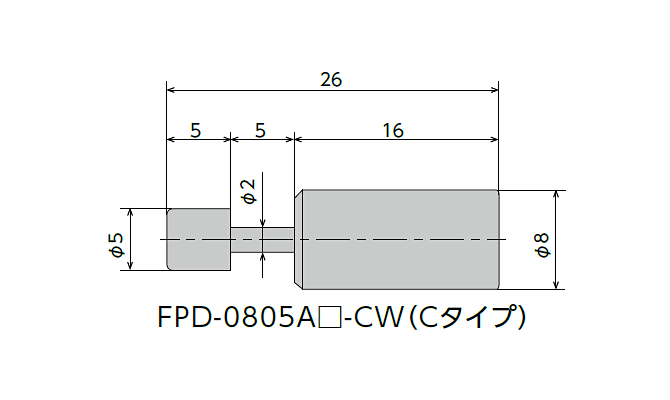

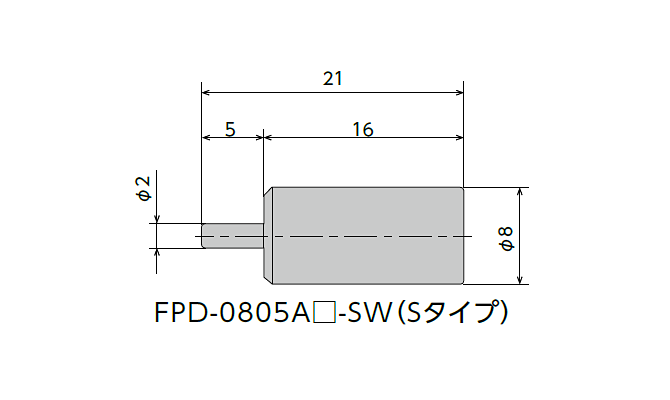

仕様・外形図

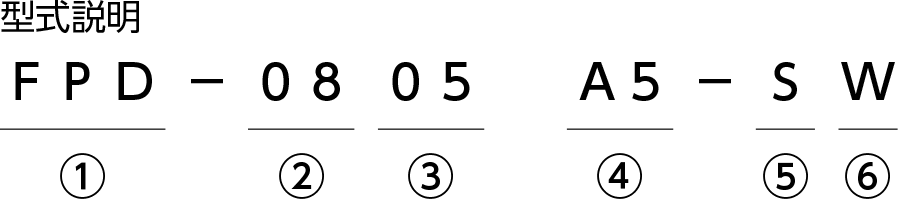

①シリーズ名
②外径 （mm単位で表示）
③ストローク （mm単位で表示）
④特性番号 A1：高速用、A2：高速用、A5：低速用、A7：低速用
⑤形状記号 S：キャップ無し、C：キャップ付き
※外形寸法を参照してください。
⑥色調記号 W：白
ラインナップ
| 型式 | ストローク mm |
最大吸収 エネルギー J（kgf/m） |
衝突速度 範囲 m/ |
押込速度 範囲 mm/s |
最大負荷 推力 N（kgf） |
ピストンロッド 復帰力 N（kgf） |
本体 材質 |
使用温度 範囲 ℃ |
シリンダー キャップ色 |
製品質量 g | CADダウンロード | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SW | CW | |||||||||||
| FPD-0805A1 | 5 | 0.2（0.02） | 0.5以下 | – | – | （0.6） 以下 |
樹脂 | 5〜40 | 黒 | 1.3 | 1.5 | ダウンロード |
| FPD-0805A2 | 0.3（0.03） | 白 | ||||||||||
| FPD-0805A5 | – | – | 50以下 | 80（8） | 青 | |||||||
| FPD-0805A7 | 20以下 | 100（10） | 茶 | |||||||||

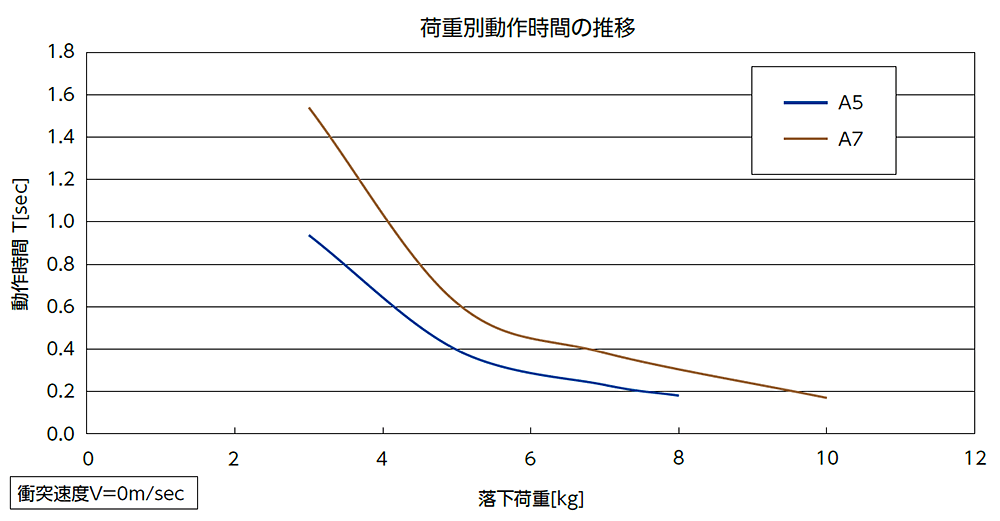

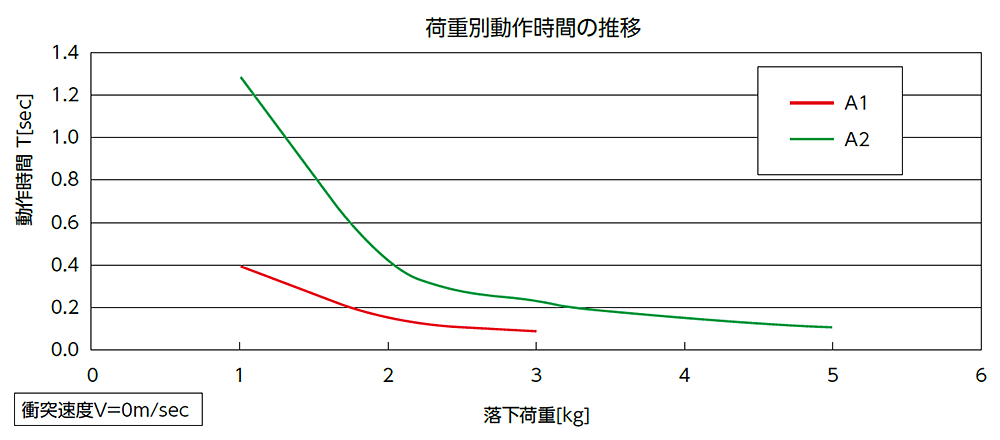

荷重別動作時間グラフ
