ソフトアブソーバー FPD-0715/0725/0745/0750/0755/0760シリーズ

機構部品・機能製品

小型樹脂ソフトアブソーバー　φ7の最細径

  • 固定式
  • Uパッキンシール方式
  • 単孔式オリフィス構造
  • RoHS2対応品
  • 2DCAD
  • 3DCAD

特性の説明はこちら

特性の説明

  • 両方向性

    両方向にトルクが発生するロータリーダンパーを示します。

  • 単孔式オリフィス構造

    オリフィスが1個構造のダンパーを示します。

  • 一方向性

    一方向にトルクが発生するロータリーダンパーを示します。

  • 引き方向用

    引き方向で抗力が発生するダンパーを示します。

  • 固定式

    抗力やトルクが固定されているダンパーを示します。

  • RoHS2対応品

    RoHS２指令に対応したダンパーであることを示します。

  • 自己調整式

    抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • Uパッキンシール方式

    Uパッキンによるシールを使用したダンパーを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

閉じる

仕様・外形図

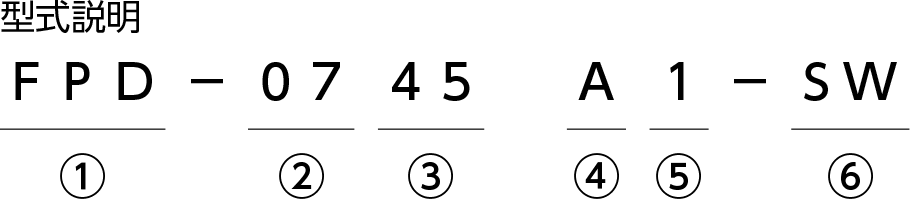

①シリーズ名
②外径 （mm単位で表示）
③ストローク （mm単位で表示）
④自己復帰有無 A：復帰スプリング有り、B：復帰スプリング無し
⑤特性番号 1：低荷重（低推力）仕様、2：中荷重（中推力）仕様、3：高荷重（高推力）仕様
⑥形状記号 SW：キャップ無し、CW：T字型キャップ付き、BW：ボールヘッド型キャップ付き

型式 A B C D E F G H J K L M N P 製品質量g
FPD-0715A□-SW 66 22 44 15 7 51 1.5 7.2 – – – – – – 2.7
FPD-0715A□-CW 68 24 2 53 7 3.5 5.5 4 – – 2.9
FPD-0725A□-SW 87 32 55 25 7 62 – – – – – – 3.4
FPD-0725A□-CW 89 34 2 64 7 3.5 5.5 4 – – 3.6
FPD-0725B□-SW 87 32 7 62 – – – – – – 3.2
FPD-0725B□-CW 89 34 2 64 7 3.5 5.5 4 – – 3.4
FPD-0725B□-BW 91 36 66 9 – – – 3.4 2.8 3.3
FPD-0745A□-SW 138 57 81 45 12 93 – – – – – – 4.9
FPD-0745A□-CW 140 59 7 95 7 3.5 5.5 4 – – 5.1
FPD-0750B□-SW 138 57 50 7 88 – – – – – – 4.7
FPD-0750B□-CW 140 59 2 90 7 3.5 5.5 4 – – 4.9
FPD-0750B□-BW 142 61 92 9 – – – 3.4 2.8 4.8
FPD-0755A□-SW 159 67 92 55 12 104 – – – – – – 5.6
FPD-0755Ａ□-CW 161 69 7 106 7 3.5 5.5 4 – – 5.8
FPD-0760B□-SW 159 67 60 7 99 – – – – – – 5.3
FPD-0760B□-CW 161 69 2 101 7 3.5 5.5 4 – – 5.5
FPD-0760B□-BW 163 71 103 9 – – – 3.4 2.8 5.4

※□には特性番号1、2、3のいずれかが入ります。

ラインナップ

型式 ストローク
mm		 最大吸収エネルギー
J（kgf・m）		 速度範囲
m/s		 シリンダー
キャップ色		 ピストンロッド復帰力 N（kgf） 本体材質 使用温度範囲
℃		 CADダウンロード
復帰スプリング有 復帰スプリング無
FPD-0715A1-□ 15 0.2（0.02） 0.3以下 黒 5（0.5）以下 – 樹脂 5〜40 ダウンロード
FPD-0715A2-□ 0.28（0.028） 白
FPD-0715A3-□ 0.3（0.03） 青
FPD-0725A1-□ 25 0.25（0.025） 0.4以下 黒 5（0.5）以下 –
FPD-0725A2-□ 0.45（0.045） 白
FPD-0725A3-□ 0.8（0.08） 青
FPD-0725B1-□ 0.25（0.025） 黒 – 2（0.2）以下
FPD-0725B2-□ 0.45（0.045） 白
FPD-0725B3-□ 0.8（0.08） 青
FPD-0745A1-□ 45 0.7（0.07） 0.5以下 黒 5（0.5）以下 –
FPD-0745A2-□ 1.25（0.125） 白
FPD-0745A3-□ 2.5（0.25） 青
FPD-0750B1-□ 50 0.7（0.07） 黒 – 2（0.2）以下
FPD-0750B2-□ 1.25（0.125） 白
FPD-0750B3-□ 2.5（0.25） 青
FPD-0755A1-□ 55 0.75（0.075） 黒 5（0.5）以下 –
FPD-0755A2-□ 1.6（0.16） 白
FPD-0755A3-□ 2.9（0.29） 青
FPD-0760B1-□ 60 0.75（0.075） 黒 – 2（0.2）以下
FPD-0760B2-□ 1.6（0.16） 白
FPD-0760B3-□ 2.9（0.29） 青

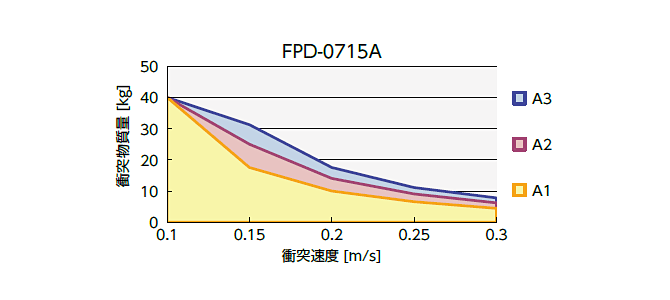

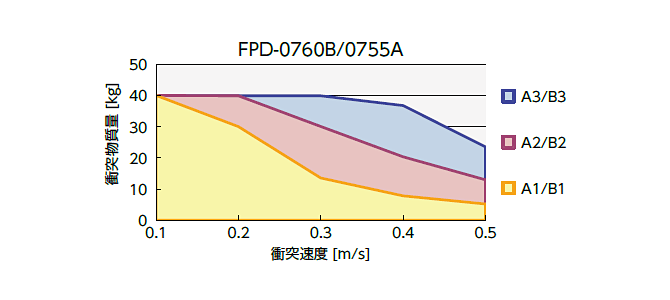

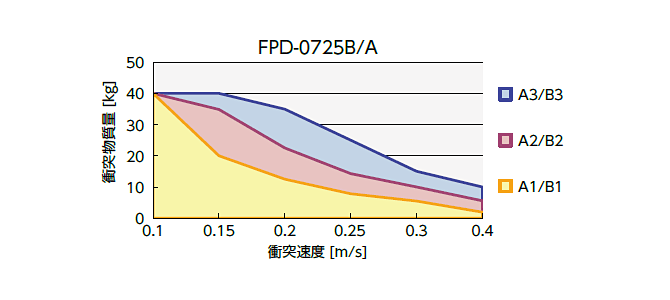

水平慣性衝突条件でのエネルギー吸収可能範囲
