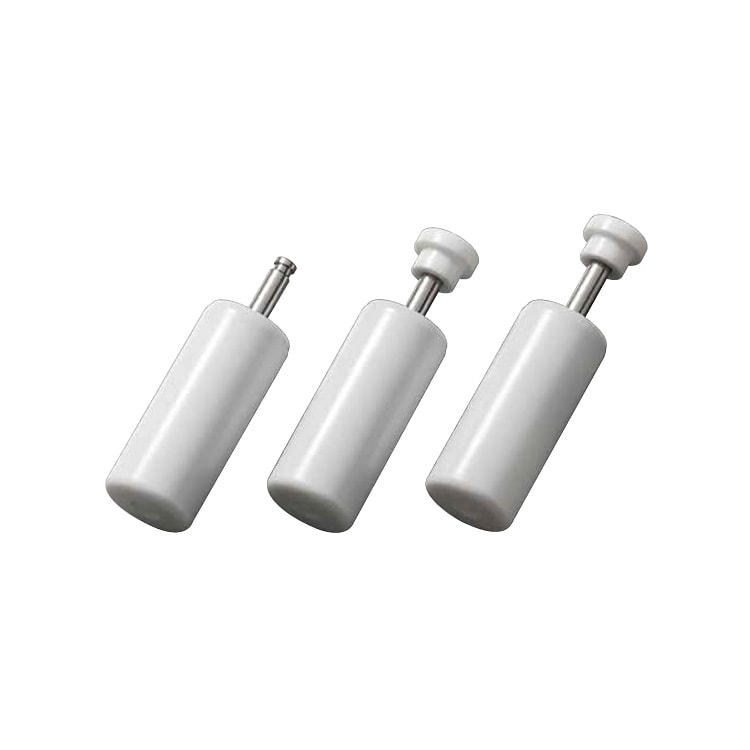

小型樹脂アブソーバー 外形φ10 ストローク6/8mm

  • 固定式
  • Uパッキンシール方式
  • 単孔式オリフィス構造
  • RoHS2対応品
  • 2DCAD
  • 3DCAD

特性の説明はこちら

特性の説明

  • 両方向性

    両方向にトルクが発生するロータリーダンパーを示します。

  • 単孔式オリフィス構造

    オリフィスが1個構造のダンパーを示します。

  • 一方向性

    一方向にトルクが発生するロータリーダンパーを示します。

  • 引き方向用

    引き方向で抗力が発生するダンパーを示します。

  • 固定式

    抗力やトルクが固定されているダンパーを示します。

  • RoHS2対応品

    RoHS2指令に対応したダンパーであることを示します。

  • 自己調整式

    抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • Uパッキンシール方式

    Uパッキンによるシールを使用したダンパーを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

閉じる

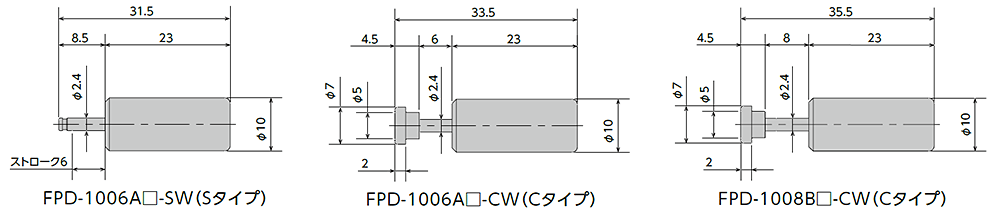

仕様・外形図

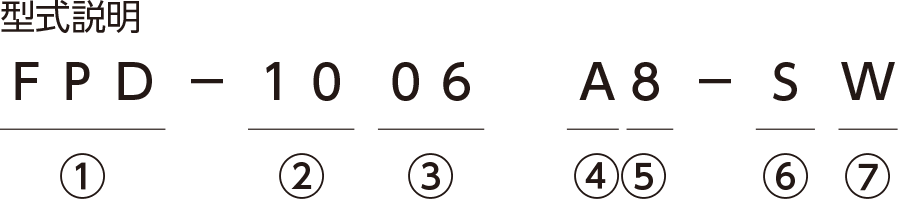

①シリーズ名
②外径 (mm単位で表示)
③ストローク (mm単位で表示)
④自己復帰有無 A:復帰スプリング有り、B:復帰スプリング無し
⑤特性番号 3:高速用、5:高速用、8:低速用、12:低速用、15:低速用
⑥形状記号 S:キャップ無し、C:キャップ付き
※外形寸法を参照してください。
⑦色調記号 W:白

※FPD-1006シリーズは復帰スプリング有りのみ、FPD-1008シリーズは復帰スプリング無しのCタイプのみとなります。

ラインナップ

型式 ストローク
mm
最大吸収
エネルギー
J(kgf/m)
衝突速度
範囲
m/s
押込速度
範囲
mm/s
最大負荷推力
N(kgf)
ピストンロッド
復帰力
N(kgf)
本体材質 使用温度
範囲
シリンダー
キャップ色
製品質量 g CADダウンロード
SW CW
FPD-1006A3 6 0.3(0.03) 0.5以下 5(0.5)
以下
樹脂 5〜40 2.9 3.1 ダウンロード
FPD-1006A5 0.4(0.04)
FPD-1006A8 40以下 120(12)
FPD-1006A12 30以下 160(16)
FPD-1006A15 20以下 200(20)
FPD-1008B3 8 0.4(0.04) 0.5以下 1(0.1)
以下
3.0
FPD-1008B5 0.5(0.05)
FPD-1008B8 40以下 120(12)
FPD-1008B12 30以下 160(16)
FPD-1008B15 20以下 200(20)

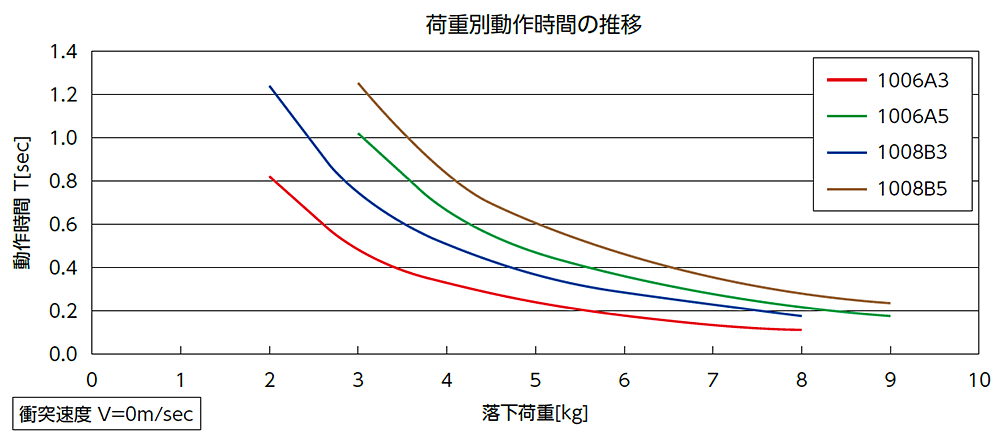

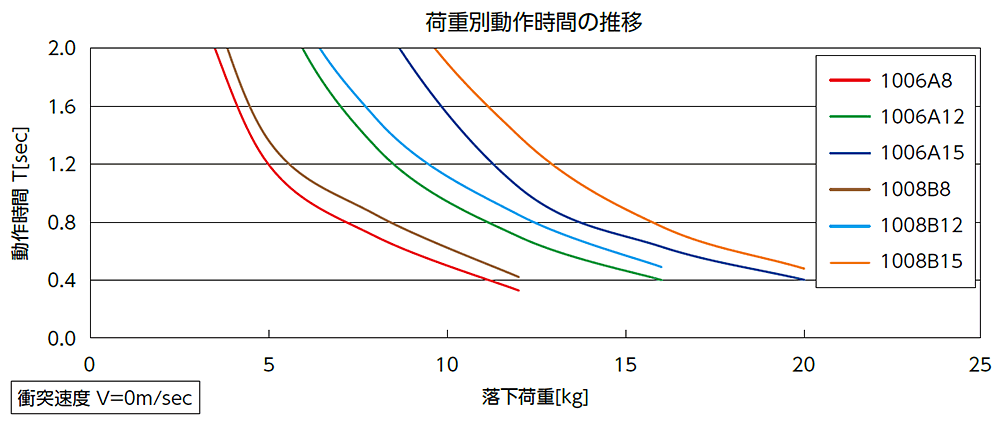

荷重別動作時間グラフ
