特長
特注対応
- フロントディスコネクト
- 先端保護キャップ
- タブ/ポケット
- 消音機能
- 28インチ以上の長尺製造
使用例
自動機器
プリンター
オフィス什器
インテリア家具
ショーケース
サーバーラック
航空機内装設備
医療機器
ツールボックス
自動車内装

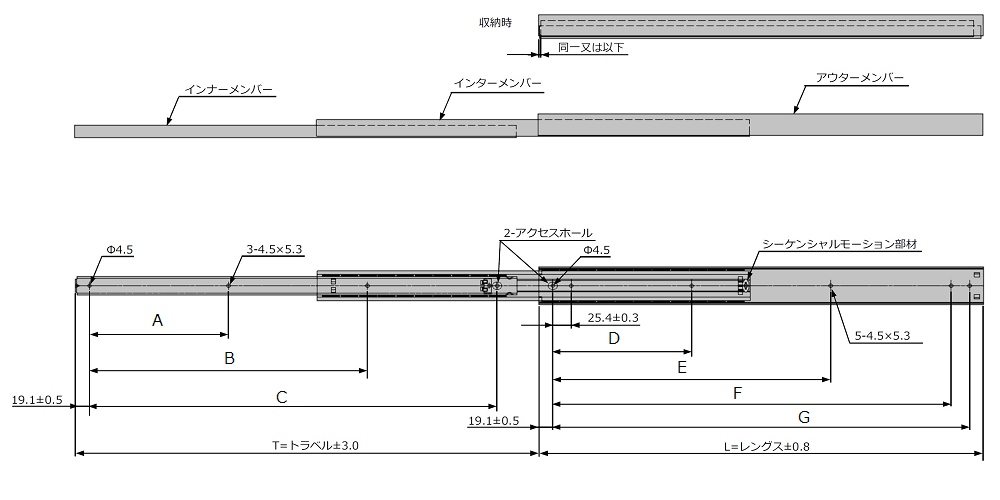

仕様・外形図
ラインナップ
| 7100シリーズ 取り付け穴（mm）±0.3mm （）内はインチ寸法 | 定格荷重 (N/組) |
CAD ダウンロード |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PART No. | レングスL | トラベルT | A | B | C | D | E | F | G | ||
| 7100-12 | 304.8(12″) | 330.2(13″) | 76.2 | 177.8 | 254.0 | 88.9 | 177.8 | 241.3 | 266.7 | 617 | ダウンロード |
| 7100-14 | 355.6(14”) | 381.0(15”) | 101.6 | 215.9 | 304.8 | 101.6 | 215.9 | 292.1 | 317.5 | 627 | ダウンロード |
| 7100-16 | 406.4(16″) | 431.8(17″) | 114.3 | 241.3 | 355.6 | 127.0 | 241.3 | 342.9 | 368.3 | 646 | ダウンロード |
| 7100-18 | 457.2(18″) | 482.6(19″) | 139.7 | 279.4 | 406.4 | 139.7 | 279.4 | 393.7 | 419.1 | 666 | ダウンロード |
| 7100-20 | 508.0(20″) | 533.4(21″) | 152.4 | 317.5 | 457.2 | 152.4 | 317.5 | 444.5 | 469.9 | 686 | ダウンロード |
| 7100-22 | 558.8(22″) | 584.2(23″) | 177.8 | 355.6 | 508.0 | 177.8 | 342.9 | 495.3 | 520.7 | 705 | ダウンロード |
| 7100-24 | 609.6(24″) | 635.0(25″) | 190.5 | 381.0 | 558.8 | 190.5 | 381.0 | 546.1 | 571.5 | 676 | ダウンロード |
| 7100-26 | 660.4(26″) | 685.8(27″) | 203.2 | 419.1 | 609.6 | 203.2 | 419.1 | 596.9 | 622.3 | 627 | ダウンロード |
| 7100-28 | 711.2(28″) | 736.6(29″) | 228.6 | 457.2 | 660.4 | 228.6 | 444.5 | 647.4 | 673.1 | 607 | ダウンロード |
