- 定格荷重 607～705N／組
- 厚さ12.7mm 高さ50.8mm
- 3メンバー
- 1インチ・オーバートラベル
- フロント・ディスコネクト（板ばね操作）
- 簡易ロック機構付き
- 固定ロック機構も可（7081シリーズ）
- 脱着
- SPCC
- L=R
- T≧L
- RoHS対応品
特性の説明
-
主要部材がステンレス製であることを示します。
-
トラベル量（移動量）がレール長さよりも短いことを示します。
-
主要部材がアルミニウム製であることを示します。
-
レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。
-
主要部材が SPCC（冷間圧延銅板）であることを示します。
-
レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。
-
ROHS指令に対応した製品であることを示します。
-
レールを取り外せることを示します。
-
レールの左右が共通製品であることを示します。
-
2次元CADデータがあることを示します。
-
レールの左右が共通ではないことを示します。
-
3次元CADデータがあることを示します。
-
トラベル量（移動量）がレール長さよりも長いことを示します。
特長
使用例
自動機器
プリンター
オフィス什器
インテリア家具
ショーケース
サーバーラック
航空機内装設備
医療機器
ツールボックス
自動車内装

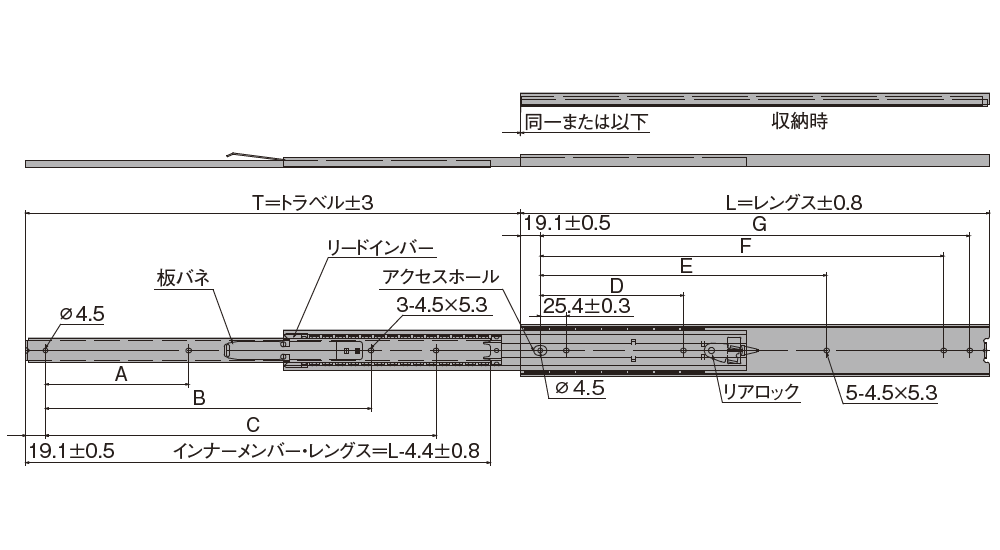

仕様・外形図
ラインナップ
| 7080シリーズ 取り付け穴（mm）±0.3mm （）内はインチ寸法 | 定格荷重 (N/組) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| PART No. | レングスL | トラベルT | A | B | C | D | E | F | G | |
| 7080-12 | 304.8(12″) | 330.2(13″) | 76.2 | – | 228.6 | – | 139.7 | 241.3 | 266.7 | 617 |
| 7080-14 | 355.6(14”) | 381.0(15”) | 101.6 | – | 279.4 | 101.6 | 215.9 | 292.1 | 317.5 | 627 |
| 7080-16 | 406.4(16″) | 431.8(17″) | 114.3 | – | 330.2 | 127.0 | 241.3 | 342.9 | 368.3 | 646 |
| 7080-18 | 457.2(18″) | 482.6(19″) | 139.7 | 317.5 | 381.0 | 139.7 | 279.4 | 393.7 | 419.1 | 666 |
| 7080-20 | 508.0(20″) | 533.4(21″) | 152.4 | 342.9 | 431.8 | 152.4 | 317.5 | 444.5 | 469.9 | 686 |
| 7080-22 | 558.8(22″) | 584.2(23″) | 177.8 | 393.7 | 482.6 | 177.8 | 342.9 | 495.3 | 520.7 | 705 |
| 7080-24 | 609.6(24″) | 635.0(25″) | 190.5 | 419.1 | 533.4 | 190.5 | 381.0 | 546.1 | 571.5 | 676 |
| 7080-26 | 660.4(26″) | 685.8(27″) | 203.2 | 444.5 | 584.2 | 203.2 | 419.1 | 596.9 | 622.3 | 627 |
| 7080-28 | 711.2(28″) | 736.6(29″) | 228.6 | 457.2 | 635.0 | 228.6 | 444.5 | 647.7 | 673.1 | 607 |
