ソフトクローズ機能付きスライドレール 3J52シリーズ

機構部品・機能製品

  • 定格荷重 156～225N／組
  • 厚さ12.7mm 高さ37.2mm
  • 3メンバー
  • ソフトクローズ＋引き込み機能
  • フロントディスコネクト
  • 脱着
  • SPCC
  • L=R
  • T<L
  • 2DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

閉じる

特長

使用例

自動機器

プリンター

オフィス什器

インテリア家具

ショーケース

ツールボックス

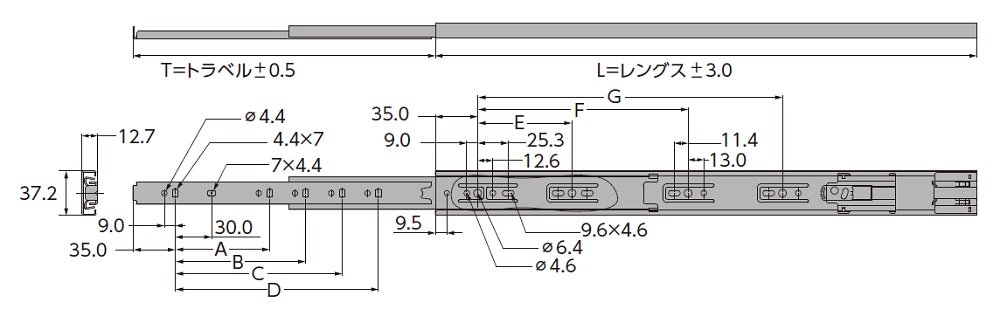

仕様・外形図

材質 SPCC
サイズ 厚さ：12.7mm / 高さ：37.2mm
定格荷重 156～225N/組
取り付け穴 φ4.4、4.4×7、7×4.4、φ4.6、9.6×4.6（使用ネジ－M4バインド小ネジ）
箱入数 32本

ラインナップ

PART NO. レングス L トラベル T 定格荷重
(kg/組)		 取り付け穴(mm)
A B C D E F G
3J52-300 300.0 285.0 16.0 87.0▲ ー ー ー 96.0 ー ー
3J52-350 350.0 345.0 18.0 128.0 215.0▲ ー ー 128.0 ー ー
3J52-400 400.0 400.0 20.0 128.0 256.0 ー ー 128.0 192.0 ー
3J52-450 450.0 450.0 23.0 128.0 320.0 ー ー 128.0 256.0 ー
3J52-500 500.0 500.0 23.0 128.0 224.0 352.0 ー 128.0 256.0 ー
3J52-550 550.0 550.0 20.0 128.0 224.0 384.0 ー 128.0 224.0 320.0
3J52-600 600.0 600.0 18.0 128.0 256.0 384.0 448.0 128.0 224.0 352.0

※各レングス、オレンジブック.com・モノタロウにて販売。

▲…4.4×7長穴なし。φ4.4穴までの寸法。取付幅推奨寸法（片側）…12.9 +0.5（‒ 0） mm
