ソフトクローズユニット　LARGO EVO 250/350

機構部品・機能製品

  • 既存のキャビネットに後付け可能な、左右共通使用可能な当社最小モデル
  • 59.5mmのスタンダードストロークモデル
  • 木製・金属製など、どのタイプの引き出しにも対応
  • スパイスボックスなど幅の狭い引き出しにも使用可能
  • 10㎏(LARGO EVO 250)、20kg(LARGO EVO 350) の荷重違いの2種類を用意

特長

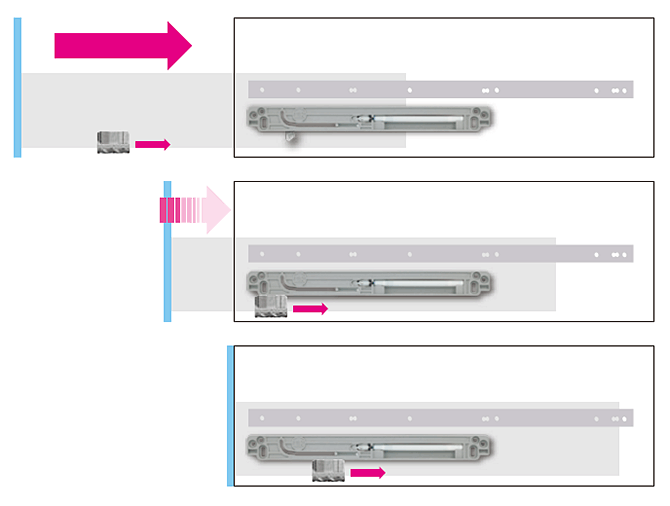

引き出しが閉まる際、ダンパーユニットのランナー部分でストライクを受け、ばねの引き込み力とオイルダンパーのクッション力を利用することで、引き出しが閉まるときの衝撃を緩和し、ゆっくりと閉まります。

仕様・外形図

推奨キャビネット幅 ～600mm/個（片側使い）
推奨キャビネット重量
●LARGO EVO 250　～10kg（片側使い）
●LARGO EVO 350　～20kg（片側使い）

LARGO EVO 250/350 本体

ケース ABS
ランナー ナイロン
ばね SWP-B
オイルダンパー シリコーンオイル

推奨ネジ： Aトラスタッピング　M3 ザグリ深さは3.5mmとなります。

LARGO EVO用 システム引き出し用 L型ストライク

LARGO EVO用 木製引き出し用ストライク
