• 定格荷重 539~666N/組
  • 厚さ19.1mm 高さ53mm
  • 3メンバー
  • アンダートラベル
  • ソフトクローズ+引き込み機構
  • フロントディスコネクト(レバー操作)
  • 脱着
  • SPCC
  • L=R
  • T<L
  • 2DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

閉じる

特長

使用例

自動機器

プリンター

オフィス什器

インテリア家具

ショーケース

仕様・外形図

材質 SPCC

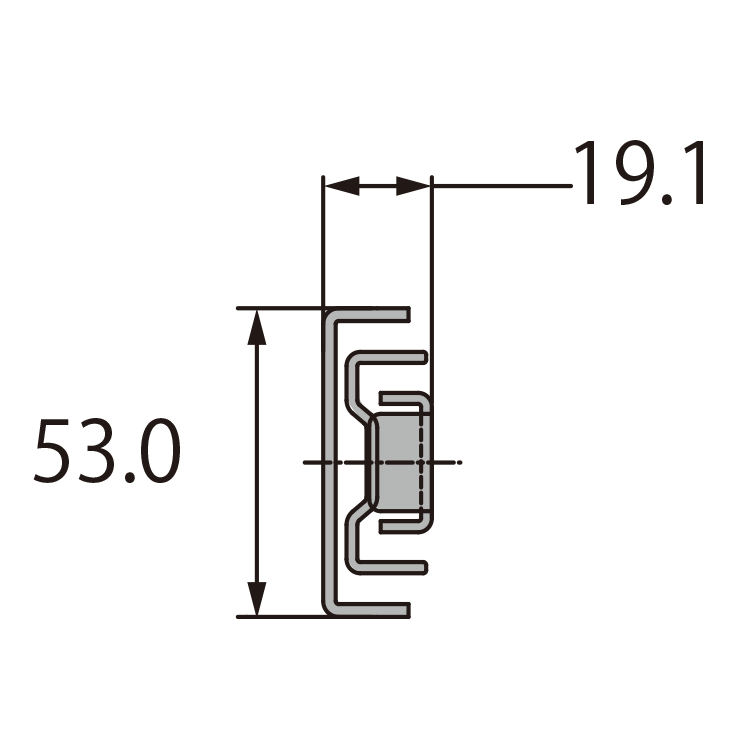

厚さ 19.1mm 高さ53.0mm
定格荷重 539~666N/組
取り付け穴 φ4.3、4.4×9.5、9.5×4.4、9.5×4.6(使用ネジ-M4バインド小ネジ)
箱入数 10本

ラインナップ

PART NO. レングス L トラベル T 取り付け穴(mm)
A B C D E F
AD52-300 302.0 265.4 87.0 ▲ 168.0 ▲ 96.0
AD52-350 352.0 340.0 128.0 218.0 ▲ 128.0
AD52-400 402.0 398.0 128.0 256.0 128.0 192.0
AD52-450 452.0 448.0 128.0 320.0 128.0 256.0
AD52-500 502.0 498.0 128.0 224.0 343.0 ▲ 128.0 256.0
AD52-550 552.0 548.0 128.0 256.0 384.0 128.0 224.0 320.0
AD52-600 602.0 598.0 128.0 288.0 416.0 128.0 224.0 352.0
▲…4.4×7長穴なし。φ4.4穴までの寸法。 取付幅推奨寸法(片側)…19.1 +0.5 mm(-0 mm)
