• 耐荷重 70kg/スライダー
  • 厚さ33.5mm 高さ80.0mm
  • ALU
  • T<L
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

自動機器

インテリア家具

自動車内装

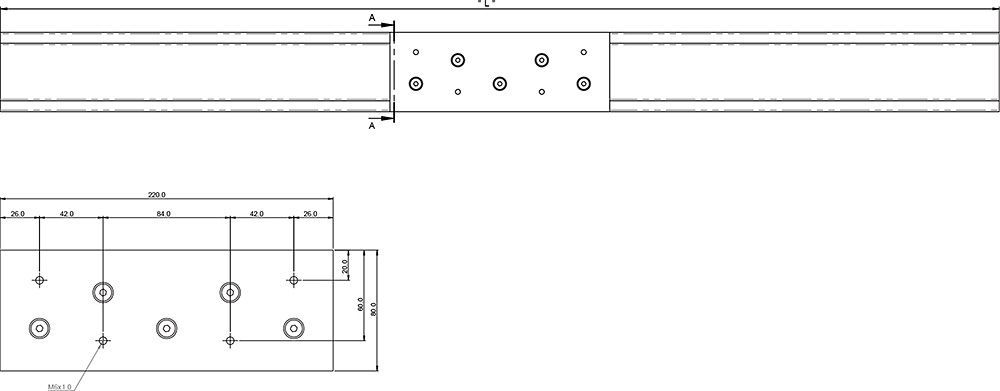

仕様・外形図

材質

レール本体:SUS 316L
ボールベアリング:SUS 316L
リテーナー:SUS 430
エンドボルト:SUS 304
ローラー:スチール 5ローラー

表面処理 研磨仕上げ
サイズ 厚さ:33.5mm / 高さ:80.0mm
耐荷重 70kg/ スライダー
取り付け穴

レール:使用ネジ- 標準品は孔がありません。打ち合わせにてご指定ください。
スライダー:M6×1.0

ラインナップ

スライダー PART No. レングス L トラベル D 耐荷重
(kg/ 組)
4013.R80.CAR5S 220.0 0 70
レール 4013.R80.0500 500.0 0 0
4013.R80.1000 1000.0 0 0
4013.R80.1500 1500.0 0 0
4013.R80.2000 2000.0 0 0
4013.R80.2500 2500.0 0 0
4013.R80.3000 3000.0 0 0
4013.R80.3500 3500.0 0 0
4013.R80.4000 4000.0 0 0
4013.R80.4500 4500.0 0 0
4013.R80.5000 5000.0 0 0
4013.R80.5500 5500.0 0 0
PART No. レングス L トラベル D 耐荷重
(kg/ 組)
