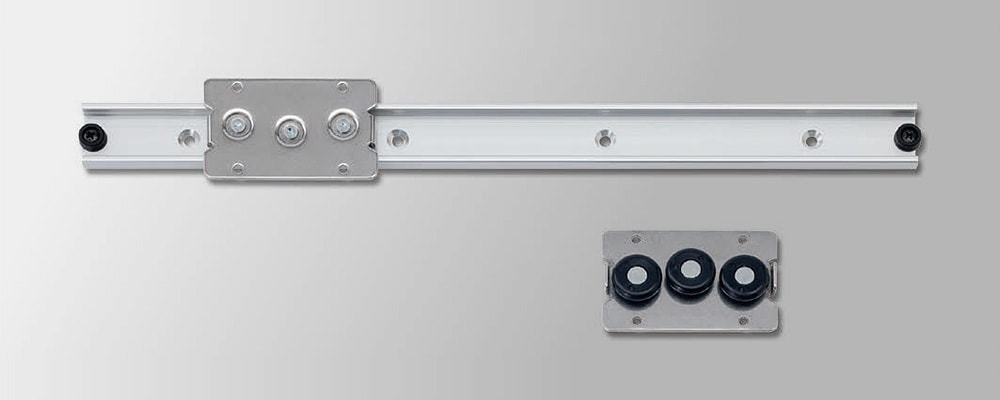

• 厚さ12mm 高さ25mm ローラータイプのリニアモデル
  • スライダー付き (複数取付け可)
  • 意匠登録 No.998710
  • ALU
  • T<L
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

産業用装置

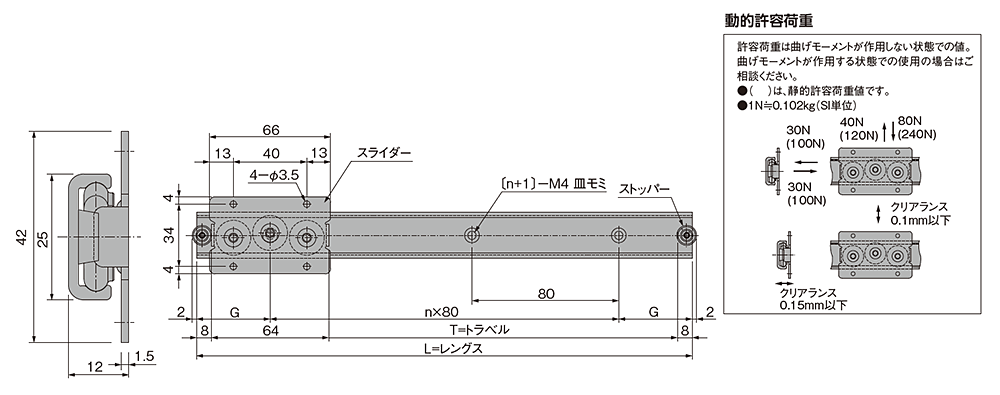

仕様・外形図

材質 レール…アルミ合金(白アルマイト処理)
スライダープレート…SUS304
ローラー…ポリアセタール

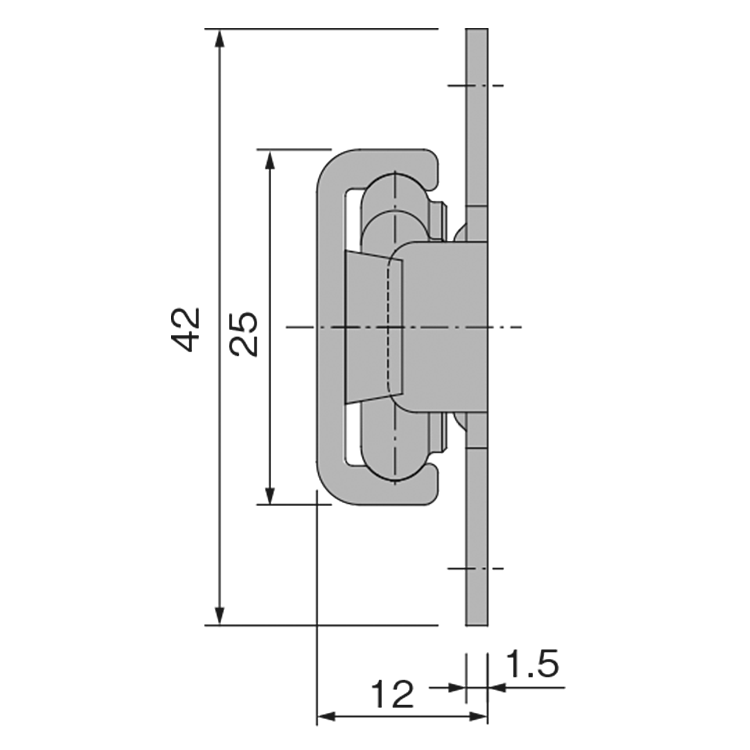

サイズ 厚さ:12mm / 高さ:25mm / プレート高さ:42mm
取り付け穴 φ3.5(使用ネジ-スライダー/M3、レール/M4皿ネジ)

ラインナップ

PART No. レングス L トラベル T G n 自重
(kg/ 本)
R25-160L 160 80 40 1 0.072
R25-240L 240 160 40 2 0.088
R25-320L 320 240 40 3 0.104
R25-400L 400 320 40 4 0.120
R25-480L 480 400 40 5 0.136
R25-560L 560 480 40 6 0.152
R25-640L 640 560 40 7 0.168
R25-720L 720 640 40 8 0.188
R25-800L 800 720 40 9 0.200
R25-880L 880 800 40 10 0.216
R25-960L 900 880 40 11 0.232
R25-1040L 1040 960 40 12 0.248
R25-1200L 1200 1120 40 14 0.280



  • 防塵シール付スライダーはありません。
  • 継ぎレールがありませんので、長尺品が必要な場合はご相談ください。
  • スライダー単体自重:40g
  • 自重はスライダー1 個付の場合です。
