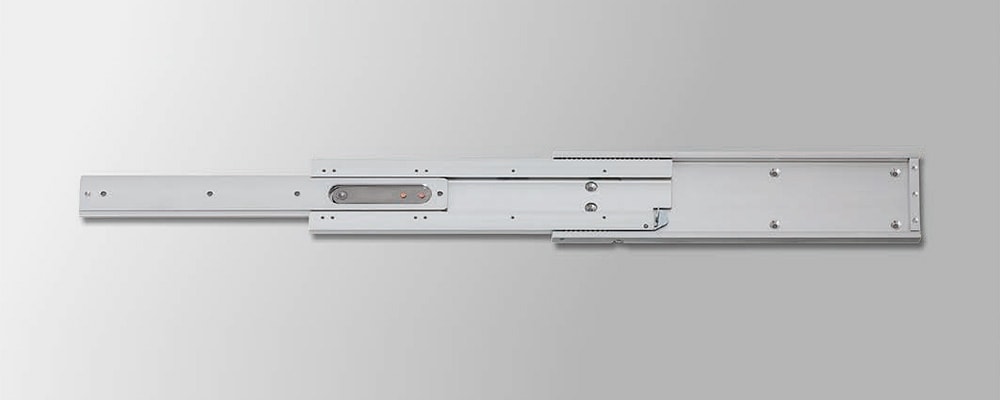

- 定格荷重 568～705N／組
- 厚さ10.5mm 高さ82mm
- 3メンバー
- 3インチ・オーバートラベル
- フロントディスコネクト(板ばね操作）
- 簡易ロック機構
- 簡易ロック
- 脱着
- ALU
- T≧L
- 2DCAD
- 3DCAD
特性の説明
-
主要部材がステンレス製であることを示します。
-
トラベル量（移動量）がレール長さよりも短いことを示します。
-
主要部材がアルミニウム製であることを示します。
-
レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。
-
主要部材が SPCC（冷間圧延銅板）であることを示します。
-
レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。
-
ROHS指令に対応した製品であることを示します。
-
レールを取り外せることを示します。
-
レールの左右が共通製品であることを示します。
-
2次元CADデータがあることを示します。
-
レールの左右が共通ではないことを示します。
-
3次元CADデータがあることを示します。
-
トラベル量（移動量）がレール長さよりも長いことを示します。
特長
特注対応
- 固定ロック
使用例
自動機器
商業用印刷機
航空機内装設備
サーバーラック
ツールボックス

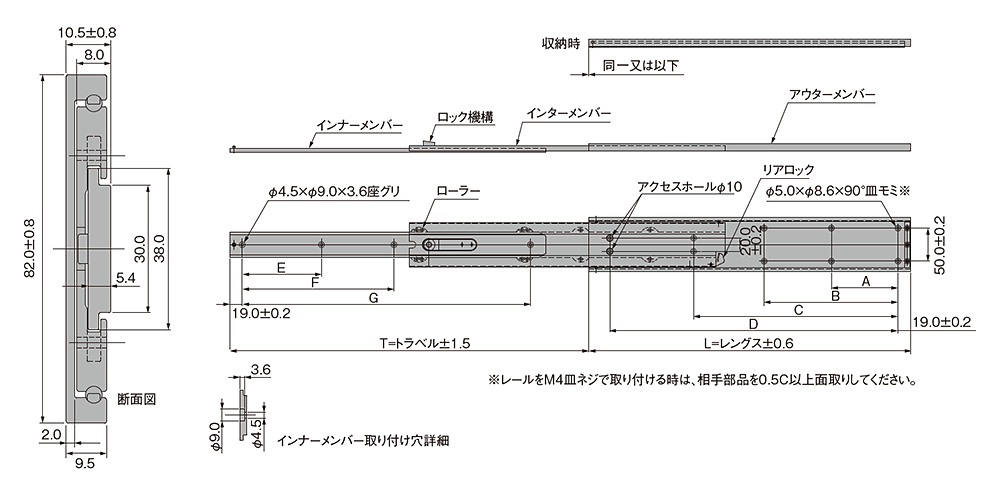

仕様・外形図
| 材質 | 高張力アルミニウム |
|---|---|
| 表面処理 | アルマイト処理 |
| サイズ | 厚さ：10.5mm / 高さ：82.0mm |
| 定格荷重 | 568 ～ 705N/ 組（耐久5000 回） |
| 取り付け穴 | φ4.5 × φ9 × 3.6 座グリ（インナーメンバー、M4 用） φ5.0 × φ8.6 × 90° 皿モミ（アウターメンバー） |
ラインナップ
| 140QD-1 シリーズ 取り付け穴（mm） ± 0.2mm （ ）内はインチ寸法 | 自重 （kg/ 本） |
箱入数 （本） |
定格荷重 （N/ 組） |
CAD ダウンロード |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PART No. | レングス L | トラベル T | A | B | C | D | E | F | G | ||||
| 140QD-12-1 | 304.8(12″) | 381.0(15″) | 101.0 | － | － | 254.0 | 85.0 | 155.0 | 270.5 | 0.60 | 12 | 568 | ダウンロード |
| 140QD-14-1 | 355.6(14″) | 431.8(17″) | 127.0 | － | － | 305.0 | 90.0 | 180.0 | 305.0 | 0.70 | 12 | 607 | ダウンロード |
| 140QD-16-1 | 406.4(16″) | 482.6(19″) | 76.0 | 152.0 | 254.0 | 356.0 | 120.0 | 210.0 | 356.0 | 0.80 | 12 | 666 | ダウンロード |
| 140QD-18-1 | 457.2(18″) | 533.4(21″) | 76.0 | 152.0 | 279.0 | 406.0 | 127.0 | 230.0 | 406.0 | 0.90 | 12 | 705 | ダウンロード |
| 140QD-20-1 | 508.0(20″) | 584.2(23″) | 101.0 | 203.0 | 330.0 | 457.0 | 140.0 | 250.0 | 457.0 | 1.00 | 12 | 695 | ダウンロード |
| 140QD-22-1 | 559.0(22″) | 636.0(25″) | 101.0 | 203.0 | 355.0 | 508.0 | 203.2 | 412.8 | 508.0 | 1.10 | 12 | 686 | ダウンロード |
| 140QD-24-1 | 609.6(24″) | 685.8(27″) | 127.0 | 254.0 | 406.0 | 559.0 | 203.0 | 430.0 | 560.0 | 1.20 | 12 | 656 | ダウンロード |
※レールの左右・・・140QD-18-1までは左右あり、140QD-20-1以上は左右共通
まとめてダウンロード
