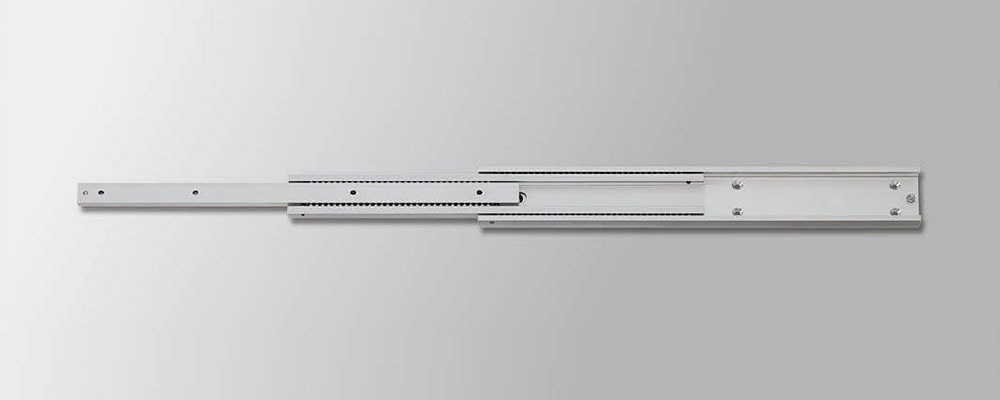

• 定格荷重 470~548N/組
  • 厚さ12.7mm 高さ50.3mm
  • 3メンバー
  • 1インチ・アンダートラベル
  • ALU
  • L=R
  • T<L
  • 2DCAD
  • 3DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

特注対応

  • Eロック機構
  • リアロック

使用例

自動機器

商業用印刷機

航空機内装設備

サーバーラック

ツールボックス

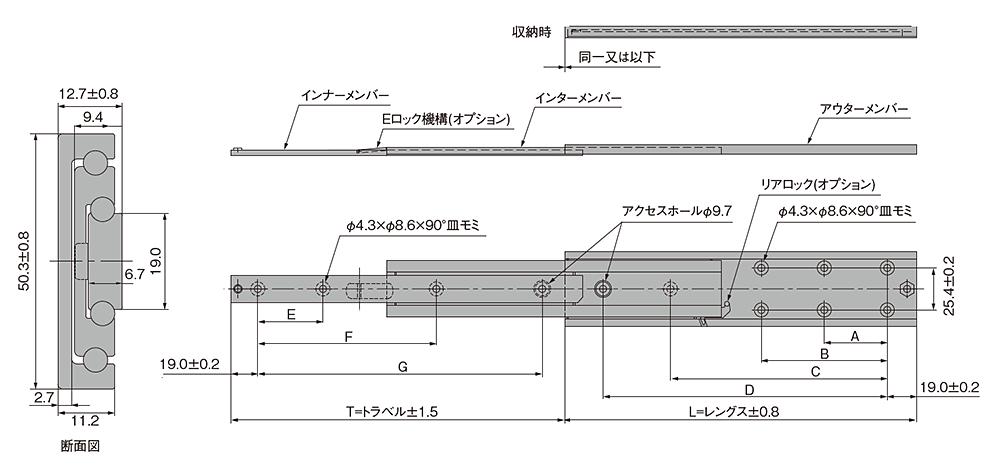

仕様・外形図

材質 高張力アルミニウム
表面処理 アルマイト処理
サイズ 厚さ:12.7mm / 高さ:50.3mm
定格荷重 470 ~ 548N/ 組
取り付け穴 φ4.3 ×φ8.6 × 90°皿モミ(M4 用)

ラインナップ

130FL シリーズ 取り付け穴(mm)   ± 0.2mm  (   )内はインチ寸法 自重
(kg/ 本)
箱入数
(本)
定格荷重
(N/ 組)
CAD
ダウンロード
PART No. レングス L トラベル T A B C D E F G
130FL-10 254.0(10″) 228.6(9″) 76.2 203.2 127.0 203.2 0.35 10 470 ダウンロード
130FL-12 304.8(12″) 279.4(11″) 101.6 254.0 50.8 152.4 254.0 0.41 10 490 ダウンロード
130FL-14 355.6(14″) 330.2(13″) 127.0 304.8 76.2 203.2 304.8 0.48 10 509 ダウンロード
130FL-16 406.4(16″) 381.0(15″) 76.2 152.4 254.0 355.6 101.6 228.6 355.6 0.55 10 519 ダウンロード
130FL-18 457.2(18″) 431.8(17″) 76.2 152.4 279.4 406.4 127.0 279.4 406.4 0.62 10 529 ダウンロード
130FL-20 508.0(20″) 482.6(19″) 101.6 203.2 330.2 457.2 152.4 304.8 457.2 0.69 10 548 ダウンロード
130FL-22 558.8(22″) 533.4(21″) 101.6 203.2 355.6 508.0 177.8 330.2 508.0 0.76 10 548 ダウンロード
130FL-24 609.6(24″) 584.2(23″) 127.0 254.0 406.4 558.8 177.8 381.0 558.8 0.83 10 529 ダウンロード
130FL-26 660.4(26″) 635.0(25″) 127.0 254.0 431.8 609.6 203.2 406.4 609.6 0.90 10 499 ダウンロード
130FL-28 711.2(28″) 685.8(27″) 152.4 304.8 482.6 660.4 228.6 431.8 660.4 0.97 10 480 ダウンロード
