- 厚さ43mm 高さ37ｍｍのスライドレール
- ローラー型リニアモーションタイプ
- SPCC
- L=R
- T<L
- RoHS対応品
特性の説明
-
主要部材がステンレス製であることを示します。
-
トラベル量（移動量）がレール長さよりも短いことを示します。
-
主要部材がアルミニウム製であることを示します。
-
レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。
-
主要部材が SPCC（冷間圧延銅板）であることを示します。
-
レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。
-
ROHS指令に対応した製品であることを示します。
-
レールを取り外せることを示します。
-
レールの左右が共通製品であることを示します。
-
2次元CADデータがあることを示します。
-
レールの左右が共通ではないことを示します。
-
3次元CADデータがあることを示します。
-
トラベル量（移動量）がレール長さよりも長いことを示します。
特長
使用例
自動機器
航空機内装設備
医療機器
ツールボックス
自動車内装
仕様・外形図
| 材質 | スチール |
|---|---|
| 表面処理 | 高周波焼き入れ |
| サイズ | 厚さ：43.0mm / 高さ：37.0mm |

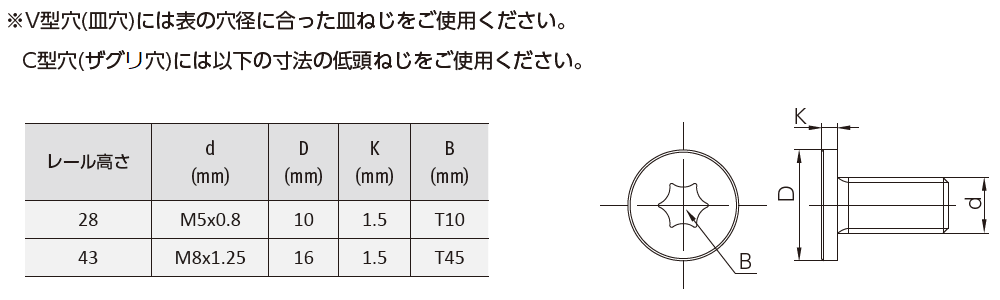

| 取り付け穴 | レール：V型穴・・・φ17×90°、C型穴・・・φ18×3.1 スライダー：M8 |
| 最大操作速度 | 7m/s |
| 最大加速度 | 15m/s二乗 |
| 動作温度 | -20℃～120℃ |
ラインナップ
| PART No. | 断面寸法 | スライダー仕様 | レール仕様 | スライダータイプ(標準は3ローラー) (N) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 (mm) |
H2 (mm) |
P (mm) |
S (mm) |
||||||||||
| H (mm) |
E (mm) |
A (mm) |
B (mm) |
C (mm) |
H1 (mm) |
M (mm) |
V型穴 | C型穴 | ||||||
| TV43 | 37 | 43 | 40 | 134 | 114 | 14.5 | M8 | φ17×90° | φ18×3.1 | 9 | 21 | 80 | 25 | TCA43 |

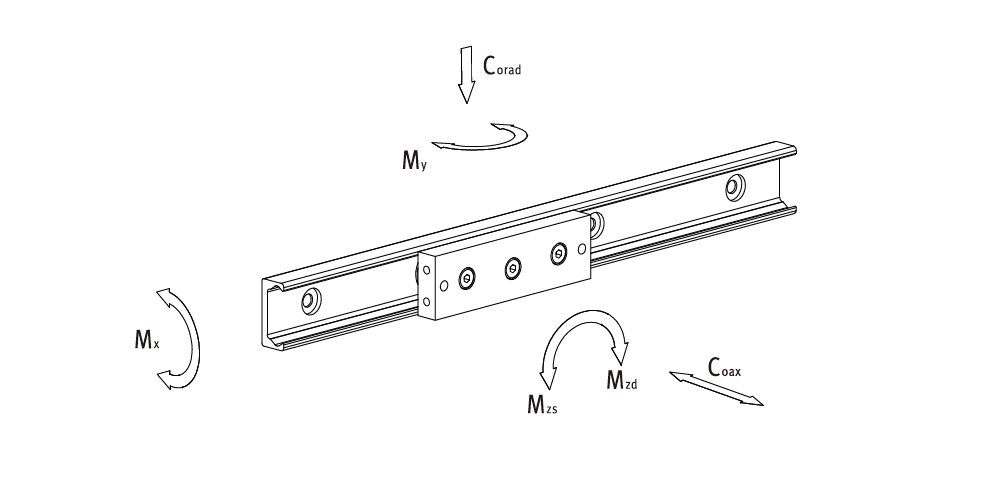

スライダー耐荷重
| PART No. | ローラー数 | スライダー仕様 | レール仕様 | |||||
|---|---|---|---|---|---|---|---|---|
| C100 (N) |
Corad (N) |
Coax (N) |
Mx (Nm) |
My (Nm) |
Mzd | Mzs | ||
| TCA43 | 3 | 12280 | 5515 | 1575 | 23.6 | 60 | 104.5 | 104.5 |
取付前準備

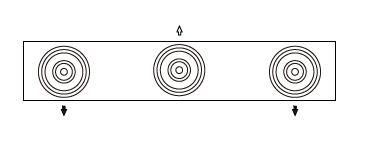

レールとスライダー間の隙間をなくすことで、効果的にガイドの剛性と安定性を高めることができます。TLCのスライダーは同心ローラー、偏心ローラーの組み合わせで構成されています。偏心ローラーはレールとスライダーの隙間を調整します。調整方法は以下の通りです。
- 六角レンチでスライダー同心ローラーがしっかりと固定されていることを確認します。
- 偏心ローラーを六角レンチで緩め、六角チャックレンチでローラー位置を調整し、
六角レンチで締め付け固定します。少しの抵抗でレール内をスムーズに動くことを確認します。
適正な予圧をかけることにより、剛性を高めることができます。ただし、過度な予圧をかけるとライフサイクルが短くなることがありますのでご注意ください。
潤滑油
潤滑油は、ライフサイクルに大きな役割を果たし、効果的に操作音も減少させます。 スライダーには潤滑油が注入されており、使用温度範囲は-20℃～120℃です。 スライダー両端の樹脂部材にフェルトが付いていますので、操作距離100km分または使用6ヶ月ごとに潤滑油を注入してください。 また、フェルトがある程度摩耗してきたら交換してください。
荷重計算
SAIBOローラー型リニアレールの耐荷重は、主にいくつかの要素によって変化し、要素には潤滑油、負荷の大きさや方向、速度や加速度、環境等を考慮する必要があります。

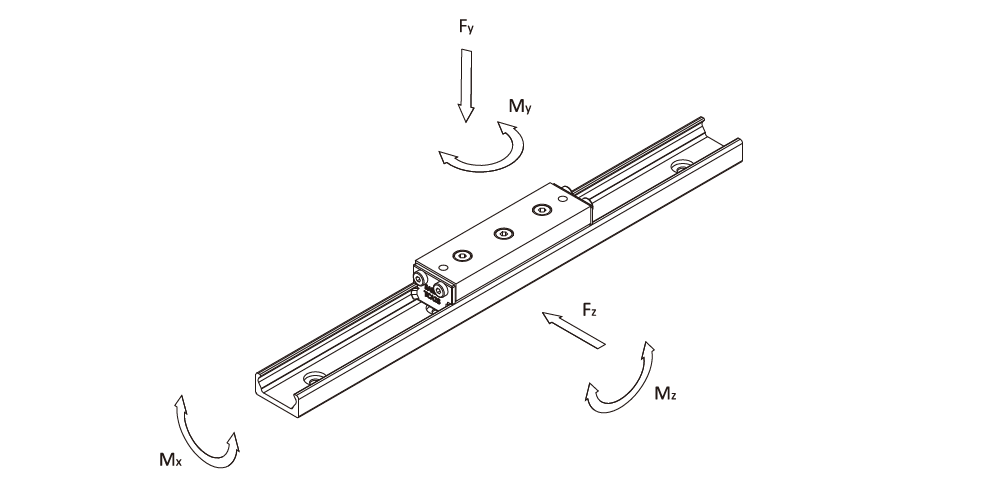

等価荷重LF
Fy : Y軸方向の実荷重 (N)
Fz : Z軸方向の実荷重 (N)
Mx : X軸方向の実モーメント荷重 (N.m)
My: Y軸方向の実モーメント荷重 (N.m)
Mz : Z軸方向の実モーメント荷重 (N.m)
（以下のパラメータは、スライダー耐荷重の表から取得することができます。）
Corad : Y軸方向の許容荷重 (N)
Coax : Z軸方向の許容荷重 (N)
Mxmax : X軸方向のモーメント許容量 (N.m)
Mymax : Y軸方向のモーメント許容量 (N.m)
Mzmax : Z軸方向のモーメント許容量 (N.m)

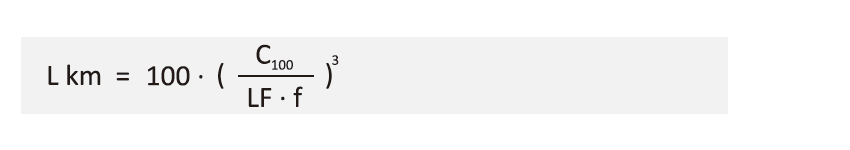

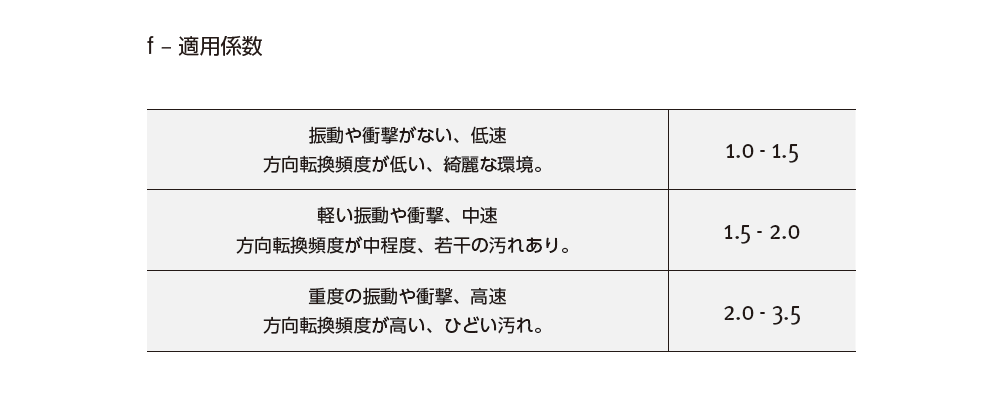

走行寿命の計算方法
C100 : 耐荷重係数
（各製品のスライダー耐荷重表の詳細パラメータをご確認ください。）
