高千穂交易㈱が国内代理店を務めるダイオーズ社（本社：米国テキサス州ダラス）は1959年に設立し、北米、台湾を中心に展開し、前工程・後工程ともに自社工場を持つディスクリート半導体及びアナログ半導体メーカーです。アジアを中心とした民生市場向けに実績を伸ばし、2010年にNASDAQへ上場。高い技術力と豊富なラインナップにてあらゆるアプリケーションに最適な製品をご提供します。

  • 会社概要
  • ラインナップ
  • 関連製品
  • 関連情報

会社概要

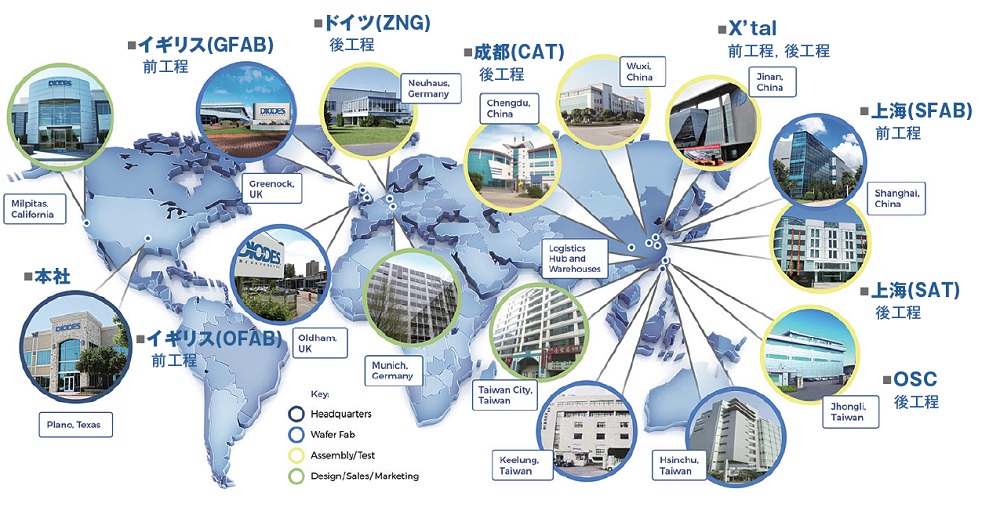

拠点

取り扱い製品

ディスクリート

MOSFET

バイポーラトランジスタ

IGBT

ダイオード・整流器

保護素子

機能特化デバイス

アナログ

標準リニア製品

センサ

オーディオ

STB向けデジタルブロードキャスト

インターフェイス・ペリフェラル

パワーマネージメント

AC-DCコンバータ

DC-DCコンバータ

LEDドライバ

モータコントロール

ゲートドライバ

バッテリマネジメントシステム

低ドロップアウトレギュレータ

保護スイッチ

監視IC

ラインナップ

ダイオード

  • Super Barrier Rectifier (SBR)
    VRRM : 10 – 400 V
  • Trench Schottky (SDT)
    VRRM : 100 – 120 V
  • ショットキーバリアダイオード
    VRRM : 15 – 200 V
  • ツェナーダイオード
    ツェナー電圧：1.8 – 200 V
  • DIODESTAR(高速整流ダイオード)
    MOSFETとバイポーラプロセス技術を組み合わせた、独自のプロセスです。
  • 一般整流ダイオード
    VRRM : 50 – 1500 V
  • 高速/ 超高速 整流ダイオード
    VRRM : 50 – 1000 V
  • ブリッジダイオード
    VRRM : 30 – 1000 V


その他ディスクリート

  • バイポーラトランジスタ
    VCEO : 10-900 V
  • 抵抗内臓型トランジスタ
    NPN型、NPN+NPN型
    PNP型、PNP+PNP型
    NPN型+PNP型
  • MOSFETs
    Nch: VDSS : 8 – 950 V
    Pch: VDSS : 8 – 450 V

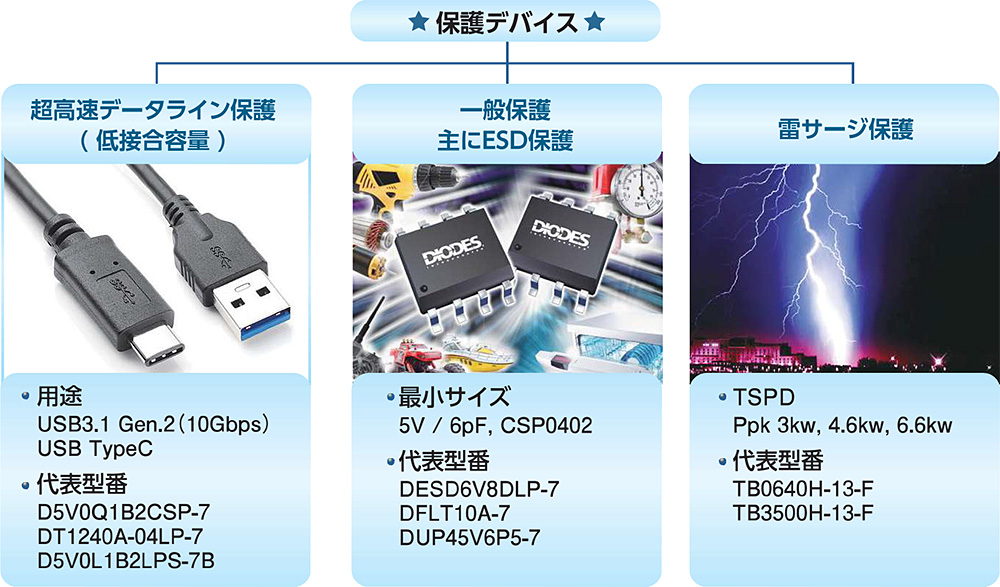

  • TRANSIENT VOLTAGE
    SUPPRESSOR(TVS)
    VBR (Min): 5 – 418 V
    回路数 : Single, Dual, Quad
    単方向、双方向あります。
  • Data Line Protection
    USB 2.0,IEEE1394, Serial ATA, DVI, HDMI, PCI 等の高速通信に最適です。。
  • THYRISTOR SURGE
    PROTECTIVE DEVICE(TSPD)
    VBR (Max): 77 – 400 V
    以下の規格に適合しております。
    ・GR-1089-CORE
    ・IEC 61000-4-5
    ・FCC Part 68
    ・ITU-T, K.20/K.21
    ・FCC Part 68
    ・GR-1089-CORE

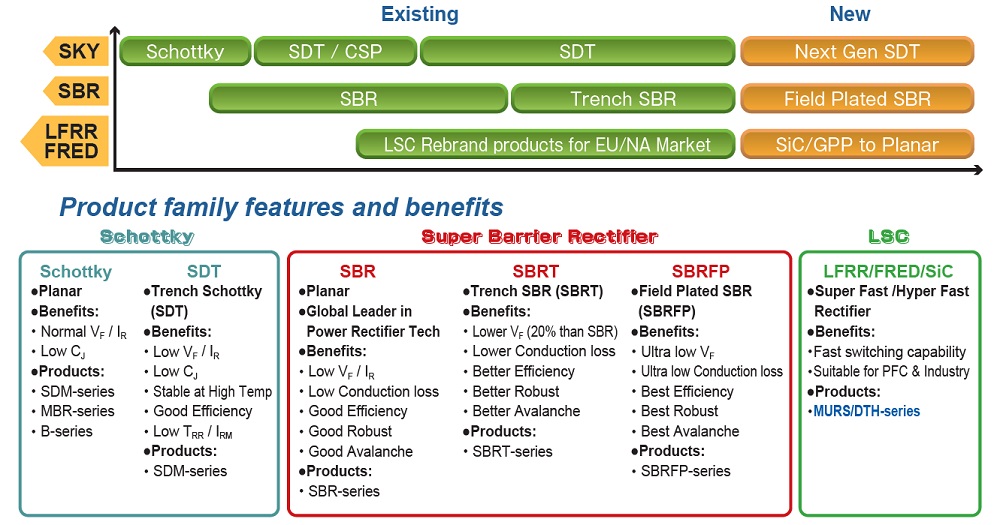

SBRはMOSの製造プロセスを利用したDiodes社が特許を取得している独自の製品です。(従来のショットキーはバイポーラプロセス)ショットキーのように順方向電圧降下(Vf)が低く、熱への安定性、高信頼性を確保しています。トレンチ構造を採用することで性能が上がったSBRTシリーズも取り揃えております。

PowerDI™123
Internal Construction

型番：SBRT3M40P1-7

Max Io (A) VRRM (V) IFSM (A) VF (V) IR (uA)
IF=3A,TJ=+25℃ VR=40V,TJ=+25℃
3 40 70 0.46 8

パッケージ：PowerDI-123

SDTはトレンチ構造を採用することによって、Vfはショットキーの特性を維持しつつ、低い漏れ電流を実現した製品です。

PowerDI-5
Internal Construction

型番：SDT5H100LP5

Max Io (A) VRRM (V) IFSM (A) VF (V) IR (uA)
IF=5A,TJ=+25℃ VR=100V,TJ=+25℃
5 100 150 0.66 3.5

パッケージ：PowerDI-5

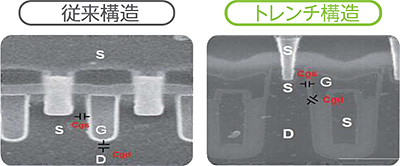

MOSFETにトレンチ構造を採用したTシリーズ

最新技術によってトレンチ内のシリコンは、ゲート電極とシールド電極の2種類に分割されてます。
この技術を～Split Gate Technology～と呼んでいます。

Tシリーズの特徴

  • VDSS : 20V~150V
  • 低ON抵抗による高効率、低消費を実現させます。
  • Lower Crssによる高速スイッチング
  • Lower Crss/Ciss ratio-SR回路でローサイドMOSのショートスルーを回避。
  • Higher CossによるEMIの低減とスナバ回路の削減を可能に。
  • FOMの低減によって、高効率動作を実現。

※FOM=ON抵抗×ゲート電荷

Part No パッケージ IDS VDS Qg RDS(ON) FOM
（A) (V) （ｎC) max(mΩ)
DMT31M6LPS PowerDI5060 150 30 123 1.35 166.1
DMT4002LPS PowerDI5060 100 40 116.1 1.8 209
DMT6002LPS PowerDI5060 100 60 130.8 2 261.6
DMT8008LPS PowerDI5060 83 80 41.2 7.8 321.4
DMT10H009LPS PowerDI5060 90 100 40.2 8 321.6

パワーマネジメントIC

  • DC/DCスイッチングレギュレータ
    昇圧、降圧、昇降圧
  • AC/DCコンバータ
    同期整流用2次側コントローラ
    CVCCコントローラ
  • リニアレギュレータ
    低損失タイプ、78シリーズ
    1117等、各種取り揃えております。
  • LEDドライバ
    LED照明用
    LEDバックライト用
  • ゲートドライバ
    シングルゲート、ハーフブリッジ
    他社コンパチ品

スタンダードリニアIC

  • カレントリミットスイッチ
    USBスイッチ、アナログスイッチ
    eFuse
  • リファレンス/シャントレギュレータ
    431シリーズ、LM4040 他
  • カレントモニタ/リセットIC
    ZXCT10xx/11xxシリーズ
  • オペアンプ/コンパレータ
    汎用品
    Single, Dual, Quad
    各取り揃えております。

その他製品

  • ロジック
    74シリーズ
  • ホールIC
  • モータドライバ
  • Ｄ級アンプ
    1.5 – 32W品がございます。
  • ピエゾ/セラミックスピーカドライバ
  • ヘッドフォンアンプ

シグナル・インテグリティ製品

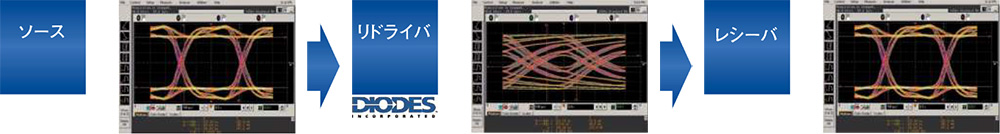

減衰した信号品質を再構築するリドライバ製品です。高速化した信号では長い外部ケーブルへ使用時だけでなく、基板上においても必要なケースがでてきます。

  • PCIe
  • USB3
  • イーサネット
  • HDMI
  • XAUI
  • ディスプレイポート
  • SAS
  • SATA
  • MIPI

リドライバ製品

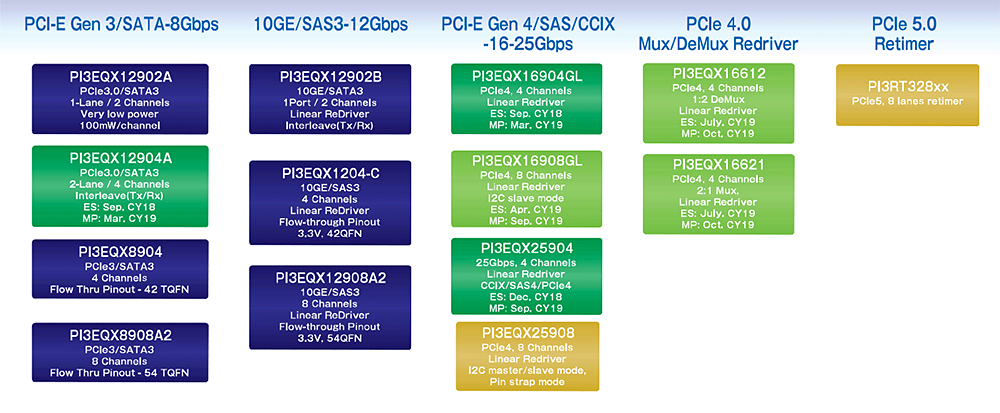

PCIe1/2/3、USB 3.1 Gen1/Gen2、10GE、SATA3、XAUI、SAS3、HDMI2.0、ディスプレイポート1.2および1.3のプロトコルに対応する2.5 Gbpsから16 Gbpsのリドライバを提供します。

PCIe、SATA向けリドライバ

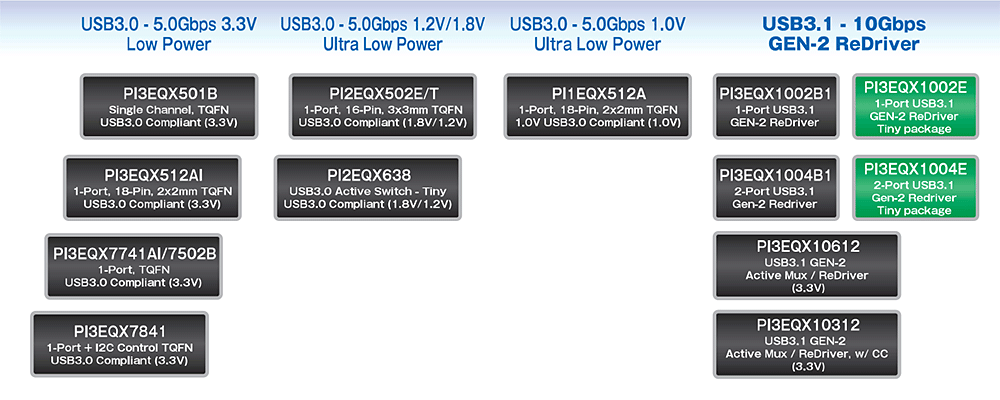

USB向けリドライバ/リタイマ

レベルシフタ製品

  • ユニバーサルレベルシフタ

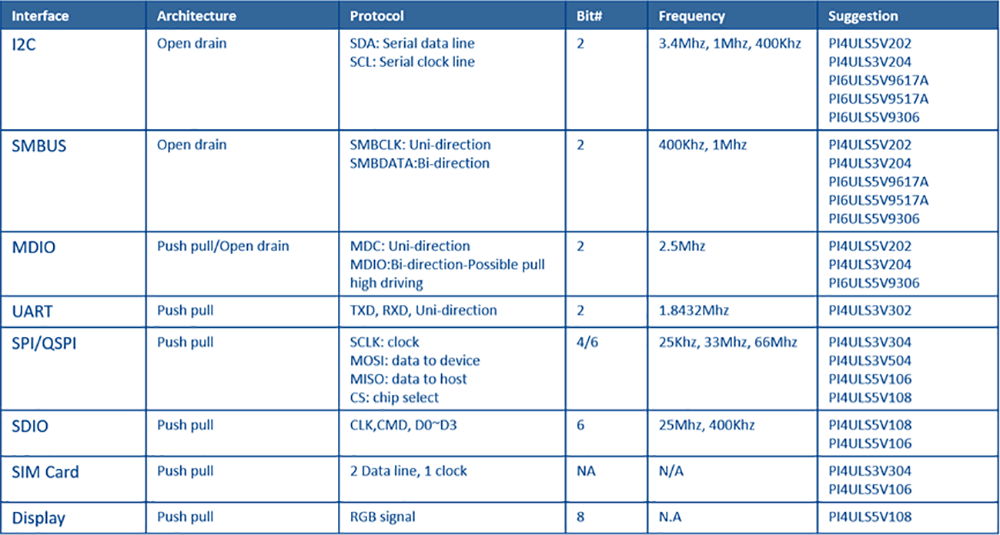

レベルシフタ製品一覧（インターフェイス別）

タイミング製品

  • 水晶発振子 / 水晶発振機
  • クロックジェネレータ / バッファ
  • リアルタイムクロック
  • 特殊クロック製品

ダイオーズ社では既存製品の捺印固定対応も検討可能です

  • クロックジェネレータ
  • クロックバッファ
  • リドライバ
  • レベルシフタ等

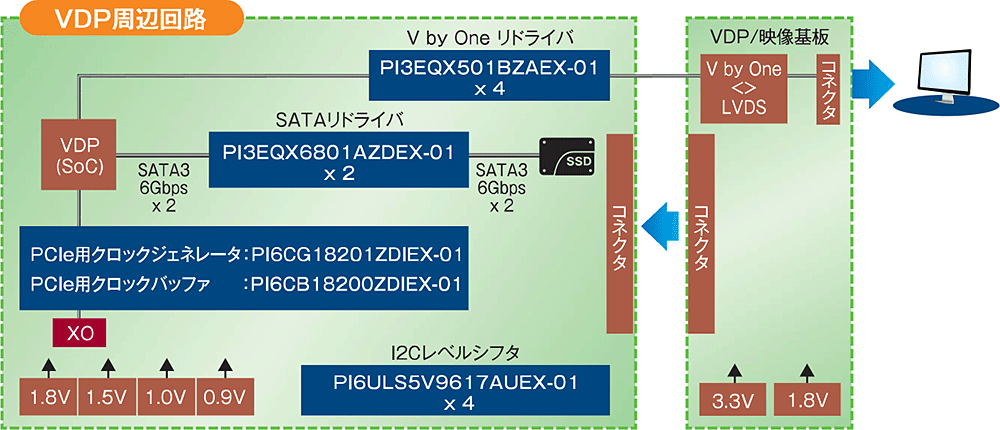

・アミューズメント提案例（捺印固定可）
