高千穂交易㈱が国内代理店を務めるジョハンソン テクノロジー社は、1992年にアメリカのカリフォルニア州に設立され、高品質のRF及びマイクロ波セラミックチップコンデンサー・インダクター・統合型パッシブの設計と製造を専門としてパッシブコンポーネントを提供しています。1993年にジョハンソン・ダイエレクトリクス社と統合し、民生製品・通信機器から車載・医療分野の様々なアプリケーションに多く採用頂いています。様々なICメーカーのリファレンス部品としても採用されており、顧客様への技術サポートを積極的に推し進めています。
- Johanson Technology
- Johanson Directrics
- 関連製品
- 関連情報
【Johanson Technology】
RFコンデンサ
積層 High-Q コンデンサ
- 積層 High-Q コンデンサ・High-Q MLCC・SMTコンデンサ・低ESRコンデンサ・低損失コンデンサは、High-Q及びマイクロ波アプリケーション向けに開発された製品ラインアップとなっております。
| High-Q | Lシリーズ | Sシリーズ | Eシリーズ |
|---|---|---|---|
 |
 |
 |
|
| 主な特徴 | 低電力・低価格、 Mid-Q性能、NP0温度特性 |
中出力、NP0特性、 超High-Q、低ESR性能 |
高出力・高電圧RF High-Q HF～マイクロ波で優れたHigh-Q、 低ESR性能、高RFパワー |
| パッケージ | EIA2010 | EIA0402/0603/0805 | EIA1111/2525/3838 |
単層ブロードバンドコンデンサ（GBBL）
- 単層ブロードバンドコンデンサ（GBBL）は、業界で利用可能な最高の体積効率を特長としています。
- 独自のX7R誘電体を備え、温度安定性を犠牲にせず、ケースサイズ毎に最高の静電容量を提供します。
単層マイクロ波コンデンサ（SLC）
- 単層マイクロ波コンデンサ（SLC）は、様々な機械的構成で単層マイクロ波/ミリ波コンデンサーを提供します。
- TiW/Ni/Auのストレートエッジ、シングルボーダー、及びデュアルボーダーの端子として使用可能です。
LASERtrim®RFチューニングコンデンサ
- LASERtrim®RFチューニングコンデンサは、RF回路の正確な機能チューニングの為のレーザー調整可能なモノリシックセラミック表面実装デバイスで、多くのSMT自動配置、及びリフロー技術と互換性を持っています。
統合パッシブコンポーネント
統合RFパッシブコンポーネント
- バンドパスフィルタ
- ハイパスフィルタ
- EMIフィルタ
- ローパスフィルタ
- バラン
- バランフィルタ
- ダイプレキサ
- パワーデバイダ
- 独自のLTCCプロセスと材料で、小型で非常に安定性能を発揮する統合RFパッシブコンポーネントをご提供します。
- 各セルラーバンド・DECT・WLAN 802.11（a、b、g） ・WiMax・全てのISMバンド・Bluetooth・Zigbee・UWB、及びGPSをカバーする300MHz～14GHzまでのRF帯域で製品を取り揃えています。
- 多くの大手ICメーカーのRFチップセットのリファレンスに採用されており、チップセットに合わせてご提案致します。
セラミックチップアンテナ
- セラミックチップアンテナは、業界最小のフォームファクタを実現し、極度の温度安定性（〜2ppm）を発揮します。
- FR4、PCB、または標準のプラスチックよりも2倍から3倍高い誘電率で、3D電磁シミュレーションレイアウト設計サービスをご提供致します。
- 必要に応じてAEC-Q200自動車認定に対応致します。
セラミックチップアンテナ
アンテナ実装USBドングル
セラミックRFインダクタ
モノリシックセラミックチップインダクタ

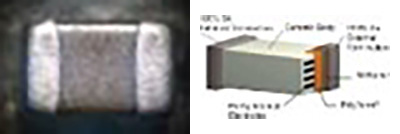

- モノリシックセラミックチップイダクタは、最適な高周波性能を達成するために低損失セラミックと高導電性金属電極のモノリシック構造です。
巻線セラミックチップインダクタ
- 巻線セラミックチップインダクタは、最適な高周波性能を実現するためにワイヤで巻かれた低損失セラミック素材のモノリシック構造です。
セラミック同軸共振器
CRバンドパスフィルタ
- CRバンドパスフィルタは、高除去セラミック同軸共振器フィルターで、優れた狭帯域フィルタリング性能を提供します。
- 160MHz未満で50dBを除去でき、UNII/U-NII Low/U-NII High/U-NII Upper/U-NII-2A/U-NII-3/802.11ax等のアプリケーション用に最適化されています。
- 必要に応じてAEC-Q200自動車認定に対応致します。
モジュールと基板
カスタムLTCCモジュール
- カスタムLTCCファンドリサービスとして、ダイプレクサースイッチ・VCO・パワーアンプ・LTCCテクノロジーを使用した高集積RFモジュール等のワイヤレス通信用の幅広いアプリケーションに向けた製品を製造する機能を備えています。
カスタムLTCC例

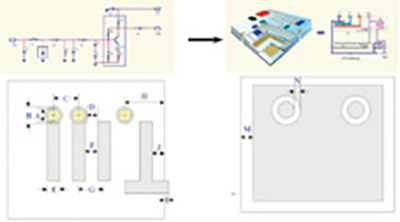

カスタム薄膜基板
- カスタム薄膜基盤として、アプリケーション固有の環境で使用する為の幅広い誘電体を提供しています。
カスタム薄膜基板
プロトタイプ用キット
- コンデンサ & インダクタキット
- コンデンサキット
- インダクタキット
- 非磁性コンデンサキット
- 特定用途向け統合パッシブキット
- 単層コンデンサキット
- プロトタイプ用キットは、RF設計の方に高周波セラミックコンポーネントの幅広い選択肢をご提供します。
- 各キットには、一連のコンポーネントと、最新の製品データが含まれています。
- 必要に応じて限られた値/許容範囲の置換を行えますので、注文時に必要・重要な値をお知らせください。
- 多層セラミックコンデンサキットは、ESRが最も低く、クラス最高のQを提供します。
- 最適なコンデンサ（サイズと値）を選択するために、様々な静電容量の組合せをご提供しています。
【Johanson Directrics】
ジョハンソン・ダイエレクロトリクス社は、1970年にアメリカ・カリフォルニア州で設立され、30年以上に渡って高品質のセラミックチップコンデンサを提供している世界的なメーカーです。 1993年にジョハンソン・テクノロジー社と統合し、お客様の要件を満たす高品質で技術的に進歩したセラミックチップコンデンサのご提案を使命に、迅速なサービス、競争力のあるコストとリードタイム、優れた製品品質の提供を目指し、民生製品・通信機器から車載・医療分野のアプリケーションに多く採用頂いています。様々なICメーカーのリファレンス部品としても採用されており、顧客様への技術サポートを積極的に推し進めています。
表面実装セラミックコンデンサ

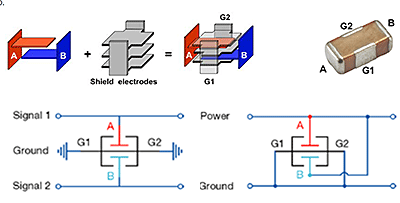

EMI X2Y®フィルタ & デカップリング・コンデンサ
EMI X2Y®フィルタ & デカップリング・コンデンサは、相互インダクタンスの相殺とシールド効果を備えた2つのバランスシャントコンデンサを組み合わせた多層セラミックデバイスで、シングルエンド（パワーバイパス等）または差動構成（変調された電力やブラシ付きDCモーターノイズのリターン等）に素晴らしい除去を提供します。
代表的な製品仕様（これ以外にも多数取り揃えています）
| サイズ | コード | 容量（シングル）[pF] | |||||
|---|---|---|---|---|---|---|---|
| 100 | 220 | 1000 | 2200 | 10000 | 15000 | ||
| 402 | X7R | – | 50V | 50V | 50V | 16V | – |
| 603 | X7R | 100V | 100V | 100V | 100V | 50V | 25V |
| 805 | X7R | 100V | 100V | 100V | 100V | 100V | 50V |
| 1206 | X7R | – | – | – | – | 100V | 100V |
| 1210 | X7R | – | – | – | – | 500V | – |
高温200℃コンデンサ
- 高温200℃コンデンサは、-55℃～200℃の拡張動作温度範囲で安定した性能を発揮します。
- クラスIとクラスIIの製品は、50、100、及び200VのDC電圧定格で利用でき、掘削機・車載用モジュール・産業機器等、幅広い要求の厳しいアプリケーションに対応します。
代表的な製品仕様（これ以外にも多数取り揃えています）
| サイズ | 定格 | 容量範囲 | |||
|---|---|---|---|---|---|
| 電圧 | NP0(Mi～Max) | X7R(Mi～Max) | |||
| 1206 | 630V | 10pF | 1500pF | 1000pF | 0.027μF |
| 1000V | 10pF | 1000pF | 100pF | 0.01μF | |
| 3000V | 10pF | 82pF | 1000pF | 1000pF | |
| 1808 | 630V | 10pF | 3300pF | 1000pF | 0.047μF |
| 1000V | 1pF | 2200pF | 100pF | 0.022μF | |
| 6000V | 1pF | 75pF | 47pF | 150pF | |
| 2225 | 630V | 1000pF | 0.027μF | 0.01μF | 0.39μF |
| 1000V | 100pF | 0.018μF | 1000pF | 0.18μF | |
| 6000V | 10pF | 470pF | 100pF | 1200pF | |
高電圧MLCコンデンサ
- 高電圧MCLコンデンサは、定格10～200VDCのNPO/X7R/X5R/Y5Vの誘電体で、標準表面実装セラミックチップタイプを幅広く提供します。
大型MLCコンデンサ
- 大型MCLコンデンサは、定格50～5000 VDCのNPO/X7Rの誘電体で、1825/2220/2225のSシリーズと1515/2520/3530/3630のHシリーズの表面実装タイプを提供致します。
AC Safety 電源コンデンサ
- X1、X2、及びY2のAC Safetyコンデンサは、PCネットワーク、モデム、FAX、及びその他の機器におけるAC電圧サージ、及び落雷保護用に設計されています。
- IEC/EN/UL/TUV等の安全規格を取得しています。
代表的な製品仕様（これ以外にも多数取り揃えています）
| X1/Y2 | 容量範囲 | |||
|---|---|---|---|---|
| サイズ | NP0 (Min～Max) | X7R (Min～Max) | ||
| 1808 | 5pF | 330pF | 150pF | 2200pF |
| 2211 | 5pF | 1000pF | 150pF | 2200pF |
| 2220 | 5pF | 1200pF | 100pF | 4700pF |
Poluterm®セラミックコンデンサ
- Poluterm®セラミックコンデンサは、銀が充填された導電性エポキシを終端を採用し、より大きな曲げ力を吸収し、屈曲亀裂耐性を実現します。
積層セラミックコンデンサ
- 積層セラミックコンデンサは、定格10～200VDCのNPO/X7R/X5R/Y5Vの誘電体で、標準表面実装タイプを幅広く提供します。
Tanceram®コンデンサ
- Tanceram®コンデンサは、は、低ESR性能で、低容量値で同等の回路性能を実現でき、タンタルコンデンサの代わりに使用できます。
- DCリークと電流流出が少ないため、バッテリー寿命に寄与し、高いDCブレークダウン電圧定格で、タンタルコンデンサよく見られる電圧ディレーティングがなくなります。
錫鉛MLCCコンデンサ
- 高信頼性、航空宇宙、及びWiskerが懸念されるアプリケーション向けに、全てのSMT MLCC製品の錫鉛メッキバージョンを提供します。
チップ&リングコンデンサ
- チップ&リングコンデンサは、ACリンギング電圧を通過させながらライン電圧（通常-48 VDC）のブロックを提供する必要があるテレコムリンガー回路アプリケーション用に特別に設計されています。
ロー・インピーダンス・コンデンサ
チップ・フィードスルー・フィルタコンデンサ
リード付きコンデンサ
SMPSスイッチモードスタックコンデンサ
- SMPSスイッチモードスタックセラミックコンデンサは、大きな静電容量値を特長とし、低ESR（等価直列抵抗）、及び低ESL（等価直列インダクタンス）を実現する為、高電力。及び高周波アプリケーションに最適です。
高温積層コンデンサ
高温積層コンデンサは、最高200℃の温度に対応し、ミリタリーグレードのセラミックの為のMLC設計を備えています。
- 定格電圧 ： 50VDC～200VDC
- 誘電体タイプ ： NP0、X7R
- 静電容量範囲 ： 0.01pF～47μF
- 使用温度範囲 ： ～200℃
- ミリタリ―グレードのセラミック採用
Mini-Switchmode®コンデンサ
- Mini-SwitchMode®セラミックコンデンサは、タンタルコンデンサの高静電容量の利点と、セラミックコンデンサの低いESR性能を組合せており、「J」と「L」リード構成で、応力を緩和し、基板の屈曲によるクラックを防止する上に、Jリードは、SMTチップと同じ半田ランドを使用できます。
BMEMini-Switchmode®コンデンサ
- BMEMini-Switchmode®コンデンサは、BME（ベースメタル電極）構造を採用し、PME（貴金属電極）の対応物と比較して、300〜400％の静電容量の増加とコンポーネントサイズの削減を実現します。
スイッチモードラジアルリードコンデンサ
- 25〜500VDCの定格動作電圧
- 頑丈なエポキシコーティングで保護を強化
- コンパクトなMLC
高電圧ラジアルリードコンデンサ
- 500〜5,000VDCの定格動作電圧
- 頑丈なエポキシコーティングで保護を強化
- コンパクトなMLC
200℃定格ラジアルリードコンデンサ
- 定格電圧 ： 50V～4KV
- 誘電体タイプ ： NP0、X7R
- 静電容量範囲 ： 220 pF～3.9μF
- 使用温度範囲 ： ～200℃
- コンパクトなMLC
精密パワーレジスタ
- 巻線精密レジスタ
- 巻線高電力定格レジスタ
- 巻線シャーシ・マウント・レジスタ
- 薄膜精蜜レジスタ
- 金属エレメント電流検出レジスタ
- 高電力・低インダクタンス・レジスタ
- 厚膜高温レジスタ
- パワー薄膜レジスタ
- 精密電流レジスタ
- 巻線精密レジスタには、抵抗巻線精度（RWP/RWF）、巻線高電力定格（RWH）、巻線シャーシマウント（RWC）、薄膜精密（RNP）、金属エレメント電流検出（RNC）、高電力低インダクタンス（RHX/RMC）、厚膜高温（RKS）、及び、パワー薄膜（RHF）の各製品シリーズを取り揃えています。
代表的な製品仕様（これ以外にも多数取り揃えています）
| RNP | 抵抗レンジ | 電力 | 耐電圧 | 公差 | 温度依存性 | 温度範囲 | 絶縁耐圧 |
|---|---|---|---|---|---|---|---|
| シリーズ | 定格 | ||||||
| C2 | 0.005～3kΩ | 1W | 1000VAC | ±0.01%～±5% | ＞10Ω：±20ppm/℃ | -55℃～275℃ | ＞1000MΩ/Dry |
| C5 | 0.01～50kΩ | 4W | 1～10Ω：±50ppm/℃ | ||||
| D1 | 0.005～0.05Ω | 1W | 500VAC | ±0.1%～±5% | ±200ppm/℃ | ||
| Call Factory For Lower |
パワーインダクタ
- セミシールド（コーティング）パワーインダクタ
- シールド付きパワーインダクタ
- セミシールド（コーティング）パワーインダクタ（LPCシリーズ）は、最小サイズで高出力機能を必要とする電子回路用に設計されており、0.68µH〜220µHのインダクタンス値を特徴として、DC/DCコンバーター・電源・データストレージデバイス・科学デバイス・産業用及び家庭用電化製品に最適な製品です。
代表的な製品仕様（これ以外にも多数取り揃えています）
| サイズ | インダクタンス範囲 | 電流定格 | 電流温度定格 | 直流抵抗 | 動作温度 |
|---|---|---|---|---|---|
| 2410 | 0.68～22.0μH | 0.40～2.60A | 0.40～2.50A | 60m～1470mΩ | -25～+120℃ |
| 3015 | 1.00～100.0μH | 0.25～2.30A | 0.30～2.30A | 28m～2100mΩ | -40～+120℃ |
| 4018 | 0.82～220.0μH | 0.30～4.70A | 0.28～4.00A | 16m～2960mΩ | |
| 6045 | 1.00～220.0μH | 0.55～8.60A | 0.50～6.50A | 10m～1470mΩ |
セミシールド（コーティング）パワーインダクタ
シールド付きパワーインダクタ
プレーナーコンデンサ
プレーナーアレイコンデンサ
- EMIフィルタリング用のプレーナーアレイコンデンサは、優れたRF性能と高いSRF（直列共振周波数）を実現します。
セラミックコンデンサ基板
セラミックコンデンサ基板
- Cap-Strate®セラミックコンデンサ基板は、大量のバルク容量をセラミック基板に統合し、大きなディスクリート容量性コンポーネントを排除して、重要なスペースを節約し、組み立てプロセスを簡略化します。
- 大規模なカスタム形状の設計と製造におけるの豊富な経験により、お客様の様々な設計課題を解決するユニークで革新的なソリューションを開発することができます。
プロトタイプ用キット
- 高電圧セラミックコンデンサキット
- EMIセラミックコンデンサキット
- Tranceram®拡張範囲コンデンサキット
- SMTコンデンサキット
- プロトタイプ用キットは、試作設計作業用に様々なチップコンデンサキットを提供します。
- 各キットには、タイプ、サイズ、または電圧毎にグループ化されており、一般的な値と許容差の選択肢が含まれています。全てのチップは、SMTリフロー半田プロセスの互換性の為に、ニッケルバリアで終端されています。
- 必要に応じて限られた値/許容範囲の置換を行えますので、注文時に必要・重要な値をお知らせください。
