高千穂交易㈱が国内代理店を務めるモノリシックパワーシステムズ社(以下、MPS社)は、米国 サンノゼに1997年に設立されたアナログ半導体メーカです。
MPS社は独自のBCDプロセスにより業界最高水準の低ON抵抗を実現し、高効率、さらには高品質の製品を取り揃えております。
設立以来、順調に売上規模を拡大しており、2004年にはNASDAQに上場しております。
製品ラインアップも大幅拡充しており、幅広いアプリケーションにてご採用頂いております。

  • 特長
  • ラインナップ
  • 関連製品
  • 関連情報

特長

独自のプロセス

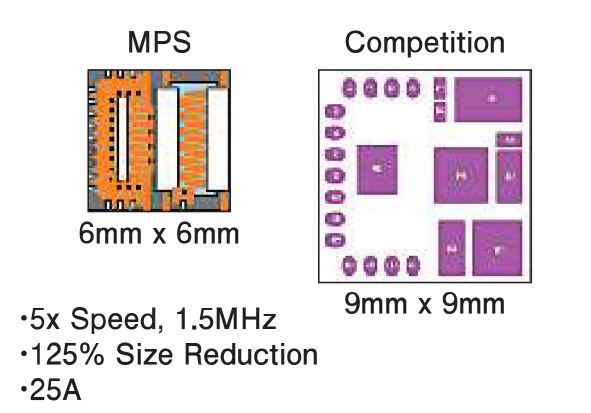

独自のBCDプロセスによりダイサイズのシュリンクを実現しています。

パッケージ技術

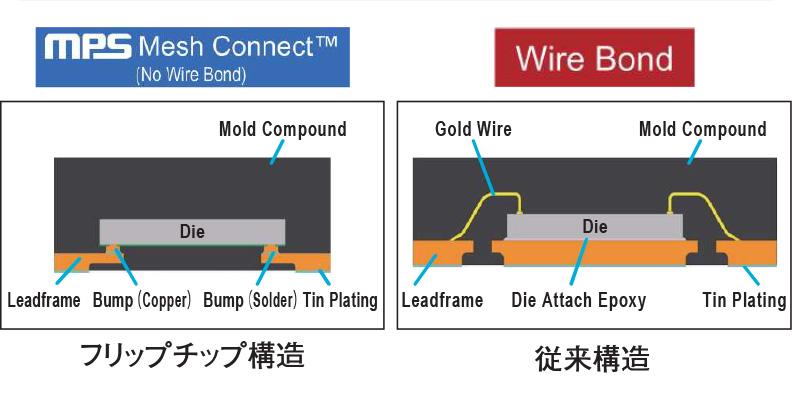

MPS社では、チップ-フレーム間の接続を従来のワイヤーに代わって銅の柱を用いる事により、ワイヤーに起因する浮遊容量、配線抵抗の低減を実現しております。

高品質

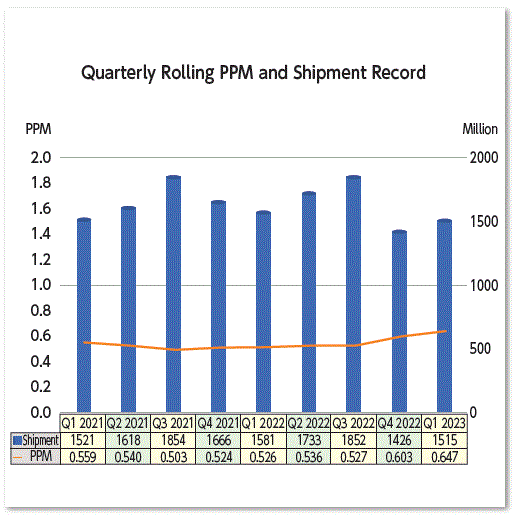

出荷量に対しての返却率が、1PPMを下回る非常に低い水準となっております。

生産継続性

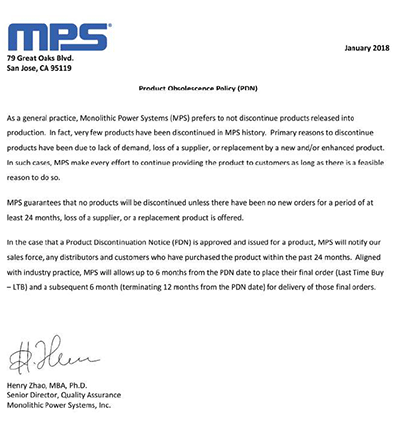

基本的にご注文を頂いている間は、生産継続することをポリシーとしており、HPにも掲載しております。
PDFはこちらをご覧ください。

ラインナップ

AC/DC Power Conversion

  • High-Voltage Buck Regulator
  • High-Voltage LDO
  • Flyback Controller
  • Flyback Synchronous Rectifier
  • Active PFC Controller
  • LLC Resonant Converter Controller
  • LLC Synchronous Rectifier
  • PFC & LLC Combo Controller
  • X Cap Bleeder

DC/DC Power Conversion

  • Step-Up (Boost)
  • Step-Down (Buck)
  • Buck/Boost
  • PMIC
  • CPU Core Power
    50A DrMOS in a 5x5mm QFN

Battery Management

  • Li-lon Single and Multi-Cell
  • USB Complaint Chargers
  • Switching Chargers
  • Linear Chargers
  • Integrated Power Bank Solutions

Class-D Audio


  • Analog Input Class-D Amplifiers
  • PWM Input Power Stages

Display Backlighting Power

  • Backlight Drivers
  • Electro-Luminescent Drivers
  • Photo Flash Drivers
  • LCD Power Supplies

E-Fuse, USB & Load Switches


  • Programmable Current Limit
  • up to 50A per Device
  • Adjustable Slew Rate
  • Reverse Current Blocking
  • Output Discharge (Load Switch)
  • Integrated auto detection
  • Pin Compatible
  • Parallel able up to 10 Devices
  • PMBus Command and Control

Automotive & Industrial


  • AEC-Q100
    DC/DC
    LED Lighting
    Power Modules
    Motor Drivers
    USB Charging
    Display Backlighting
    Precision Analog

LED Lighting & Illumination


  • TRIAC Dimmable AC/DC LED
    Controller
  • PWM and Analog Dimmable AC/DC
    LED Controller
  • DC/DC LED Controller:
    Buck, Boost, & Buck-Boost
  • LED Protection IC

Computing Power

  • CPU Core Power
  • High current DrMOS
    60A DrMOS in a 4x5mm QFN
  • POL

Motor Drivers & Position Sensors

  • Brushless DC Motor Driver
  • Stepper Motor Driver
  • Brushed DC Motor/Solenoid Driver
  • Half-Bridge/Full-Bridge/Three-Phase
    Power Stages
  • Magnetic Angular Position Sensors

Power Modules


  • 6V, 600mA-4A
  • 16V, 600mA-60A
  • 21V, 600mA-2A
  • 36V, 600mA-5A
  • 55V, 1A-3A
  • 75V, 300mA

Precision Analog


  • Analog Switches
  • Current Sense Amplifiers
  • Operational Amplifiers
  • Voltage Reference

DCDCモジュール

小型フルモールドパッケージにDC-DCコンバータIC, インダクタを内蔵し、最小クラスのDC-DC電源を実現しております。

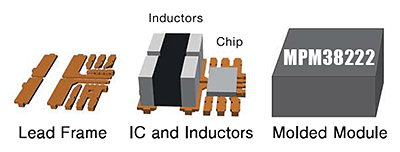

一般的なICと同様に、リードフレームに各素子を直接実装しパッケージングする構造の為、安価で高信頼性実現しております。また、通常使用では接続不要のスイッチング端子を設ける事で、追加のノイズ対策や動作確認を行い易くする等、ピン配置も考慮した設計となっています。リフロー回数は3回OK。

非常に数多くの降圧DCDCモジュールのラインナップに加え、昇圧、昇降圧、多出力のDCDCモジュールもラインナップに加わる予定です。

降圧DCDCモジュール

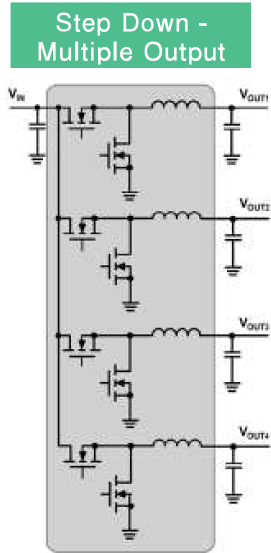

多出力DCDCモジュール

MPM3596,MPM54304,MPM82504,MPM54502,MPM38111,MPM38222,MPMxxxx

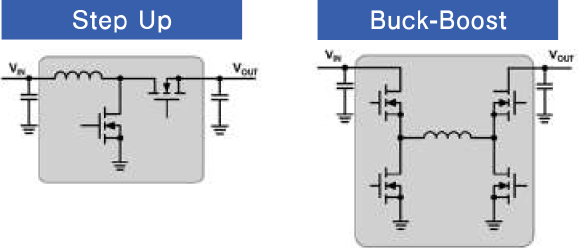

昇圧・昇降圧DCDCモジュール

MPMxxxx,MPM4106,MPM4210,MPM4330,MPM4730

MPM3695-10 / MPM3695-25
  • 入力電圧範囲:4V – 16V
  • 出力電圧範囲:0.5V – 5.5V
  • 出力電流10A (MPM3695-10)/ 25A (MPM3695-25)
    並列運転で最大250Aまで供給可能
  • 出力リモートセンス
  • PMBusにより、出力電圧や動作周波数等の設定が可能
  • 過電流(自動復帰またはラッチ), 過電圧, 過熱保護内蔵
    パッケージ:
    8×8 QFN-45 (MPM3695-10), 10×12 QFN-55 (MPM3695-25)
MPM54304
  • Lまで内蔵の4出力モジュール
  • 入力電圧範囲:4V – 16V
  • 出力電流:3A/3A/2A/2A
  • 出力電圧範囲:0.55V -5.5V
  • Power on/off シーケンスも個別設定可能
  • シーケンス等を個別設定可能
    – 個別設定を書込み状態で納入
    – MTPにより、顧客再度で不揮発性メモリの書換可能
    – Hostとの接続があれば、都度I2Cでレジスタ設定可能
  • パッケージ:QFN package (7x7x2mm)

DCDCコンバータ

パワー素子内蔵で設計を容易にし、幅広いラインナップを揃えております。
*以下代表製品の記載になります

降圧DCDCコンバータ

※全て同期整流タイプになります。

MP4581,MPQ8880,MPQ8883,MPQ8886,MP9457,MP4431,MP4432,MP4433,MP9473,MP9447,MP2457,MP9942,MP9943,MP2330x,MP2395,MP2322,MP2317,MP2386,MP8720,MP8719,MP8759,MP2345,MP1653x,MP2333x,MP1654x,MP2326,MP1655x,MP2236,MP8770x,MP2276,MP8771x,MP8714,MP8772x,MP8795,MP8795H,MP8796,MP8774,MP1651x,MP9322,MP1652x,MP2332x,MP2223,MP1614x,MP2147,MP8770C,MP8774x,MP8795,MP8795,MP2145,MP2276,MP1613x,MP1603x,MP1612x,MP1602x,MP1611x,MP1601x,MP2131,MP2329x,MP8756,MP2349,MP2384x,MP2348,MP2331x,MP2394,MP2344,MP2269,MP2263,MP2491C

昇圧DCDCコンバータ

※より高い電圧を出力可能な製品も御座います。カタログは別途弊社までお問い合わせ下さい。

MPxxxx, MP3432,MP3431,MP3414,MP3410,MP3416,MP3120,MP3418,MP3414A/15,MP3422,MP3424

昇降圧DCDCコンバータ

MP4245, MP28167-A, MP8859,MP2980/84,MPxxxx, MP1400,MP28160,MP5461,MP28163,MP2155,MP28164

PMIC

※製品カタログは別途弊社までお問い合わせ下さい。

品名 Vin(V) Iout(A) Vout(V) パッケージ 備考
MP5416 2.8-5.5 2/2.5/4/4.5 0.6-3.9 QFN-28(4x4mm) With 5 x LDOs, I2C and MTP Interface
MP5470 4-16 2/2/3/3 0.55-7 QFN-22(3x4mm) I2C and MTP Interface

E-Fuse/Load Switches

MPSのE-Fuseは、過電流保護、過電圧保護、逆流電流防止、ソフトスタート等の機能を盛り込んだパワースイッチのラインアップが豊富に御座います。

MP62055,MP62550/1,MP5075L,MP5083,MP5075,MP5017,MP5036A,MP5087,MP5016,MP5016H/-L,MP5036,MP5059,MP5061,MP5022C,MP5021B,MP5023,MP5095,MP5092,MP5094

モータドライバ

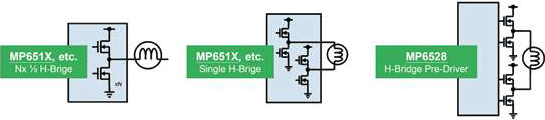

H-Bridges

(DC Brush, Solenoid, Relays)

MP6514,MP6513,MP6550,MP6516,MP6610,MP6515,MP6522,MP6519,MP6619,MP6528

Dual H-Bridge &Stepper Motors

MP6506,MP6507,MP6508,MP6509,MP6600,MP6518/MP6520,MP6501A,MP6500,MP6500A,MP6504 MP6601

Brushless DC Motor Pre-Driver

Brushless DC Motor Power Stage

Brushless DC Fan Drivers

磁気式アングルポジションセンサ

  • MagAlpha

バッテリーチャージャー

※製品カテゴリの記載になります。

※製品カタログは別途弊社までお問い合わせ下さい。
