高千穂交易㈱が国内代理店を務めるLumissil Microsystems はファブレスのメモリー製品サプライヤーであるISSIにより、独立したアナログ＆ミックスドシグナル部門として2020年に創設されました。Lumissil Microsystems はアナログ＆ミックスドシグナル(AMS)製品、特定アプリケーション向けMCU,コネクティビティ製品に注力し、市場の多様なご要望にお応えします。
- ラインナップ
- 関連製品
- 関連情報
ラインナップ
LEDドライバIC
Lumissilの代表製品であるLEDドライバに関しては、様々なセットで使用できるマルチチャネル、マトリクスドライバを多数ラインアップしております。またLEDドライバ＋タッチセンサの複合製品のラインアップも充実させています。ここでは、それらの一部をご紹介いたします。

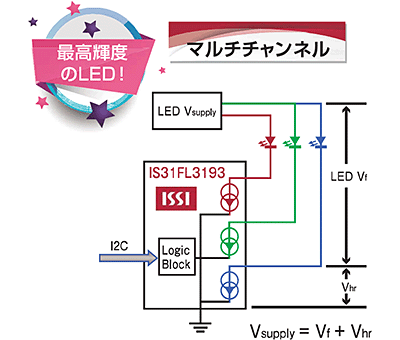

マルチチャンネルLEDドライバ
| IS31FL3206 | IS31FL3216A | IS31FL3209 | IS31FL3238 | IS31FL3235A | IS31FL3236A | IS31FL3237 | |
|---|---|---|---|---|---|---|---|
| Channels | 12 | 16 | 18 | 18 | 28 | 36 | 36 |
| RGB | 4 | 5 | 6 | 6 | 9 | 12 | 12 |
| LED Current Per Channnel(mA) | 23mA Tpy. | 21mA Tpy. | 28mA Tpy. | 46mA Tpy. | 23mA Tpy. | 23mA Tpy. | 23mA Tpy. |
| 38mA Max. | 33.6mA Max. | 76mA Max. | 76mA Max. | 38mA Max. | 38mA Max. | 38mA Max. | |
| LED Configuration | Common Anode | Common Anode | Common Anode | Common Anode | Common Anode | Common Anode | Common Anode |
| Interface | I2C 400khz | I2C 400khz | I2C 400khz | I2C 1MHz | 12C 400khz | 12C 400khz | I2C 1MHz |
| Ip(Typ)(mA) | 5 | 5.2 | 9 | 5 | 9 | 9 | 5 |
| ISD(uA) | 3 | 1 | 3 | 3 | 3 | 3 | 3 |
| PWM Frequency | 22kHz/3kHz | 26kHz | 22kHz/3kHz | 125Hz～62kHz | 3kHz/22kHz | 3kHz/22kHz | 125Hz～62kHz |

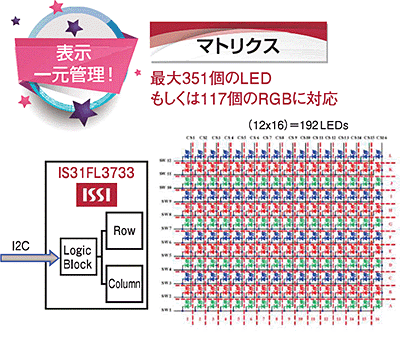

マトリクスLEDドライバ
| Part Number | 4th Gen | ||||
|---|---|---|---|---|---|
| IS31FL3743A/B | IS31FL3746A/B | IS31FL3745 | IS31FL3741 | IS31FL3742 | |
| LED最大Dot数 | 198(18×11) | 72(18×4) | 144(18×8) | 351(39×9) | 180(30×6) |
| RGB LED | 66 | 24 | 48 | 117 | 60 |
| スキャン手法 | Single scan | Single scan | Single scan | Single scan | Single scan |
| I2C スピード | 1MHz 12MHz SPI |
1MHz 12MHz SPI |
1MHz | 1MHz | 1MHz |
| プログラマブルI2Cアドレス | 16 | 16 | 16 | 4 | 4 |
LEDドライバ+タッチセンサコントローラ
| 品名 | センサ種類 | 電源仕様[V] | 特徴 | パッケージ |
|---|---|---|---|---|
| IS31SE5114 | キャパシティブ | 2.2-5.5 | LEDドライバ+タッチセンサコントローラ | LQFP64 |
| IS31FL3800 | キャパシティブ | 2.7-5.5 | 18×4LEDドライバ＋タッチセンサコントローラ | QFN-60 |
| IS31FL3801 | キャパシティブ | 2.7-5.5 | 16×8LEDドライバ＋タッチセンサコントローラ | QFN-60 |
