高千穂交易㈱が国内代理店を務めるＧＮＩ社は１９９８年設立（本社：韓国龍仁市）のＲＦコンポーネントメーカになります。。韓国の通信装置に多くのフィルタ製品を供給しており、米国、日本の通信装置へも製品供給を行っております。優秀企業としての表彰を受けており、お客様の要求仕様に合わせカスタムでの開発を行えます。現在は5G向けのフィルタも供給を行ってます。
- ラインナップ
- 関連製品
- 関連情報
ラインナップ
無線通信局向け製品
フィルタ
- Single filter
- Multiband filter
- Diplexer
- Duplexer

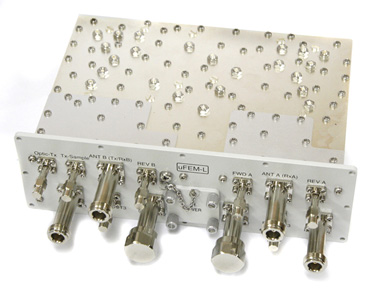

RFフィルタ
450MHz ～18GHz帯まで対応できる幅広いラインアップ。
お客様の要求仕様に合わせ開発を行えます。
[特長]
- 高信頼性
- 柔軟なカスタム対応
- 市場実績
- 共振器に誘電体使用可能
- 低インサーションロス
- ハイパワーハンディング
- 高アイソレーション
- 低ＩＭＤ
- 高Ｑ値でのデザイン
- 低重量
[アプリケーション]
BTS、不感知帯、Ｐ２Ｐ、業務無線
[代表的なｽﾍﾟｯｸ]
| Parameter | 2G RX | 2G TX | 3G RX | 3G TX | DMB | ||
|---|---|---|---|---|---|---|---|
| Frequency Range | 824.0～849.0 MHz | 869.0～894.0 MHz | 1940.3～1959.7MHz | 2130.0～2149.7 MHz | 2632.5～2652.5 MHz | ||
| Bandwidth | 836.5±12.5 MHz | 881.5±12.5 MHz | 1950.0±9.7 MHz | 2140.0±9.7 MHz | 2642.5±10.0 MHz | ||
| Insertion Loss (Max.) | 3.5 dB | 1.5 dB | 0.3 dB | ||||
| Pass Band Ripple (Max.) | 2.5 dB | 0.3 dB | 1.0 dB | 0.1 dB | |||
| Return Loss (Min.) | 18.0 dB | ||||||
| Attenuation | @821.0 MHz Under | 20.0 dBc | – | ||||
| (Min.) | @851.0 MHz Under | 25.0 dBc | – | ||||
| Fc±12.5 MHz | – | 10.0 dB | 18.0 dB | – | |||
| 9.0 kHz～800.0 MHz | – | 80.0 dB | – | ||||
| 800.0～1870.0 MHz | – | 60.0 dB | 80.0 dB | – | |||
| 2.3～2.7 GHz | – | 80.0 dBc | – | ||||
| Isolation (Min.) | 60.0 dBc | 100.0 dBc | 50.0 dBc | ||||
| 2nd Harmonic (Min.) | – | 80.0 dBc | – | 80.0 dBc | – | ||
| Delay Variation | 1FA | – | – | 30.0 ns | – | ||
| (Max.) | 4FA | – | – | 30.0 ns | – | ||
| Coupling Value | – | 30±1.0 dB | – | 40±1.0 dB | – | ||
| Coupling Directivity (Min.) | – | 15.0 dB | – | 15.0 dB | – | ||
| Input Power (Max.) | – | 30.0 W (Peak) | – | 30.0 W | – | ||
| (Peak) | |||||||
| Impedance | 50.0±5.0 Ω | ||||||
| Operation Temp. | －30.0～70.0 ℃ | ||||||
RFシステム部品
- Up/Down Converter
- Multi Band Combiner（21 by 1）
- Low Noise Amplifier（LNA）
- RF Combiner/ Divider, Diplexer
- Coupler
- Splitter
- Phase Shifter
- Delay filter
- Arrester
- Attenuator
基地局を構成する上で必要不可欠な様々なコンポーネントを、貴社のシステムに最適なソリューションで提供いたします。
2.6GHz BPF
5-6GHz
WAVE GUIDE FILTER
10GHz～15GHz
WAVE GUIDE DUPLEXER
LNA
ARRESTER
ICS-Multiplexer
Delay Filter
