特長
構成品

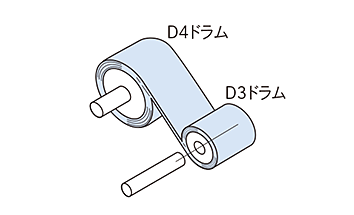

コンストンばね・ブラケット・C型止め輪・ワイヤ・シャフト・D3ドラム・ワイヤドラムD4ドラム・ターミナル

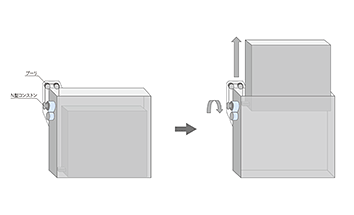

最適な使用場所
- 荷重となる物(ワーク)の移動にガイドがなく自由度が欲しいとき
- ワイヤで引き廻しをしたいとき（直線的に設置できないときなど）
- C型コンストンばねを通すスペースがないとき
- コンストンばね自体に他の物体を接触させたくないとき
- C型コンストンばねではストロークが足りないとき
- C型コンストンはばねがそのまま引き出されるので、外観的不都合なとき
仕様・外形図
| 材質 | コンストンバネ | ばね用ステンレス |
|---|---|---|
| ブラケット | SUS | |
| C型止め輪 | ||
| ワイヤ | ||
| シャフト | SWCH相当 ニッケルメッキ | |
| D3ドラム | PP | |
| ワイヤドラム D4ドラム | ||
| ターミナル | Fe 三価クロメート | |
| ワイヤ出力 | 1.96N(0.2kgf)～14.7N(1.5kgf) | |
| ワイヤの引き出し方向 | 標準は右引き出し( R ) （図面通り） 左引き出し( L )は受注生産品 |
|
ラインナップ
出力公差 – 0 / ＋15%
| 型式 | ワイヤ出力 N(kgf) |
ワイヤストローク(mm) | ライフ×千回 | 寸法(mm) | CADダウンロード | ||||
|---|---|---|---|---|---|---|---|---|---|
| L | W | H | G | K | |||||
| NWS0.2-1-R（又はL） | 1.96(0.2) | 1,000 | 20 | 70 | 46 | 33 | (10) | (32) | ダウンロード |
| NWS0.4-1-R（又はL） | 3.92(0.4) | 〃 | 11 | 〃 | 〃 | 〃 | 〃 | 〃 | ダウンロード |
| NWS0.8-1-R（又はL） | 7.84(0.8) | 〃 | 4 | 〃 | 〃 | 〃 | 〃 | 〃 | ダウンロード |
| NWS0.3-2-R（又はL） | 2.94(0.3) | 〃 | 30 | 90 | 〃 | 42 | 〃 | (41) | ダウンロード |
| NWS0.5-1-R（又はL） | 4.9(0.5) | 〃 | 22 | 〃 | 〃 | 〃 | 〃 | 〃 | ダウンロード |
| NWS0.6-2-R（又はL） | 5.88(0.6) | 〃 | 16 | 〃 | 〃 | 〃 | 〃 | 〃 | ダウンロード |
| NWS1.0-1-R（又はL） | 9.8(1.0) | 〃 | 11 | 〃 | 〃 | 〃 | 〃 | 〃 | ダウンロード |
| NWS1.2-2-R（又はL） | 11.76(1.2) | 〃 | 8 | 〃 | 〃 | 〃 | 〃 | 〃 | ダウンロード |
| NWS1.5-1-R（又はL） | 14.7(1.5) | 〃 | 6 | 〃 | 〃 | 〃 | 〃 | 〃 | ダウンロード |
＊仕様以外にもワイヤ引込力の違う標準品を取り揃えております。また、特注対応致します。お問い合わせ下さい。
＊寸法については、予告なしに仕様変更する場合があります。正式採用に際しては、弊社営業まで内容をご確認ください。
