スプリング 定荷重ばね CS型シリーズ

機構部品・機能製品

副板付コンストンバネをドラムに巻き付けたものです。コンストンの外端を引っ張ると軸上でドラムが回転して、コンストンが引き出されます。元の形に戻ろうとする方向に力が働き、この戻る力を利用します。この力は引っ張る長さ（ストローク）の長短に関わらず常に一定です。

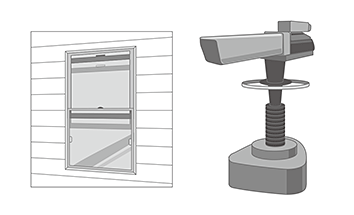

特長

構成品

コンストンバネ・副板・ドラム

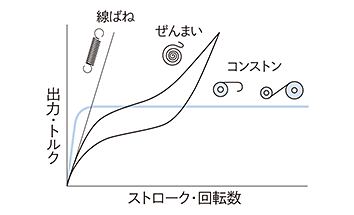

線ばねとの違い

  • 線ばねはストロークと出力の関係が比例しており、ストロークが長くなるほど、力は徐々に強くなりますが、コンストンバネはドラムから約1/2回転分引き出した位置から最大出力に達し、最大出力に達した後は、ストロークをいくら伸ばしても出力は変化しません。
  • 線ばねは線ばね自体のスペースが必要ですが、コンストンバネは長尺のストロークのばねが、小径のドラムに収まるため、取り付けスペースが少なくて済みます。

セット長さ＋ストローク

基本的にドラムから約1/2回転分以上、コンストンバネが引き出した長さが「セット長さ」となります。「セット長さ」＋「ストローク」範囲（繰り返し作動範囲）となりますので、セット長さ」＋「ストローク」が規定範囲内になるようにご使用ください。

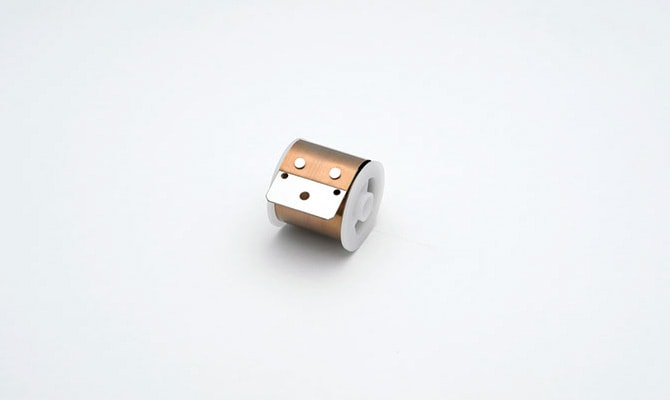

CS3.9-1

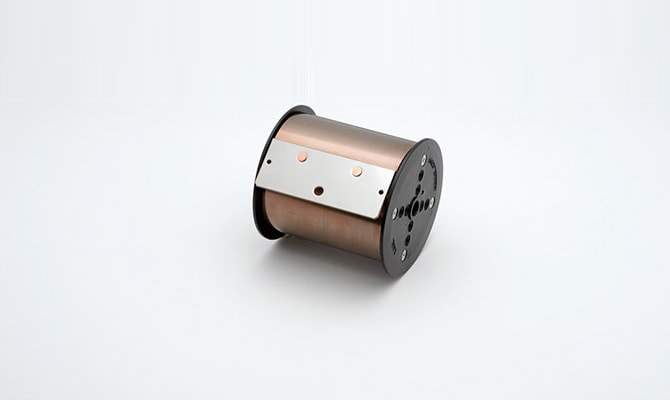

CS15.0-2

仕様・外形図

材質 コンストンバネ ばね用ステンレス
副板 SUS
D3ドラム プラスチック(PP)又はAL (型式により異なります)
リベット CuまたはAL (型式により異なります)
出力 0.49N(0.05kgf)～147N(15.0kgf)

※該当製品に対する材質詳細はお問い合わせください。

ラインナップ

出力公差 – 0 / ＋15%

型式 出力N(kgf) Set＋
Stroke
max
(mm)※		 ライフ×千回 先端取付穴 ドラム(mm) 副板幅f 膨らみ CADダウンロード
直径φ 位置k a(φ) b c d(φ) e(φ) SW(mm)
CS 0.05-1* 0.49(0.05) 500 160 3.2 5 26 17 18 5.2 8.2 10 (16) ダウンロード
CS 0.1-1* 0.98(0.1) 500 50 3.2 5 26 17 18 5.2 8.2 10 (16) ダウンロード
CS 0.2-1* 1.96(0.2) 500 35 3.2 5 26 17 18 5.2 8.2 10 (16) ダウンロード
CS 0.4-1* 3.92(0.4) 1,000 37 4.5 8 34 25.6 27.6 10.2 13 20 (18) ダウンロード
CS 0.6-1* 5.88(0.6) 1,000 25 4.5 8 34 25.6 27.6 10.2 13 20 (18) ダウンロード
CS 0.8-1* 7.84(0.8) 1,500 25 4.5 8 34 30.6 32.6 10.2 14 25 (18) ダウンロード
CS 1.0-1 9.8(1) 500 6 4.5 5 26 17 18 5.2 8.2 13 (16) ダウンロード
CS 1.0-2* 1,000 19 4.5 8 38 26.2 27.6 10.2 14 20 (21) ダウンロード
CS 1.2-1 11.76(1.2) 1,500 34 4.5 8 44 40.6 42.6 10.2 14 35 (26) ダウンロード
CS 1.4-1 13.72(1.4) 1,000 9 4.5 8 34 25.6 27.6 10.2 13 20 (18) ダウンロード
CS 1.4-2 1,000 33 6.5 8 44 45.6 47.6 10.2 16 40 (26) ダウンロード
CS 1.6-1* 15.68(1.6) 1,500 17 4.5 8 38 35.6 37.6 10.2 16 30 (21) ダウンロード
CS 1.8-1 17.64(1.8) 1,500 9 4.5 8 34 30.6 32.6 10.2 14 25 (18) ダウンロード
CS 2.0-1 19.6(2) 1,000 6 4.5 8 38 26.2 27.6 10.2 14 20 (21) ダウンロード
CS 2.0-2* 1,000 16 4.5 8 44 35.6 37.6 10.2 14 30 (26) ダウンロード
CS 2.2-1 21.56(2.2) 1,000 8 4.5 8 44 25.6 27.6 10.2 14 20 (26) ダウンロード
CS 2.2-2 1,000 19 4.5 8 44 40.6 42.6 10.2 14 35 (26) ダウンロード
CS 2.4-1 23.52(2.4) 1,000 6 4.5 8 38 30.6 32.6 10.2 14 25 (21) ダウンロード
CS 2.6-1 25.48(2.6) 1,000 9 4.5 8 44 30.6 32.6 10.2 14 25 (26) ダウンロード
CS 2.9-1 28.42(2.9) 1,000 6 4.5 8 38 35.6 37.6 10.2 16 30 (21) ダウンロード
CS 2.9-2 1,000 20 6.5 8 54 46 49 10.2 16 40 (32) ダウンロード
CS 3.2-1* 31.36(3.2) 1,000 8 4.5 8 44 35.6 37.6 10.2 14 30 (26) ダウンロード
CS 3.2-2 1,000 7 4.5 8 38 40.6 42.6 10.2 14 35 (21) ダウンロード
CS 3.5-2 34.3(3.5) 1,000 7 4.5 8 38 43.6 45.6 10.2 16 38 (21) ダウンロード
CS 3.5-3 1,000 21 6.5 8 54 56 58 10.2 16 50 (33) ダウンロード
CS 3.9-1 38.22(3.9) 1,000 8 4.5 8 44 40.6 42.6 10.2 14 35 (26) ダウンロード
CS 3.9-3 1,000 17 6.5 8 67 47 49 10.2 16 40 (41) ダウンロード
CS 4.3-1* 42.14(4.3) 1,000 8 4.5 8 44 43.6 45.6 10.2 16 38 (26) ダウンロード
CS 4.7-2 46.06(4.7) 1,000 9 6.5 8 44 50.6 52.6 10.2 14 45 (26) ダウンロード
CS 5.2-1* 50.96(5.2) 1,500 6 4.5 8 60 37 40 10.2 16 30 (36) ダウンロード
CS 5.2-2 1,000 18 6.5 8 70 56 59 10.2 16 50 (48) ダウンロード
CS 5.7-1 55.86(5.7) 1,000 8 6.5 8 44 55.6 57.6 10.2 14 50 (26) ダウンロード
CS 5.7-2 1,500 12 6.5 8 54 56 58 10.2 16 50 (33) ダウンロード
CS 5.7-3 1,000 17 6.5 8 67 67 69 10.2 16 60 (41) ダウンロード
CS 6.5-2 63.7(6.5) 1,000 14 6.5 8 95 47 49 10.2 16 40 (60) ダウンロード
CS 7.5-2 73.5(7.5) 1,000 14 6.5 8 95 57 59 10.2 16 50 (60) ダウンロード
CS 8.5-2 83.3(8.5) 1,000 13 6.5 8 95 57 59 10.2 16 50 (60) ダウンロード
CS 10.0-2 98(10) 1,000 13 6.5 8 95 67 69 10.2 16 60 (60) ダウンロード
CS 11.5-2 112.7(11.5) 1,000 13 6.5 8 95 77 79 10.2 16 70 (60) ダウンロード
CS 13.0-2 127.4(13) 1,000 14 6.5 8 95 87 89 10.2 16 80 (60) ダウンロード
CS 15.0-2 147(15) 1,000 13 6.5 8 95 97 99 10.2 16 90 (60) ダウンロード

※*印はオレンジブック.com・モノタロウにて販売。

  • 寸法については、予告なしに仕様変更する場合があります。正式採用に際しては、弊社営業まで内容をご確認ください。
  • CS0.05 ～0.2 とCS1.0-1には、取付用「補助穴」はありません。

※ Set+stroke max は副板の先端取付穴からドラム中心までの直線距離です。
