N型コンストン 概要

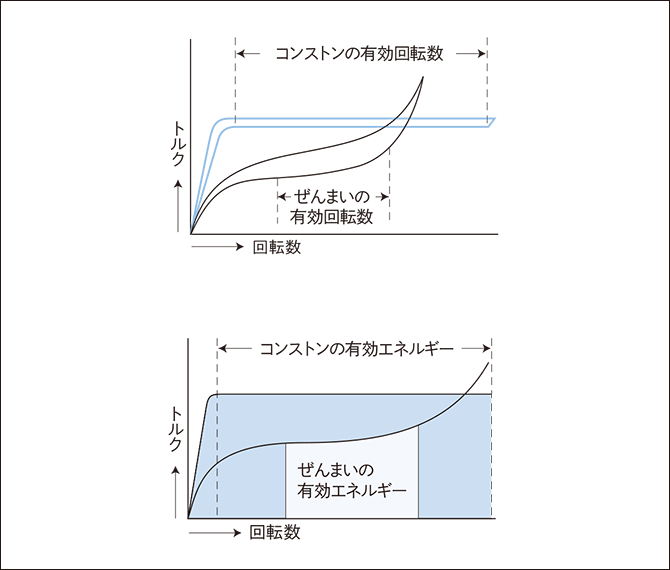

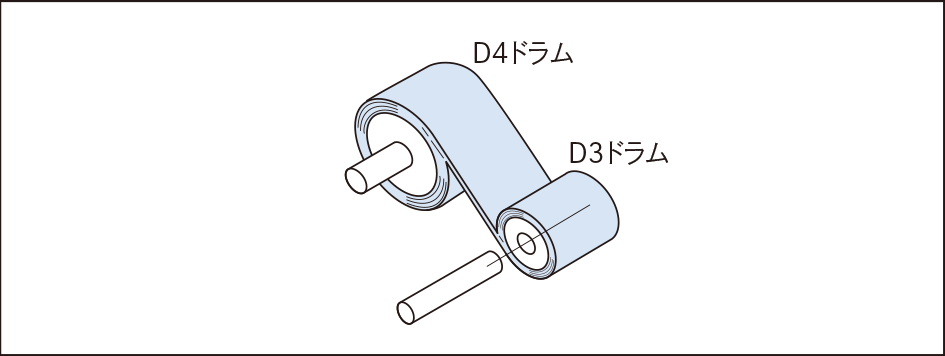

通常、大（D4ドラム）小（D3ドラム）2個のドラムで保持します。それぞれのドラムとシャフトは、C型コンストンの場合と同様に自由に回転できるようにします。
D4ドラムとシャフトを一体にすることで、シャフトを回転力として使用することもできます。

D3ドラムへの取り付けはC型コンストン同様に、D3ドラムに固定せず巻き付けているだけです。従ってN型コンストンを規定回転数（ストローク）以上引き出すと、ドラムから外れるので注意が必要です。

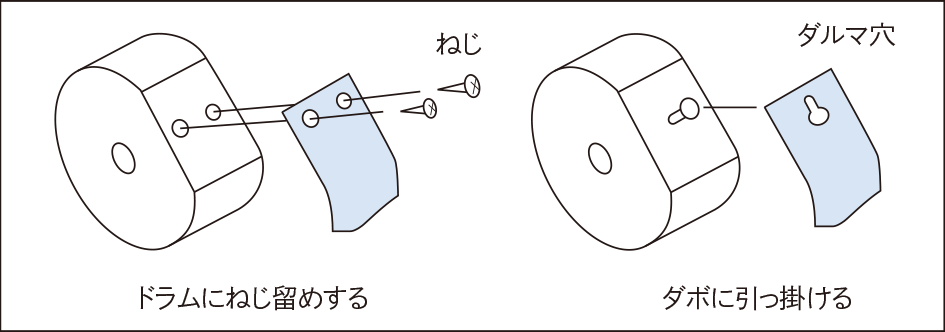

D4ドラムへの固定方法は右図をご参照ください。

出力やトルクが足りないときは、複数個のN型コンストンを組み合わせて使用することができます。

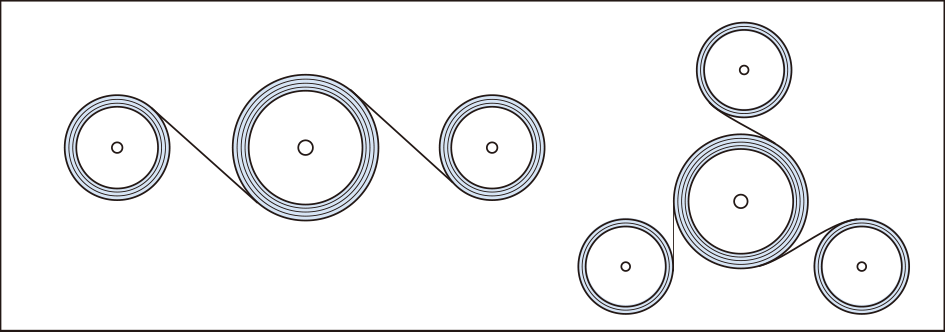

D3ドラムとD4ドラムは必ずしも同数である必要はありません。右図のように一つのD4ドラムに複数個のD3ドラムを使用することができます。

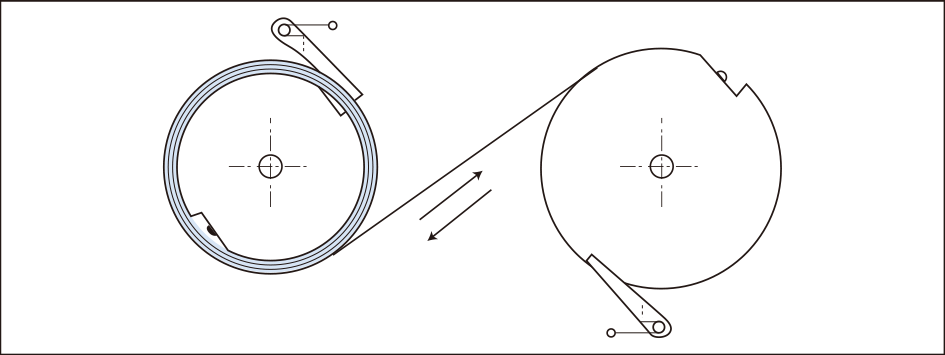

操作を誤りD4ドラムを過剰に回転させると、コンストンばねがD3又はD4ドラムから外れてしまい故障の原因となります。そのため、必要に応じて右図のようなストッパー機構をご検討ください。

コンストンばねの長さを増やす
比較的簡単に回転数を増やすことができます。

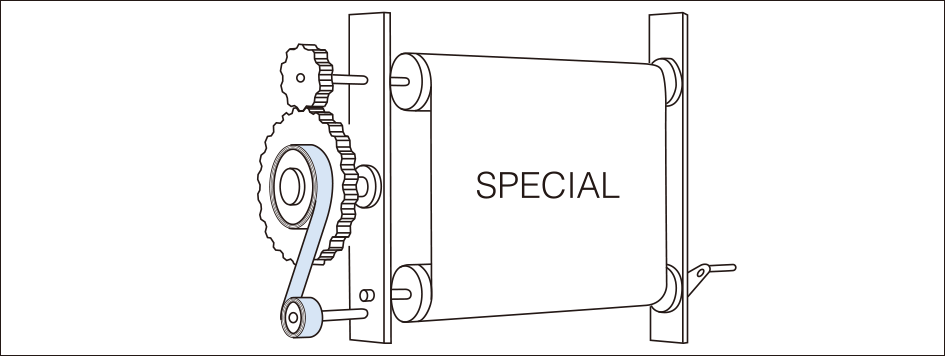

D4シャフトにギヤ又はプーリをセットし、変速比により回転数を増やす。
この場合、トルクは変速比に逆比例します。
