• 耐荷重(Fy) 2061N~4908N/組
  • 厚さ28mm 高さ120mm
  • 3メンバー
  • 両側トラベル対応も可能(TFSDシリーズ)
  • 2本のTPEレールのアウターメンバー同士をボルトで固定したオーバートラベルが可能なシリーズ。
  • SPCC
  • L≠R
  • T≧L
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

自動機器

プリンター

オフィス什器

インテリア家具

ショーケース

サーバーラック

役物

医療機器

自動車内装

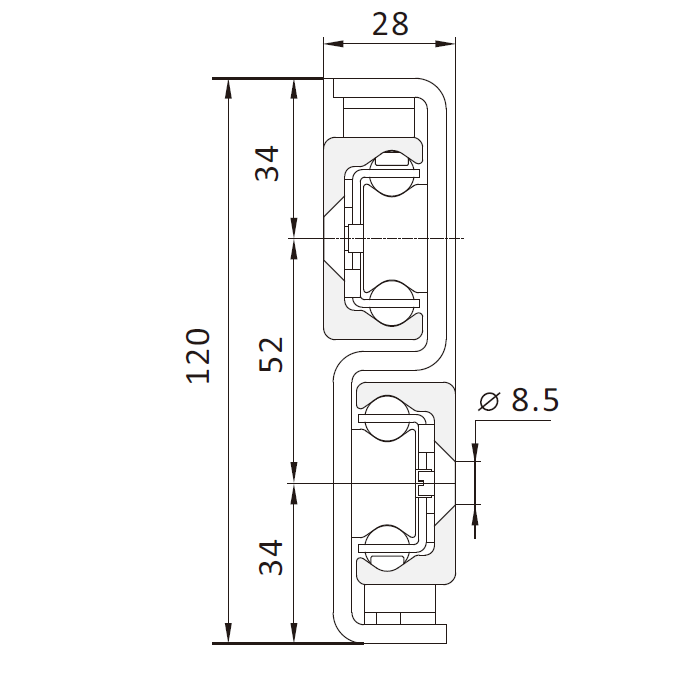

仕様・外形図

材質 スチール
表面処理 高周波焼き入れ
サイズ 厚さ:28.0mm / 高さ:120.0mm
取り付け穴 Ø8.5(下穴) 皿モミ
レール 左右共通



下側のレールを引き出し側にしてください。L/Rが発生します。

ラインナップ



PART No. レングス L
(mm)
トラベル S
(mm)
耐荷重
Corad(N)
C100
(N)
穴数
TFS43-530 530.0 556.0 2061 3121 7
TFS43-610 610.0 626.0 2603 3953 8
TFS43-690 690.0 726.0 2775 4197 9
TFS43-770 770.0 796.0

3319

5010 10
TFS43-850 850.0 866.0 3873 5837 11
TFS43-930 930.0 966.0 4036 6095 12
TFS43-1010 1010.0 1036.0 4590 6916 13
TFS43-1090 1090.0 1106.0 4908 7750 14
TFS43-1170 1170.0 1206.0 4610 7645 15
TFS43-1250 1250.0 1276.0 4398 8829 16
TFS43-1330 1330.0 1376.0 4027 9077 17
TFS43-1410 1410.0 1446.0 3864 9909 18
TFS43-1490 1490.0 1516.0

3713

10750 19
TFS43-1570 1570.0 1616.0 3445 10988 20
TFS43-1650 1650.0 1686.0 3325 11830

21

TFS43-1730 1730.0 1756.0 3213 12665 22
TFS43-1810 1810.0 1856.0 3011 12910 23
TFS43-1890 1890.0 1926.0 2919 13743 24
TFS43-1970 1970.0 2026.0 2750 13983 25
PART No. レングス L
(mm)
トラベル S
(mm)
耐荷重
Corad(N)
C100
(N)
穴数
