• 耐荷重450~890kg/組
  • 厚さ88mm 高さ120mm
  • 5メンバー
  • SPCC
  • T≧L
  • 3DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

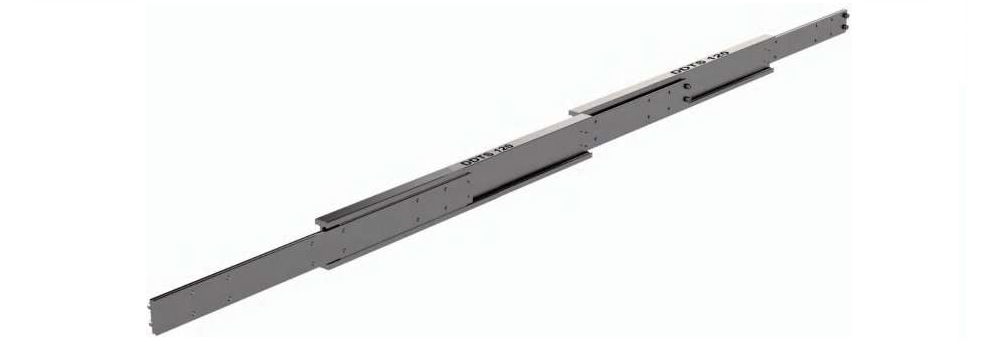

特長

使用例

自動機器

商業用印刷機

航空機内装設備

サーバーラック

ツールボックス

仕様・外形図

材質 レール本体:C45E
ボールベアリング:炭素鋼球
リテーナー:鋼板
エンドボルト:炭素鋼ボルト(ASTM A307)
表面処理 電気亜鉛メッキ

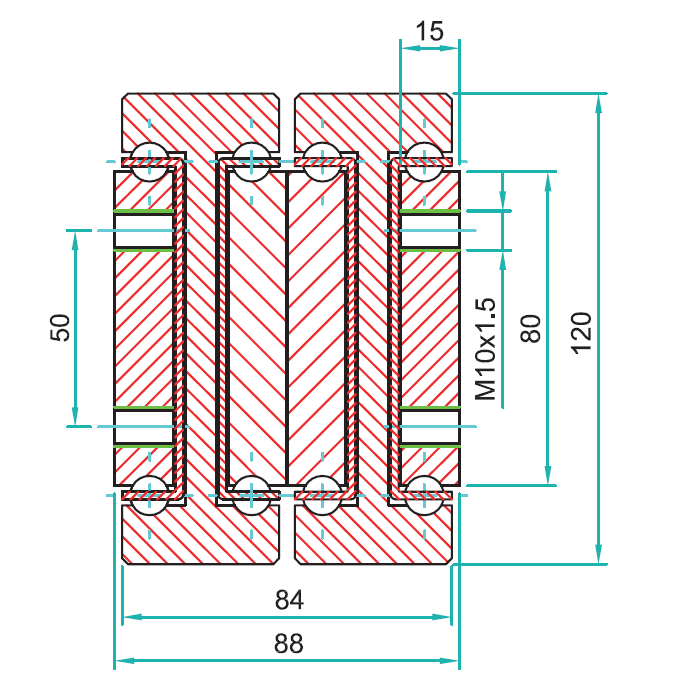

サイズ 厚さ:88.0mm / 高さ:120.0mm
耐荷重 450 ~ 890kg/ 組

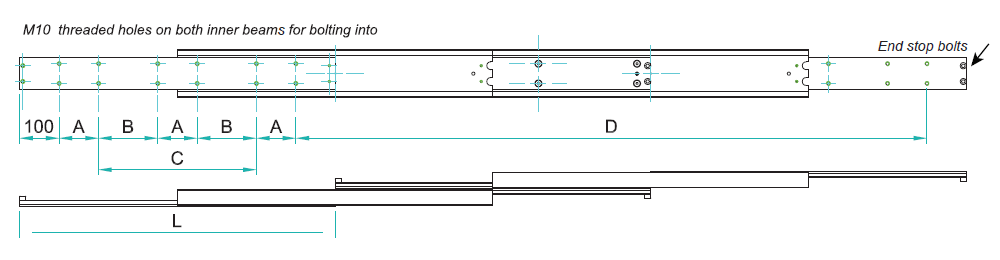

取り付け穴 M10×1.5

ラインナップ

DDTS120 シリーズ 取り付け穴(mm) 耐荷重
(kg/ 組)
CAD
ダウンロード
PART No. レングス L トラベル D A B C
4015.DDTS120.0300 300.0 600.0 100 640 ダウンロード
4015.DDTS120.0350 350.0 700.0 50 50 680 ダウンロード
4015.DDTS120.0400 400.0 800.0 50 100 720 ダウンロード
4015.DDTS120.0450 450.0 900.0 50 150 760 ダウンロード
4015.DDTS120.0500 500.0 1000.0 50 200 790 ダウンロード
4015.DDTS120.0550 550.0 1100.0 50 250 810 ダウンロード
4015.DDTS120.0600 600.0 1200.0 50 300 830 ダウンロード
4015.DDTS120.0650 650.0 1300.0 50 150 840 ダウンロード
4015.DDTS120.0700 700.0 1400.0 50 175 860 ダウンロード
4015.DDTS120.0750 750.0 1500.0 50 200 880 ダウンロード
4015.DDTS120.0800 800.0 1600.0 100 150 890 ダウンロード
4015.DDTS120.0850 850.0 1700.0 100 175 875 ダウンロード
4015.DDTS120.0900 900.0 1800.0 100 200 860 ダウンロード
4015.DDTS120.0950 950.0 1900.0 100 225 845 ダウンロード
4015.DDTS120.1000 1000.0 2000.0 100 250 830 ダウンロード
4015.DDTS120.1050 1050.0 2100.0 100 275 810 ダウンロード
4015.DDTS120.1100 1100.0 2200.0 100 300 800 ダウンロード
4015.DDTS120.1150 1150.0 2300.0 100 325 790 ダウンロード
4015.DDTS120.1200 1200.0 2400.0 100 350 780 ダウンロード
4015.DDTS120.1250 1250.0 2500.0 100 375 770 ダウンロード
4015.DDTS120.1300 1300.0 2600.0 100 400 760 ダウンロード
4015.DDTS120.1350 1350.0 2700.0 100 425 740 ダウンロード
4015.DDTS120.1400 1400.0 2800.0 100 450 730 ダウンロード
4015.DDTS120.1450 1450.0 2900.0 100 475 710 ダウンロード
4015.DDTS120.1500 1500.0 3000.0 100 500 690 ダウンロード
4015.DDTS120.1550 1550.0 3100.0 100 525 680 ダウンロード
4015.DDTS120.1600 1600.0 3200.0 100 550 660 ダウンロード
4015.DDTS120.1650 1650.0 3300.0 100 575 640 ダウンロード
4015.DDTS120.1700 1700.0 3400.0 100 600 620 ダウンロード
4015.DDTS120.1750 1750.0 3500.0 100 625 600 ダウンロード
4015.DDTS120.1800 1800.0 3600.0 100 650 580 ダウンロード
4015.DDTS120.1850 1850.0 3700.0 100 675 540 ダウンロード
4015.DDTS120.1900 1900.0 3800.0 100 700 510 ダウンロード
4015.DDTS120.1950 1950.0 3900.0 100 725 470 ダウンロード
4015.DDTS120.2000 2000.0 4000.0 100 750 450 ダウンロード
PART No. レングス L トラベル D A B C 耐荷重
(kg/ 組)
CAD
ダウンロード
DDTS120 シリーズ 取り付け穴(mm)
