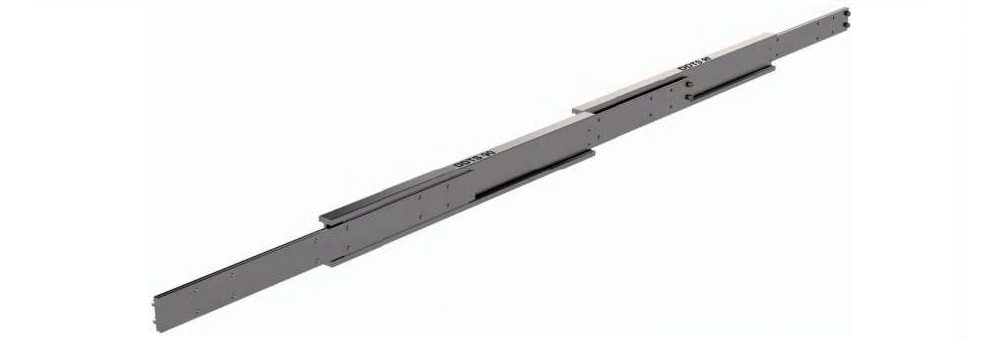

• 耐荷重220~630kg/組
  • 厚さ72mm 高さ90mm
  • 5メンバー
  • SPCC
  • T≧L
  • 3DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

自動機器

商業用印刷機

航空機内装設備

サーバーラック

ツールボックス

仕様・外形図

材質 レール本体:C45E
ボールベアリング:炭素鋼球
リテーナー:鋼板
エンドボルト:炭素鋼ボルト(ASTM A307)
表面処理 電気亜鉛メッキ

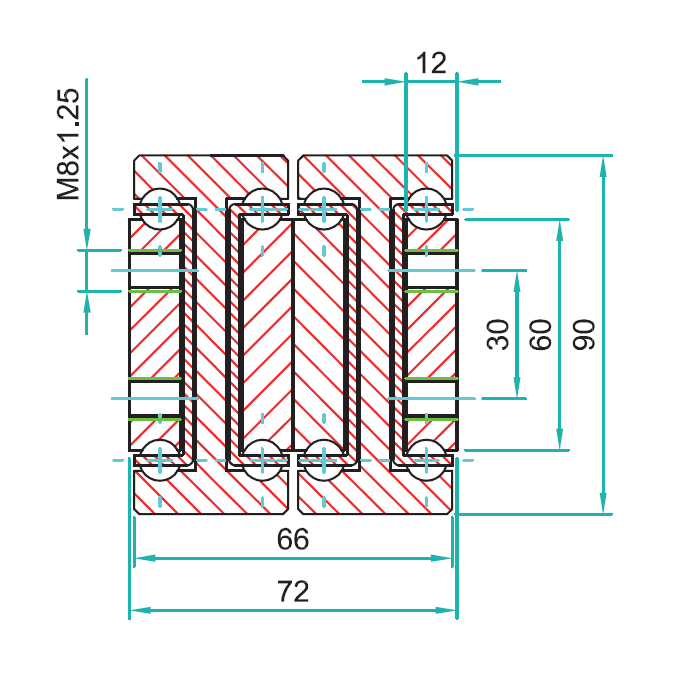

サイズ 厚さ:72.0mm / 高さ:90.0mm
耐荷重 220 ~ 630kg/ 組
取り付け穴 M8×1.25

ラインナップ

DDTS090 シリーズ 取り付け穴(mm) 耐荷重
(kg/ 組)
CAD
ダウンロード

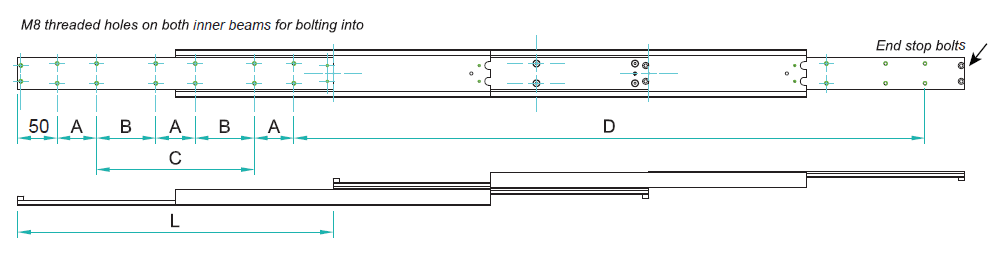

PART No. レングス L トラベル D A B C
4015.DDTS090.0300 300.0 600.0 50 100 460 ダウンロード
4015.DDTS090.0350 350.0 700.0 50 150 480 ダウンロード
4015.DDTS090.0400 400.0 800.0 50 200 510 ダウンロード
4015.DDTS090.0450 450.0 900.0 50 250 530 ダウンロード
4015.DDTS090.0500 500.0 1000.0 50 300 550 ダウンロード
4015.DDTS090.0550 550.0 1100.0 50 350 575 ダウンロード
4015.DDTS090.0600 600.0 1200.0 50 600 720 ダウンロード
4015.DDTS090.0650 650.0 1300.0 50 200 610 ダウンロード
4015.DDTS090.0700 700.0 1400.0 50 225 620 ダウンロード
4015.DDTS090.0750 750.0 1500.0 50 250 625 ダウンロード
4015.DDTS090.0800 800.0 1600.0 50 275 630 ダウンロード
4015.DDTS090.0850 850.0 1700.0 50 300 625 ダウンロード
4015.DDTS090.0900 900.0 1800.0 50 325 620 ダウンロード
4015.DDTS090.0950 950.0 1900.0 50 350 615 ダウンロード
4015.DDTS090.1000 1000.0 2000.0 50 375 610 ダウンロード
4015.DDTS090.1050 2100.0 1050.0 50 400 585 ダウンロード
4015.DDTS090.1100 1100.0 2200.0 50 425 570 ダウンロード
4015.DDTS090.1150 1150.0 2300.0 50 450 555 ダウンロード
4015.DDTS090.1200 1200.0 2400.0 50 475 535 ダウンロード
4015.DDTS090.1250 1250.0 2500.0 50 500 520 ダウンロード
4015.DDTS090.1300 1300.0 2600.0 50 525 500 ダウンロード
4015.DDTS090.1350 1350.0 2700.0 50 550 480 ダウンロード
4015.DDTS090.1400 1400.0 2800.0 50 575 460 ダウンロード
4015.DDTS090.1450 1450.0 2900.0 50 600 440 ダウンロード
4015.DDTS090.1500 1500.0 3000.0 50 625 420 ダウンロード
4015.DDTS090.1550 1550.0 3100.0 50 650 405 ダウンロード
4015.DDTS090.1600 1600.0 3200.0 50 675 390 ダウンロード
4015.DDTS090.1650 1650.0 3300.0 50 700 380 ダウンロード
4015.DDTS090.1700 1700.0 3400.0 100 650 360 ダウンロード
4015.DDTS090.1750 1750.0 3500.0 100 675 330 ダウンロード
4015.DDTS090.1800 1800.0 3600.0 100 700 300 ダウンロード
4015.DTS090.1850 1850.0 3700.0 100 725 280 ダウンロード
4015.DDTS090.1900 1900.0 3800.0 100 750 260 ダウンロード
4015.DDTS090.1950 1950.0 3900.0 100 775 240 ダウンロード
4015.DDTS090.2000 2000.0 4000.0 100 800 220 ダウンロード
PART No. レングス L トラベル D A B C 耐荷重
(kg/ 組)
CAD
ダウンロード
DDTS090 シリーズ 取り付け穴(mm)
