• 耐荷重20~90kg/組
  • 厚さ34mm 高さ40mm
  • 5メンバー
  • SPCC
  • T≧L
  • 3DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

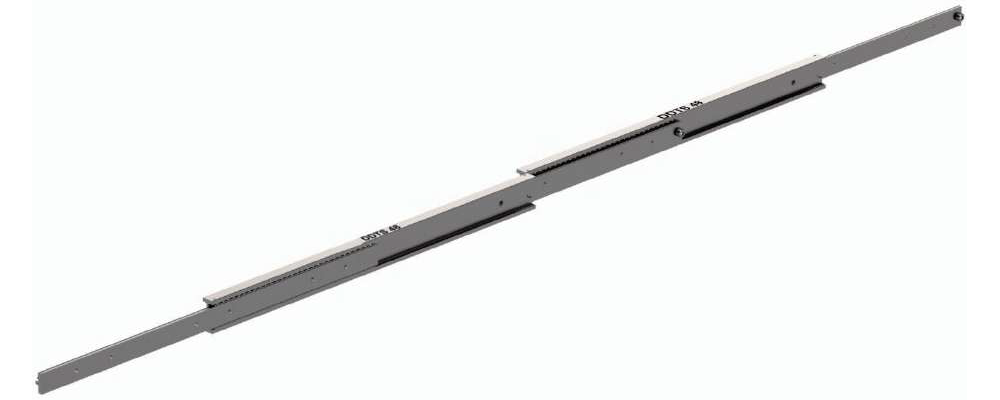

特長

使用例

自動機器

商業用印刷機

航空機内装設備

サーバーラック

ツールボックス

仕様・外形図

材質 レール本体:C45E
ボールベアリング:炭素鋼球
リテーナー:鋼板
エンドボルト:炭素鋼ボルト(ASTM A307)
表面処理 電気亜鉛メッキ

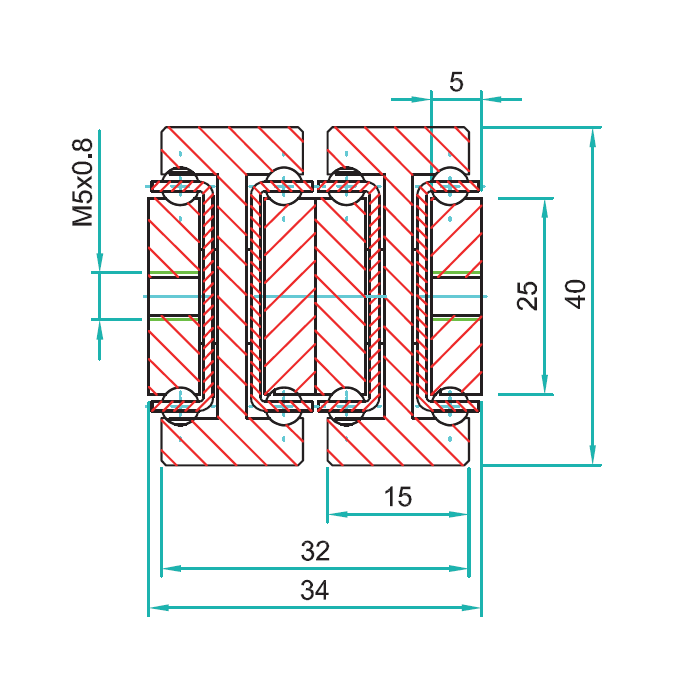

サイズ 厚さ:34.0mm / 高さ:40.0mm
耐荷重 20 ~ 90kg/ 組
取り付け穴 M5×0.8

ラインナップ

DDTS048 シリーズ 取り付け穴(mm) 耐荷重
(kg/ 組)
CAD
ダウンロード

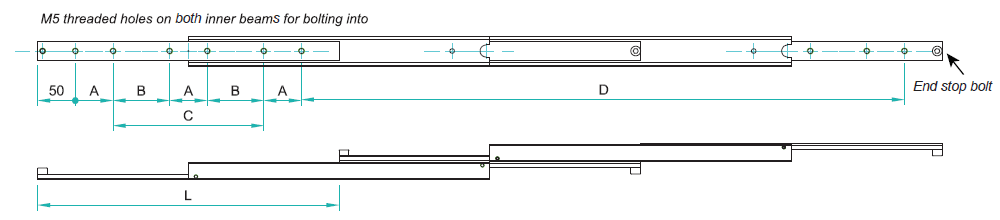

PART No. レングス L トラベル D A B C
4015.DDTS048.0150 150.0 300.0 50 70 ダウンロード
4015.DDTS048.0200 200.0 400.0 50 75 ダウンロード
4015.DDTS048.0250 250.0 500.0 50 50 80 ダウンロード
4015.DDTS048.0300 300.0 600.0 50 100 85 ダウンロード
4015.DDTS048.0350 350.0 700.0 50 150 90 ダウンロード
4015.DDTS048.0400 400.0 800.0 50 200 85 ダウンロード
4015.DDTS048.0450 450.0 900.0 50 250 80 ダウンロード
4015.DDTS048.0500 500.0 1000.0 50 300 75 ダウンロード
4015.DDTS048.0550 550.0 1100.0 50 150 70 ダウンロード
4015.DDTS048.0600 600.0 1200.0 50 175 65 ダウンロード
4015.DDTS048.0650 650.0 1300.0 50 200 60 ダウンロード
4015.DDTS048.0700 700.0 1400.0 50 225 55 ダウンロード
4015.DDTS048.0750 750.0 1500.0 50 250 50 ダウンロード
4015.DDTS048.0800 800.0 1600.0 50 275 45 ダウンロード
4015.DDTS048.0850 850.0 1700.0 50 300 40 ダウンロード
4015.DDTS048.0900 900.0 1800.0 50 325 35 ダウンロード
4015.DDTS048.0950 950.0 1900.0 50 350 30 ダウンロード
4015.DDTS048.1000 1000.0 2000.0 50 375 20 ダウンロード
PART No. レングス L トラベル D A B C 耐荷重
(kg/ 組)
CAD
ダウンロード
DDTS048 シリーズ 取り付け穴(mm)
