材質 | SPCC |
---|---|
表面処理 | 電気亜鉛メッキ(ユニクロ) |
サイズ | 厚さ:8.0mm / 高さ:20.0mm |

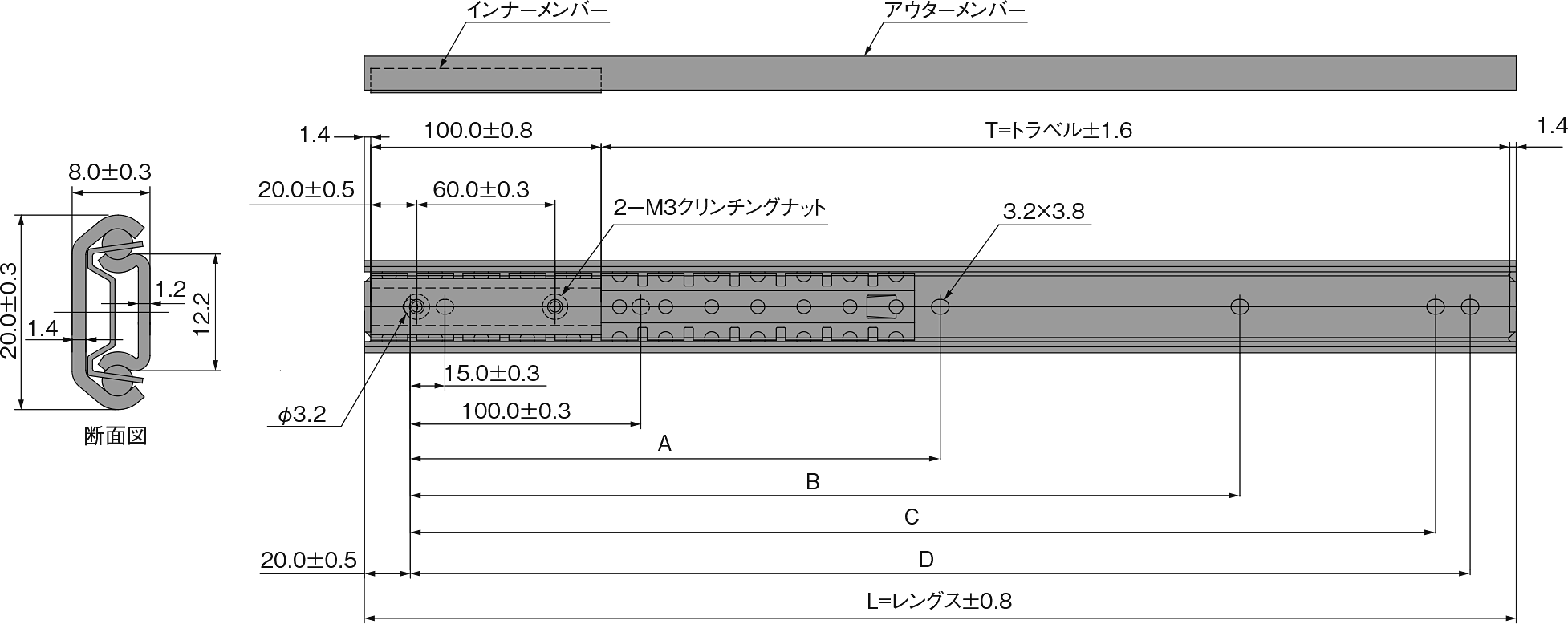

取り付け穴 | φ3.2、3.2 × 3.8(使用ネジ- M3 バインド小ネジ又はトラス小ネジ) |
1790 シリーズ 取り付け穴(mm) ± 0.3mm | 自重 (kg/ 本) |
箱入数 (本) |
CAD ダウンロード |
||||||
---|---|---|---|---|---|---|---|---|---|
PART No. | レングス L | トラベル T | A | B | C | D | |||
1790-200 | 200.0 | 97.0 | - | - | 145.0 | 160.0 | 0.1 | 72 | ダウンロード |
1790-250 | 250.0 | 147.0 | - | - | 195.0 | 210.0 | 0.12 | 72 | ダウンロード |
1790-300 | 300.0 | 197.0 | - | 160.0 | 245.0 | 260.0 | 0.13 | 72 | ダウンロード |
1790-350 | 350.0 | 247.0 | - | 210.0 | 295.0 | 310.0 | 0.15 | 72 | ダウンロード |
1790-400 | 400.0 | 297.0 | - | 260.0 | 345.0 | 360.0 | 017 | 72 | ダウンロード |
1790-450 | 450.0 | 347.0 | 205.0 | 310.0 | 395.0 | 410.0 | 0.19 | 72 | ダウンロード |
1790-500 | 500.0 | 397.0 | 230.0 | 360.0 | 445.0 | 460.0 | 0.2 | 72 | ダウンロード |
1790-550 | 550.0 | 447.0 | 255.0 | 410.0 | 495.0 | 510.0 | 0.22 | 72 | ダウンロード |
※一部レングス、オレンジブック.com・モノタロウにて販売。
