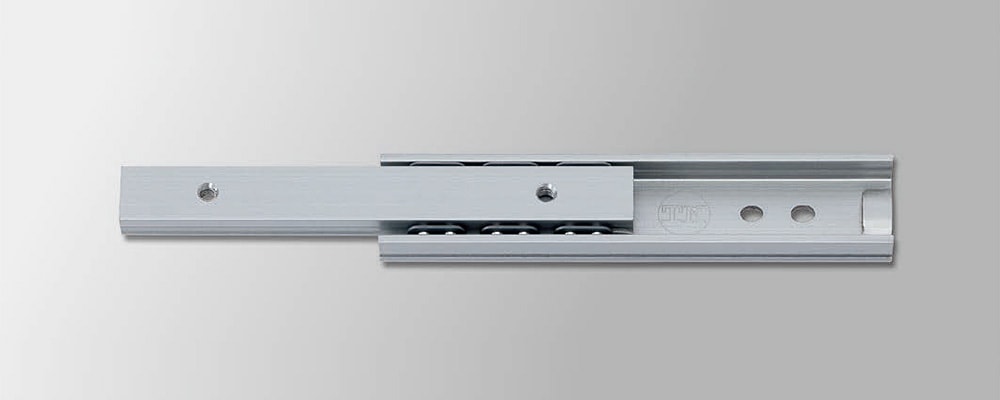

• 定格荷重 39~44N/組
  • 厚さ6mm 高さ15mm アルミ製
  • 2メンバー
  • リテーナー修正機構付き(1531シリーズ)
  • ALU
  • L=R
  • T<L
  • 2DCAD
  • 3DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

自動機器

インテリア家具

自動車内装

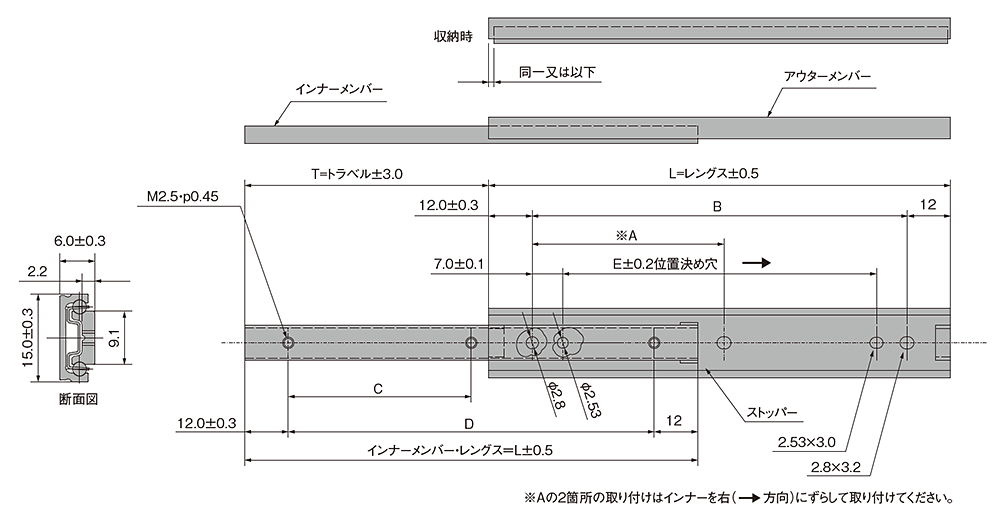

仕様・外形図

材質 アルミ合金(ボールSWCH)
表面処理 アルマイト処理

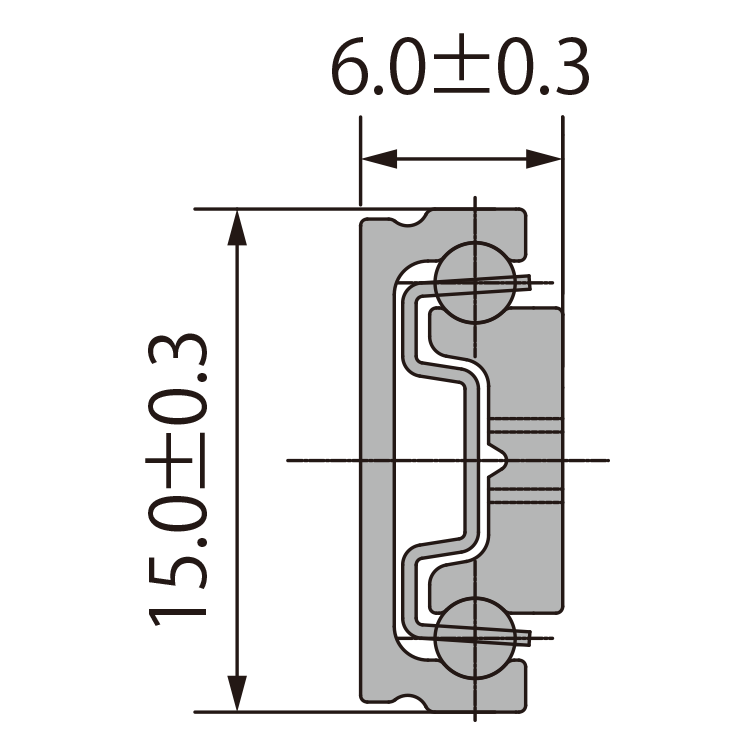

サイズ 厚さ:6.0mm / 高さ:15.0mm
定格荷重 39 ~ 44N/ 組
取り付け穴 M2.5・p0.45、φ2.8、2.8 × 3.2(使用ネジ- M2.5 なべ小ネジ)
位置決め穴 φ2.53、2.53 × 3.0

ラインナップ

1530 シリーズ 取り付け穴(mm)± 0.3mm(A 〜 D) 自重
(kg/ 本)
箱入数
(本)
定格荷重
(N/ 組)
CAD
ダウンロード
PART No. レングス L トラベル T A B C D E
1530-070* 70.0 34.0 46.0 46.0 32.0 0.01 39 ダウンロード
1530-100* 100.0 44.0 38.0 76.0 38.0 76.0 62.0 0.015 44 ダウンロード
1530-150* 150.0 74.0 63.0 126.0 63.0 126.0 112.0 0.0225 39 ダウンロード
*印アイテムの小口販売・即納入をご希望の方はこちら まとめてダウンロード
