• 耐荷重(Cy) 236~1170N/組
  • 厚さ26mm 高さ28mm
  • 3メンバー
  • 両側トラベル対応も可能
  • 2本のTPEレールのアウターメンバー同士をボルトで固定したオーバートラベルが可能なシリーズ。
  • SPCC
  • L=R
  • T≧L
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

自動機器

プリンター

オフィス什器

インテリア家具

ショーケース

サーバーラック

役物

医療機器

自動車内装

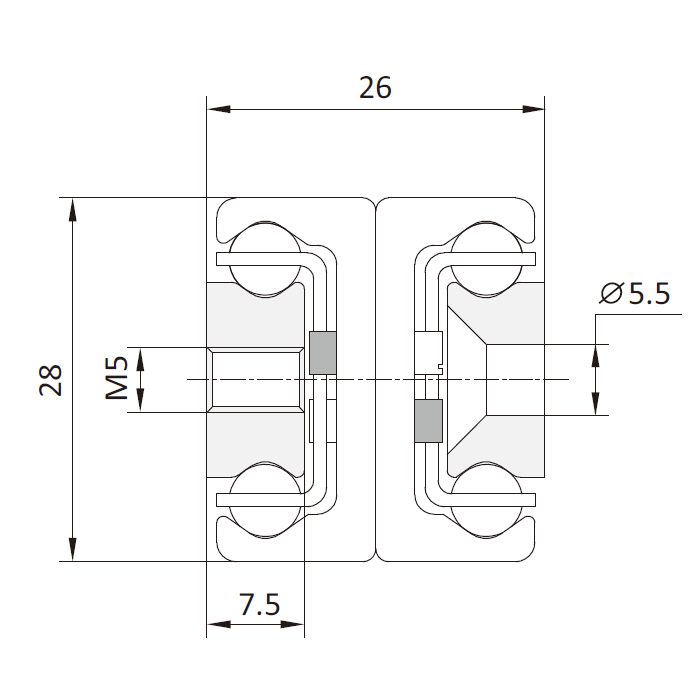

仕様・外形図

材質 スチール
表面処理 高周波焼き入れ
サイズ 厚さ:26.0mm / 高さ:28.0mm
取り付け穴 インナーメンバー:M5タップ
アウターメンバー:φ5.5(下穴) 皿モミ
レール 左右共通



標準は片側トラベルです。図面は両側トラベルとなります。
全ての取付穴を使用する場合はストッパーねじを取り外して固定後、再度ストッパーねじを取り付けてください。

ラインナップ



PART No. レングス L
(mm)
トラベル S
(mm)
TDB28シリーズ   耐荷重 C100
(N)
穴数
Cy
(N)
Cz
(N)
TDB28-130 130.0 148.0 236 165 358 2
TDB28-210 210.0 232.0 433 303 656 3
TDB28-290 290.0 296.0 768 538 1155 4
TDB28-370 370.0 380.0 969 472 1456 5
TDB28-450 450.0 464.0 1170 386 1760 6
TDB28-530 530.0 548.0 1108 326 2065 7
TDB28-610 610.0 633.0 956 281 2370 8
TDB28-690 690.0 717.0 845 248 2673 9
TDB28-770 770.0 801.0 754 220 2978 10
TDB28-850 850.0 866.0 712 209 3489 11
TDB28-930 930.0 950.0 647 190 3785 12
TDB28-1010 1010.0 1034.0 593 175 4086 13
TDB28-1090 1090.0 1118.0 548 161 4389 14
TDB28-1170 1170.0 1202.0 509 150 4691 15
PART No. レングス L
(mm)
トラベル S
(mm)
Cy
(N)
Cz
(N)
C100
(N)
穴数
TDB28シリーズ   耐荷重
