• 耐荷重60~300kg/組
  • 厚さ17mm 高さ80mm
  • 3メンバー
  • SPCC
  • T≧L
  • 3DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

自動機器

商業用印刷機

航空機内装設備

サーバーラック

ツールボックス

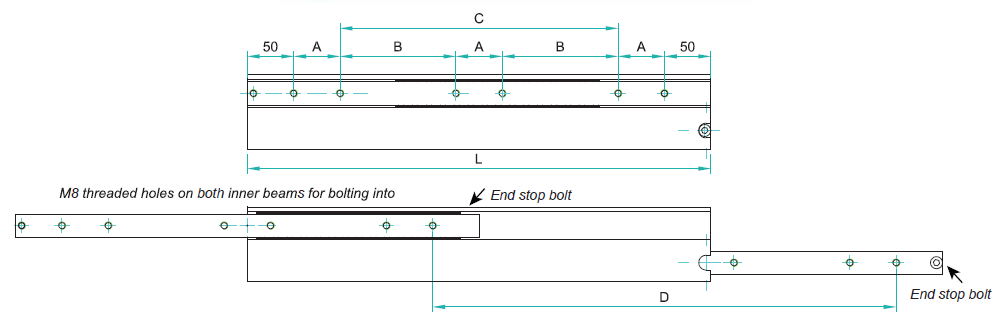

仕様・外形図

材質 レール本体:C45E
ボールベアリング:炭素鋼球
リテーナー:鋼板
エンドボルト:炭素鋼ボルト(ASTM A307)
表面処理 電気亜鉛メッキ
サイズ 厚さ:17.0mm / 高さ:80.0mm
耐荷重 60 ~ 300kg/ 組
取り付け穴 M8×1.25

ラインナップ

STR080 シリーズ 取り付け穴(mm) 耐荷重
(kg/ 組)
CAD
ダウンロード
PART No. レングス L トラベル D A B C
4015.STR080.0200 200.0 200.0 50 170 ダウンロード
4015.STR080.0250 250.0 250.0 50 50 190 ダウンロード
4015.STR080.0300 300.0 300.0 50 100 220 ダウンロード
4015.STR080.0350 350.0 350.0 50 150 240 ダウンロード
4015.STR080.0400 400.0 400.0 50 200 260 ダウンロード
4015.STR080.0450 450.0 450.0 50 250 280 ダウンロード
4015.STR080.0500 500.0 500.0 50 300 290 ダウンロード
4015.STR080.0550 550.0 550.0 50 150 300 ダウンロード
4015.STR080.0600 600.0 600.0 50 175 285 ダウンロード
4015.STR080.0650 650.0 650.0 50 200 270 ダウンロード
4015.STR080.0700 700.0 700.0 50 225 260 ダウンロード
4015.STR080.0750 750.0 750.0 50 250 250 ダウンロード
4015.STR080.0800 800.0 800.0 50 275 240 ダウンロード
4015.STR080.0850 850.0 850.0 50 300 230 ダウンロード
4015.STR080.0900 900.0 900.0 50 325 220 ダウンロード
4015.STR080.0950 950.0 950.0 50 350 210 ダウンロード
4015.STR080.1000 1000.0 1000.0 50 375 200 ダウンロード
4015.STR080.1050 1050.0 1050.0 50 400 190 ダウンロード
4015.STR080.1100 1100.0 1100.0 50 425 180 ダウンロード
4015.STR080.1150 1150.0 1150.0 50 450 170 ダウンロード
4015.STR080.1200 1200.0 1200.0 50 475 160 ダウンロード
4015.STR080.1250 1250.0 1250.0 50 500 140 ダウンロード
4015.STR080.1300 1300.0 1300.0 50 525 130 ダウンロード
4015.STR080.1350 1350.0 1350.0 50 550 120 ダウンロード
4015.STR080.1400 1400.0 1400.0 50 575 110 ダウンロード
4015.STR080.1450 1450.0 1450.0 50 600 100 ダウンロード
4015.STR080.1500 1500.0 1500.0 50 625 90 ダウンロード
4015.STR080.1550 1550.0 1550.0 50 625 80 ダウンロード
4015.STR080.1600 1600.0 1600.0 50 675 60 ダウンロード
PART No. レングス L トラベル D A B C 耐荷重
(kg/ 組)
CAD
ダウンロード
STR080 シリーズ 取り付け穴(mm)
