• 耐荷重90~320kg/組
  • 厚さ60mm 高さ60mm
  • 5メンバー
  • SPCC
  • T≧L
  • 3DCAD
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

使用例

自動機器

商業用印刷機

航空機内装設備

サーバーラック

ツールボックス

仕様・外形図

材質 レール本体:C45E
ボールベアリング:炭素鋼球
リテーナー:鋼板
エンドボルト:炭素鋼ボルト(ASTM A307)
表面処理 電気亜鉛メッキ

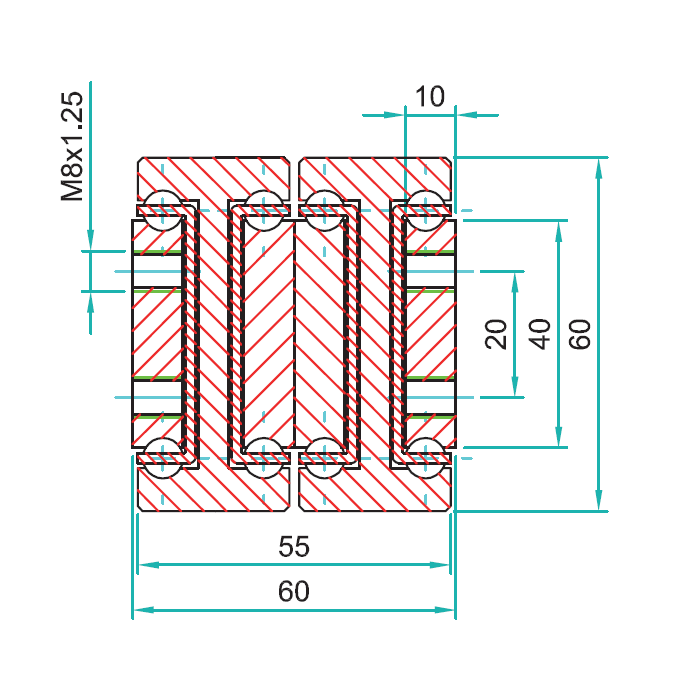

サイズ 厚さ:60.0mm / 高さ:60.0mm
耐荷重 90 ~ 320kg/ 組
取り付け穴 M8×1.25

ラインナップ

DDTS060 シリーズ 取り付け穴(mm) 耐荷重
(kg/ 組)
CAD
ダウンロード

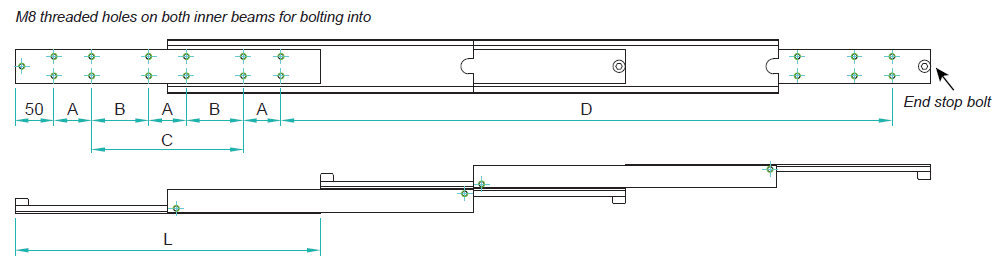

PART No. レングス L トラベル D A B C
4015.DDTS060.0300 300.0 600.0 50 100 290 ダウンロード
4015.DDTS060.0350 350.0 700.0 50 150 295 ダウンロード
4015.DDTS060.0400 400.0 800.0 50 200 300 ダウンロード
4015.DDTS060.0450 450.0 900.0 50 250 305 ダウンロード
4015.DDTS060.0500 500.0 1000.0 50 300 310 ダウンロード
4015.DDTS060.0550 550.0 1100.0 50 350 315 ダウンロード
4015.DDTS060.0600 600.0 1200.0 50 400 320 ダウンロード
4015.DDTS060.0650 650.0 1300.0 50 200 317 ダウンロード
4015.DDTS060.0700 700.0 1400.0 50 225 315 ダウンロード
4015.DDTS060.0750 750.0 1500.0 50 250 313 ダウンロード
4015.DDTS060.0800 800.0 1600.0 50 275 310 ダウンロード
4015.DDTS060.0850 850.0 1700.0 50 300 308 ダウンロード
4015.DDTS060.0900 900.0 1800.0 50 325 306 ダウンロード
4015.DDTS060.0950 950.0 1900.0 50 350 304 ダウンロード
4015.DDTS060.1000 1000.0 2000.0 50 375 300 ダウンロード
4015.DDTS060.1050 1050.0 2100.0 50 400 290 ダウンロード
4015.DDTS060.1100 1100.0 2200.0 50 425 280 ダウンロード
4015.DDTS060.1150 2300.0 1150.0 50 450 270 ダウンロード
4015.DDTS060.1200 1200.0 2400.0 50 475 260 ダウンロード
4015.DDTS060.1250 1250.0 2500.0 50 500 250 ダウンロード
4015.DDTS060.1300 1300.0 2600.0 50 525 240 ダウンロード
4015.DDTS060.1350 1350.0 2700.0 50 550 230 ダウンロード
4015.DDTS060.1400 1400.0 2800.0 50 575 220 ダウンロード
4015.DDTS060.1450 1450.0 2900.0 50 600 210 ダウンロード
4015.DDTS060.1500 1500.0 3000.0 50 625 200 ダウンロード
4015.DDTS060.1550 1550.0 3100.0 50 650 190 ダウンロード
4015.DDTS060.1600 1600.0 3200.0 50 675 180 ダウンロード
4015.DDTS060.1650 1650.0 3300.0 50 700 170 ダウンロード
4015.DDTS060.1700 1700.0 3400.0 100 650 160 ダウンロード
4015.DDTS060.1750 1750.0 3500.0 100 675 150 ダウンロード
4015.DDTS060.1800 1800.0 3600.0 100 700 140 ダウンロード
4015.DDTS060.1850 1850.0 3700.0 100 725 130 ダウンロード
4015.DDTS060.1900 1900.0 3800.0 100 750 110 ダウンロード
4015.DDTS060.1950 1950.0 3900.0 100 775 100 ダウンロード
4015.DDTS060.2000 2000.0 4000.0 100 800 90 ダウンロード
PART No. レングス L トラベル D A B C 耐荷重
(kg/ 組)
CAD
ダウンロード
DDTS060 シリーズ 取り付け穴(mm)
