• 定格荷重 ~1000N/組
  • 厚さ25.2mm 高さ70.9mm
  • 4メンバー
  • オランダ THOMAS REGOUT製
  • 受注生産品
  • シーケンシャルモーション付き
  • SPCC
  • L=R
  • RoHS対応品

特性の説明はこちら

特性の説明

  • SUS

    主要部材がステンレス製であることを示します。

  • T<L

    トラベル量(移動量)がレール長さよりも短いことを示します。

  • ALU

    主要部材がアルミニウム製であることを示します。

  • 固定ロック

    レールを全開した時に全開した状態で固定されることを示します。収納時には手動でロック解除が必要です。

  • SPCC

    主要部材が SPCC(冷間圧延銅板)であることを示します。

  • 簡易ロック

    レールを全開した時に全開した状態で簡易的に固定されることを示します。収納時には自動でロックが解除されます。

  • RoHS対応品

    ROHS指令に対応した製品であることを示します。

  • 脱着

    レールを取り外せることを示します。

  • L=R

    レールの左右が共通製品であることを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • L≠R

    レールの左右が共通ではないことを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

  • T≧L

    トラベル量(移動量)がレール長さよりも長いことを示します。

閉じる

特長

特注対応

標準は用意していないためご要望に沿ってご提案いたします。お問い合わせください。

使用例

自動機器

商業用印刷機

オフィス什器

医療機器

ツールボックス

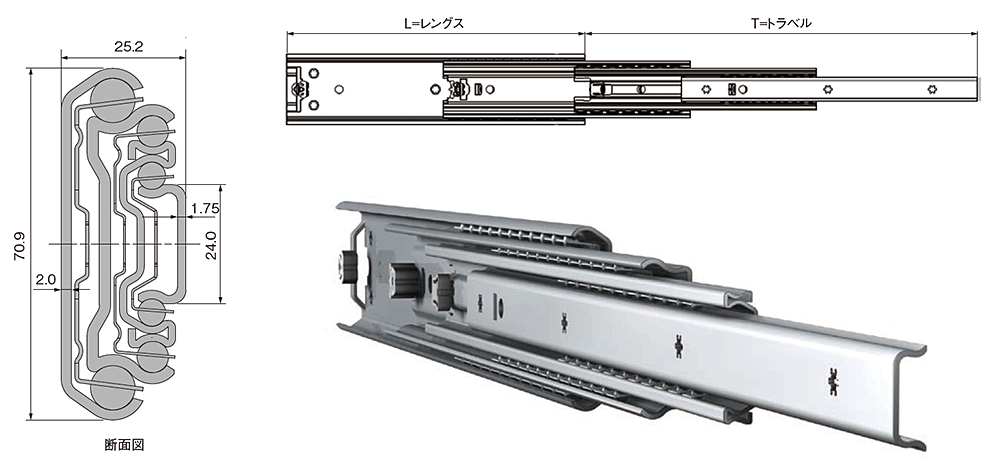

仕様・外形図

材質 SPCC
表面処理 電気亜鉛メッキ(ユニクロ)
サイズ 厚さ:25.2mm / 高さ:70.9mm
定格荷重 〜 1,000N/ 組
取り付け穴 (使用ネジ- M4 〜 M5(サッシ用ネジ)

※レールを取り付ける際は面取りを行ってください
