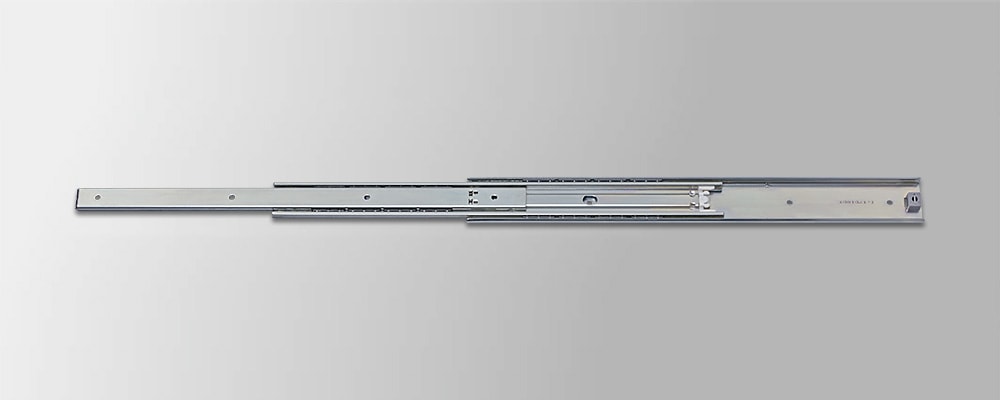

• 定格荷重 706~981N/組
  • 3メンバー
  • オーバートラベル
  • 5500シリーズの引出時ストッパー耐衝撃強化モデル
  • M5バインド使用
  • シーケンシャルモーション付き

特長

使用例

自動機器

商業用印刷機

オフィス什器

インテリア家具

ショーケース

サーバーラック

航空機内装設備

医療機器

ツールボックス

自動車内装

半導体製造装置

仕様・外形図

ラインナップ

5600シリーズ 取り付け穴(mm)±0.3mm ()内はインチ寸法 箱入数
(本)
定格荷重
(N/組)
CAD
ダウンロード
PART No. レングスL トラベルT A B C D E F G
5600-12 304.8(12″) 330.0(13″) 76.2 190.5 241.3 260.3 76.2 177.8 258.3 15 706 ダウンロード
5600-14 355.6(14”) 381.0(15”) 88.9 215.9 292.1 311.1 101.6 203.2 309.1 15 755 ダウンロード
5600-16 406.4(16″) 432.0(17″) 127.0 241.3 342.9 361.9 127.0 228.6 359.9 15 814 ダウンロード
5600-18 457.2(18″) 483.0(19″) 127.0 292.1 393.7 412.7 127.0 279.4 410.7 15 892 ダウンロード
5600-20 508.0(20″) 533.0(21″) 152.4 317.5 444.5 463.5 152.4 304.8 461.5 15 961 ダウンロード
5600-22 558.8(22″) 584.0(23″) 177.8 342.9 495.3 514.3 177.8 330.2 512.3 15 981 ダウンロード
5600-24 609.6(24″) 635.0(25″) 177.8 393.7 546.1 565.1 177.8 381.0 563.1 8 961 ダウンロード
5600-26 660.4(26″) 686.0(27″) 203.2 419.1 596.9 615.9 203.2 406.4 613.9 8 961 ダウンロード
