ガススプリングは圧力チューブとピストンユニット付きピストンロッドによって構成されています。圧力チューブとピストンロッドへの接続パーツによってお客様のアプリケーションに適した接続が可能です。ガススプリングの核となるのは特殊なシール/ガイドシステムです。これにより、極端な環境条件でも摩擦が少なく、内部の気密性が保証されます。

特長

  • 5シリーズの標準型式を揃え、ガス反力40~2,000N、ストローク150~500mm対応
  • 反力は個別に設定いただけます。
  • ブラケットは両端溶接タイプと両端ねじ込みタイプをご用意。シリーズ別に様々なブラケットを用意しております。

仕様・外形図

Liftline シリーズラインナップ

標準取扱い製品には5種類の基本型式があります。

型式 ガス反力(N) チューブ外径(mm) ロッド外径(mm) 最大ストローク
16-12シリーズ 40~180 12 3.8 150
16-1シリーズ 50~420 15 6 150
16-2シリーズ 80~750 18.5 8 250
16-4シリーズ 100~1,200 22 10 495
16-6シリーズ 200~2,000 28 14 500

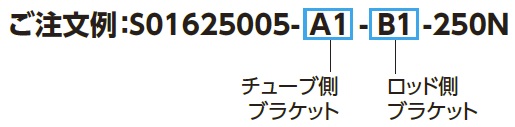

ご注文方法

図番はシリーズ名、チューブ長さ、ブラケット品名で構成されています。

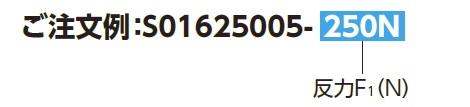

反力設定

反力F1のN値を末尾に追加してください。

両端ねじ込みタイプのガススプリング

両端ねじ込みタイプの場合は、ブラケットをご指定ください。

ラインナップ

16-12シリーズ ブラケット:両端ねじ込みタイプ

ガス反力 最小40~最大180N / チューブ外径 φ12mm / ロッド外径 φ3.8mm / 最大ストローク 150mm
チューブ標準色 ブラックまたは白アルミ色 / ロッド標準色 ブラック

1. レングスとストロークを選択します。

レングス±2(mm) ストローク(mm) 図番
シリーズ A寸法 B寸法 ロッド側
ブラケット
チューブ側
ブラケット
72 20 16-12 49 23 AM4 BM4
92 30 16-12 59 33 AM4 BM4
112 40 16-12 69 43 AM4 BM4
132 50 16-12 79 53 AM4 BM4
152 60 16-12 89 63 AM4 BM4
192 80 16-12 109 83 AM4 BM4
232 100 16-12 129 103 AM4 BM4
272 120 16-12 149 123 AM4 BM4
332 150 16-12 179 153 AM4 BM4

* F1の最大反力は、お客様のアプリケーションによります。

2. 反力の値を設定します。

F1の反力は最小40N最大180Nです。反力は個別に設定できます。

ご注文例:16-12-49-23-AM4-BM4-120N

3. ブラケットのタイプを決定します。

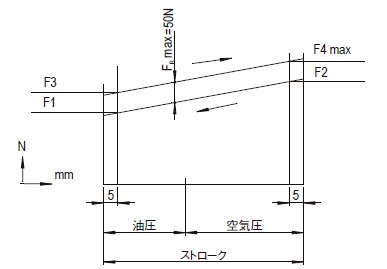

16-12シリーズのオイルダンパーとしての利用について

16-12シリーズはオイルダンパーとして使用でき、自動車、家具、家電、産業機器のアプリケーションにご利用いただけます。ご要望に応じて衝撃吸収をお選びいただけます。発生抗力は引き出し速度によって右図グラフのように変化します。

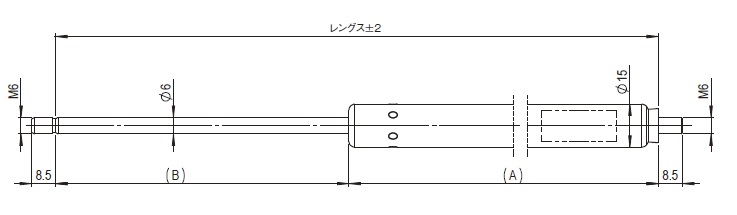

16-1シリーズ ブラケット:両端溶接タイプ

ガス反力 最小50~最大420N / チューブ外径 φ15mm / ロッド外径 φ6mm / 最大ストローク 150mm
チューブ及びロッド標準色 ブラック

1. レングスとストロークを選択します。

レングス±2(mm) ストローク(mm) 図番 品名
シリーズ A寸法 B寸法 ロッド側
ブラケット
チューブ側
ブラケット
106 20 16-1 57 26 A17 B17 01625007
146 40 16-1 78 45 A17 B17 01625008
160 45 16-1 86 51 A17 B17 01625075
179 55 16-1 96 60 A17 B17 01625076
186 60 16-1 96 67 A17 B17 01625009
224 80 16-1 111 90 A17 B17 01625010
264 100 16-1 131 110 A17 B17 01625011
306 110 16-1 168 115 A17 B17 01625077
305.5 120 16-1 157.5 125 A17 B17 01625012
366 150 16-1 189 154 A17 B17 01625013

2. 反力の値を設定します。

F1の反力は最小50N最大420Nです。反力は個別に設定できます。  ご注文例:01625009-250N

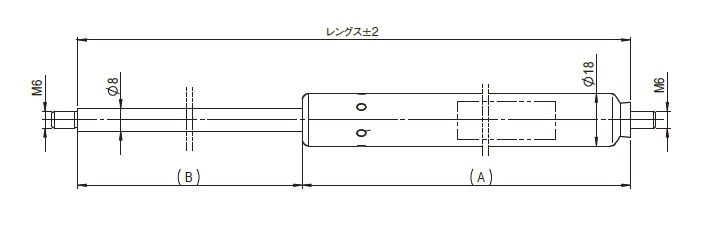

16-2シリーズ ブラケット:両端溶接タイプ

ガス反力 最小80~最大750N / チューブ外径 φ18.5mm / ロッド外径 φ8mm / 最大ストローク 250mm / チューブ及びロッド標準色 ブラック

1. レングスとストロークを選択します。

レングス±2(mm) ストローク(mm) 図番 品名
シリーズ A寸法 B寸法 ロッド側
ブラケット
チューブ側
ブラケット
206.5 60 16-2 108 65 A107 B23 01625024
246.5 80 16-2 128 85 A107 B23 01625025
256.5 90 16-2 128 95 A107 B23 01625082
286.5 100 16-2 143 110 A107 B23 01625026
316.5 120 16-2 158 125 A107 B23 01625083
326.5 120 16-2 168 125 A107 B23 01625027
354.5 133 16-2 183 138 A107 B23 01625084
364.5 140 16-2 186 145 A107 B23 01625028
407.5 160 16-2 201 173 A107 B23 01625029
444.0 178 16-2 229.5 181 A107 B23 01625030
485.5 200 16-2 240 212 A107 B23 016250301
525.5 220 16-2 267 225 A107 B23 01625032
586.5 250 16-2 291 262 A107 B23 01625033

2. 反力の値を設定します。

F1の反力は最小80N最大750Nです。反力は個別に設定できます。  ご注文例:01625029-250N

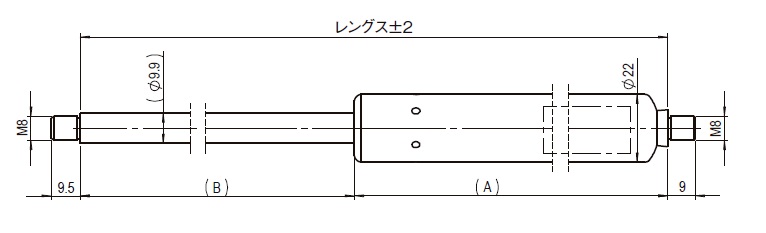

16-4シリーズ ブラケット:両端溶接タイプ

ガス反力 最小100~最大1,200N / チューブ外径 φ22mm / ロッド外径 φ10mm / 最大ストローク 495mm / チューブ及びロッド標準色 ブラック

1. レングスとストロークを選択します。

レングス±2(mm) ストローク(mm) 図番 品名
シリーズ A寸法 B寸法 ロッド側
ブラケット
チューブ側
ブラケット
283 95 16-4 153 100 A23 B23 01625043
383 145 16-4 203 150 A23 B23 01625044
483 195 16-4 253 200 A23 B23 01625045
586 245 16-4 294 262 A23 B23 01625046
683 295 16-4 353 300 A23 B23 01625047
783 345 16-4 403 350 A23 B23 01625048
883 395 16-4 453 400 A23 B23 01625049
983 445 16-4 503 450 A23 B23 01625050
1083 495 16-4 553 500 A23 B23 01625051

2. 反力の値を設定します。

F1の反力は最小100N最大1,200Nです。反力は個別に設定できます。
ご注文例:01625049-250N

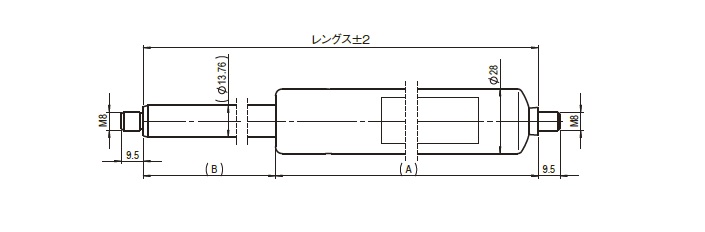

16-6シリーズ ブラケット:両端溶接タイプ

ガス反力 最小200~最大2,000N / チューブ外径 φ28mm / ロッド外径 φ14mm / 最大ストローク 500mm / チューブ及びロッド標準色 ブラック

1. レングスとストロークを選択します。

レングス±2(mm) ストローク(mm) 図番 品名
シリーズ A寸法 B寸法 ロッド側
ブラケット
チューブ側
ブラケット
250 70 16-6 118 100 A31 B31 01625089
300 98 16-6 168 100 A31 B31 01625061
400 145 16-6 218 150 A31 B31 01625062
500 198 16-6 268 200 A31 B31 01625063
600 248 16-6 318 250 A31 B31 01625064
700 298 16-6 368 300 A31 B31 01625065
800 348 16-6 418 350 A31 B31 01625066
906 398 16-6 474 400 A31 B31 01625067
995 450 16-6 508 455 A31 B31 01625068
1,102 500 16-6 565 505 A31 B31 01625069

2. 反力の値を設定します。

F1の反力は最小200N最大2,000Nです。反力は個別に設定できます。
ご注文例:01625069-250N

16-12シリーズ用ブラケット

クレヴィス スチール/亜鉛メッキ

品名 図番 φ C 対応
A457-B457 06710559 4.1 M4 16-12

フォークヘッド スチール/亜鉛メッキ

品名 図番 φ C 対応
A446-B446 06710497 4 M4 16-12

ボールジョイント スチール/亜鉛メッキ

品名 図番 φ C 対応
A456-B456 1681007 M4 16-12

16-1、16-2、16-4、16-6シリーズ用ブラケット

16-1、16-2、16-4、16-6シリーズは、両端ねじ込みタイプもあります。ブラケットは、P6~7からお選びください。
ボールジョイントのブラケットもご用意しています。お問合せください。

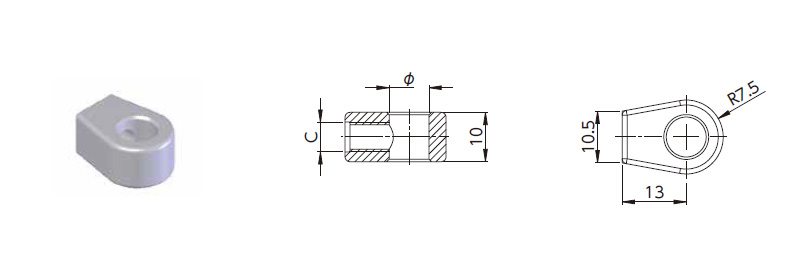

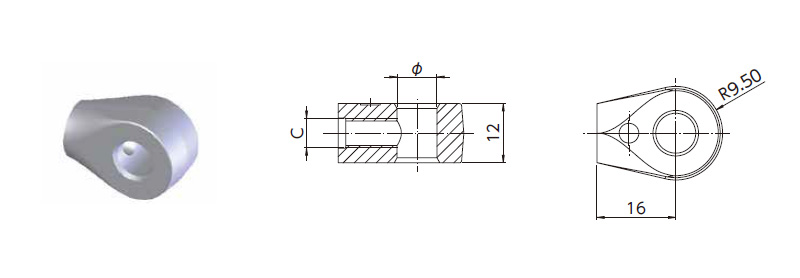

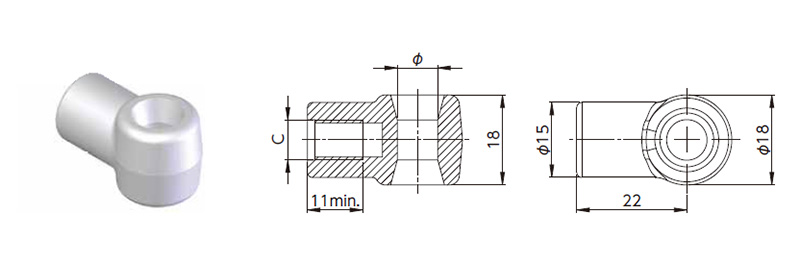

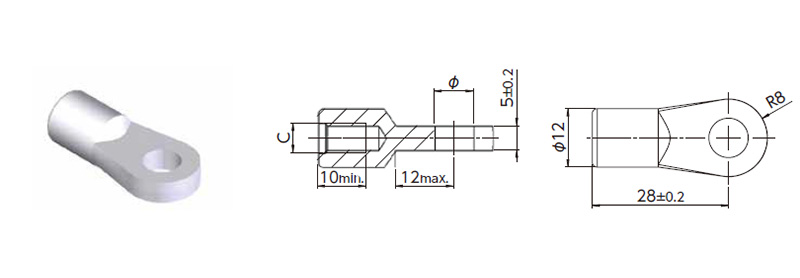

クレヴィス 亜鉛ダイキャスト

品名 図番 φ C 対応
16-1 16-2 16-4 16-6
A26-B26 06500029 12 M8
A30-B30 06500155 8.1 M8
A31-B31 06500145 10.1 M8
A104-B104 06500078 12 M6
A220-B220 06510005 6.1 M6
A221-B221 06510006 8.1 M6
A222-B222 06510007 10.1 M6

クレヴィス 亜鉛ダイキャスト

品名 図番 φ C 対応
16-1 16-2 16-4 16-6
A1-B1 06500094 6.1 M6
A2-B2 06500070 8.1 M6
A13-B13 06500071 8.1 M6

クレヴィス 亜鉛ダイキャスト

品名 図番 φ C 対応
16-1 16-2 16-4 16-6
A10-B10 06500164 8.1 M6
A223-B223 06510008 6.1 M6

クレヴィス 亜鉛ダイキャスト

品名 図番 φ C 対応
16-1 16-2 16-4 16-6
A20-B20 06500191 8.1 M8
A111-B111 06500525 10.1 M8

クレヴィス スチール/塗装

品名 図番 φ C 対応
16-1 16-2 16-4 16-6
A412-B412 06760017 8.1 M8

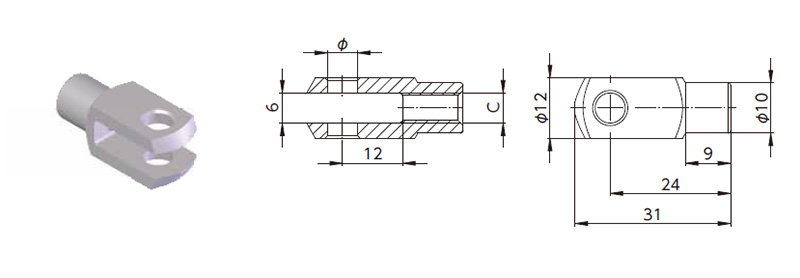

フォークヘッド スチール/亜鉛メッキ

品名 図番 φ C 対応
16-1 16-2 16-4 16-6
A232-B232 06810029 6 M6

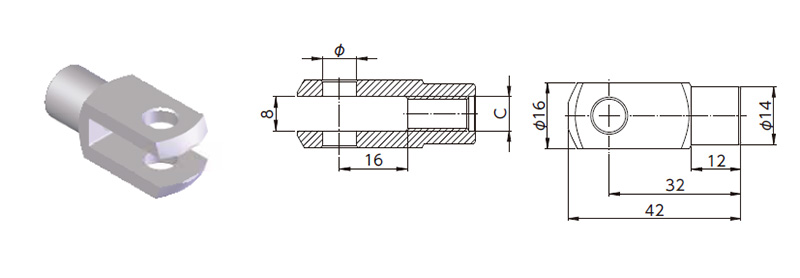

フォークヘッド スチール/亜鉛メッキ

品名 図番 φ C 対応
16-1 16-2 16-4 16-6
A21-B21 06800124 8 M8
