ゲリラアールエフ社は2013年に設立、ノースカロライナ州のグリーンズボロに本社としてRFICとMMICを展開しています。広帯域、高リニアリティな製品を開発しており、製品群も増やしてきております。さらに2024年にはガリウムセミコンダクター社を買収したことで、GaN-SiC製品もラインアップに加え、バラエティに富んだMMICをご提供いたします。
- ラインナップ
- 関連製品
- 関連情報
ラインナップ

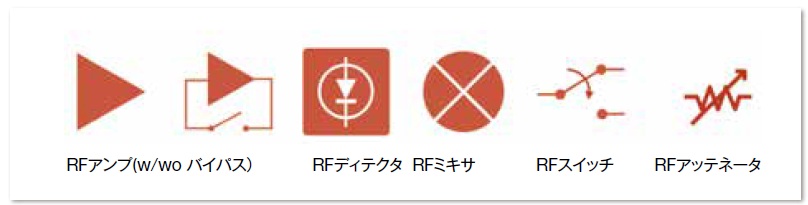

製品群
- アンプ製品
・LNA（ローノイズアンプ）
ウルトラLNA
広帯域LNA
低消費電力LNA・中・高出力パワーアンプ
高周波ゲインブロック
高リニアリティゲインブロック
リニアドライバ
リニアパワーアンプ - RFディテクタ
- アンプ内蔵ミキサー
- バイパス内蔵アンプ製品
・バイパス内蔵LNA（ローノイズアンプ）
ウルトラLNA
広帯域LNA
低消費電力LNA・バイパス内蔵 中・高出力パワーアンプ
高リニアリティゲインブロック
リニアドライバ - RFスイッチ
- RFアッテネータ
・DSA（デジタルステップアッテネータ）

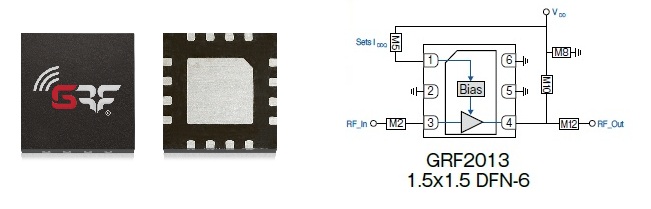

製品例 ゲインブロック
● 広い周波数範囲: 0.05 ‒ 8.0 GHz
● 内部で50Ωに整合、外部コンポーネントは最小限
● 優れた直線性とゲイン
● 内部で50Ωに整合、外部コンポーネントは最小限
● 優れた直線性とゲイン
● 高いVDD能力により、高ブロードバンドP1dBとPsatをサポート
● 柔軟なVDDとIDDQを備えた内部アクティブ バイアス
● 柔軟なVDDとIDDQを備えた内部アクティブ バイアス
ヒット商品であるGRF2013は広帯域で優れたNF特性を持つため、汎用性が高く様々なアプリケーションで実績のある製品となってます。
| Device | Function | Frequency Range(GHz) |
Reference Freq(GHz) |
Gain (dB) |
NF* (dB) |
OP1dB (dBm) |
OIP3 (dBm) |
Bias V/mA |
VDD Range |
Package (mm) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| GRF2010 | High Linearity Gain Block |
0.05-5.0 | 2.0 | 10.1 | 3.0 | 19 | 30.5 | 5.0/60 | 2.7 to 8.0 | 1.5×1.5 DFN-6 |
|
| GRF2011 | High Linearity Gain Block |
0.05-5.0 | 0.9 | 15.2 | 2.0 | 22.7 | 40.0 | 5.0/90 | 2.7 to 8.0 | 1.5×1.5 DFN-6 |
|
| GRF2012 | High Linearity Gain Block |
0.05-5.0 | 0.9 | 14.8 | 2.7 | 23 | 40.0 | 5.0/90 | 2.7 to 8.0 | 1.5×1.5 DFN-6 |
|
| 【ヒット商品】GRF2013 | High Linearity Gain Block |
0.05-8.0 | 1.9 | 18.5 | 1.3 | 22.5 | 38.5 | 5.0/90 | 2.7 to 8.0 | 1.5×1.5 DFN-6 |
|
| GRF2014 | High Linearity Gain Block |
0.05-3.8 | 0.9 | 15.9 | 3.4 | 24 | 43.5 | 5.0/150 | 2.7 to 8.0 | 1.5×1.5 DFN-6 |
|
*：NFは評価ボード上の値で、コネクタとトレースのロスを含んでいます。
対象アプリケーション
- インフラ製品
5G/4Gマクロセル基地局、スモールセル、P2P、DAS - セルラーリピータ
5G/4G シグナルリピータ - 無線機器
- ナビゲーション
衛星ナビゲーション
- 車載製品
V2X、802.11p、GPS、Eコール、SDARS、DAB、セルラー部品 - ミリタリー
ミッション クリティカルなワイヤレス通信 - ワイヤレスオーディオ
- RFIDリーダー
- CATVブースター
新製品 GaNパワーアンプ
● パッケージ形式とダイ形式でGaN on SiC高効率PAの
フルスイートを提供
● DC付近からＸバンドまでの周波数範囲
フルスイートを提供
● DC付近からＸバンドまでの周波数範囲
● 5W～600Wの定格出力電力
● 5G向けドハティも用意
● 5G向けドハティも用意
- 製品例 MIMO向けデュアルパス非対称ドハティ（DFNパッケージ）
| Part Number | Frequency (MHz) |
Psat (W) |
Pave (W) |
Linear Gain (dB) |
Dr. Efficiency (%) |
Drain Supply (V) |
Package (mm) |
ECCN | |
|---|---|---|---|---|---|---|---|---|---|
| GRF0710 (GTH0-2327100A) |
2300-2700 | 100 | 15.8 | 16.2 | 60 | 50 | DFN6.5×7 | EAR99 | |
| GRF0810 (GTH0-3338100A) |
3300-3800 | 100 | 15.8 | 14.3 | 50 | 50 | DFN6.5×7 | EAR99 | |
| GRF0210 (GTH0-3742100A) |
3700-4200 | 100 | 15.8 | 12.8 | 45 | 50 | DFN6.5×7 | EAR99 | |
| GRF0070 (GTH0-4450070A) |
4400-5000 | 70 | 10 | 11.8 | 43 | 50 | DFN6.5×7 | EAR99 | |
| GRF0805 (GTH0-3338050A) |
3300-3800 | 50 | 8.9 | 13 | 53 | 50 | DFN6.5×7 | EAR99 | |
| GRF0205 (GTH0-3742050A) |
3700-4200 | 50 | 8 | 12.6 | 50 | 50 | DFN14.6×3 | EAR99 | |
