高千穂交易㈱が国内代理店を務めるクエクテル・ワイヤレス・ソリューションズ社は、2010年に中国の上海に設立され、GSM/GPRS、UMTS/HSPA(+)、LTE、LPWA、5G並びにGPS/GNSS向けのワイヤレス通信モジュールをIoT/M2M市場を中心に包括的な専門知識・技術や協力な研究開発力を駆使して高品質な製品を提供するグローバルサプライヤーです。
- ラインナップ
- 関連製品
- 関連情報
ラインナップ
UMTS/LTEモジュール
- HSPA+
- Cat.1
- Cat.4
- Cat.6
- Cat.12
- Cat.18
- Cat.20
世界各国の通信事業者に対応する周波数帯域に対応したレイアウト互換の通信モジュールを取り揃えています。
開発に必要な各種ドキュメント・ソフトウェア・開発ツール等を含む開発キットをご用意しています。
各国・地域の認証と携帯電話事業者の認証を取得しています。
EC25-Jは3キャリア共通のHW/FWで提供可能です。
| EC21-J | EC25-J | EG25-J | EM06-J | ||
|---|---|---|---|---|---|
| LTE | FDD-LTE | B1/ B3/ B8/ B18/ B19/ B26 |
B1/ B3/ B8/ B18/ B19/ B26 |
B1/ B2/ B3/ B4/B5/B7/ |
B1/B3/B8/B18/B19/B26/B28 |
| TDD-LTE | – | B41 | B38/B39/B40/B41 | B41 | |
| カテゴリ | Cat.1 10Mbps(DL)/ | Cat.4 150Mbps(DL)/ | Cat.4 | Cat.6 | |
| 5Mbps(UL) | 50Mbps(UL) | 150Mbps(DL)/ | 300Mbps(DL)/ | ||
| 50Mbps(UL) | 50Mbps(UL) | ||||
| 3G | WCDMA | – | B1/ B6/ B8/ B19 | B1/B2/B4/B5/B6/B8/B19 | B1/B3/B6/B8/B19 |
| GSM/EDGE | – | – | Quad band | – | |
| 組込GNSS | オプション | オプション | オプション | Y | |
| Wi-Fi インターフェイス | Y | Y | Y | Y | |
| パッケージ | LGA / MiniPCIe | LGA / MiniPCIe | LGA / MiniPCIe | M.2 | |
| 認証 | JATE/ TELEC/ Docomo/ KDDI | JATE/ TELEC/ Softbank/ Docomo/ KDDI |
JATE/ TELEC | JATE/ TELEC/ KDDI | |
EC25-J MiniPCIe
日本向けCat.4
EC21-J
日本向けCat.1
EC25-J
日本向けCat.4
EM06-J
日本向けCat.6
LPWAモジュール
- HSPA
- NB-IoT
- Cat.NB2
- Cat.M1
IoT/M2M市場向けLow Power Wide Area（LPWA）に対応したレイアウト互換の通信モジュールを取り揃えています。
開発に必要な各種ドキュメント・ソフトウェア・開発ツール等を含む開発キットをご用意しています。
各国・地域の認証と携帯電話事業者の認証を取得しています。
BG96は3キャリア共通のHW/FWで提供可能です。
|
BC95-G |
BG96 |
BC68 |
BC66 |
BC66-NA |
BG95シリーズ |
BG77 |
|
|---|---|---|---|---|---|---|---|
|
チップセット |
Hisilicon |
Qualcomm |
Hisilicon |
MTK |
MTK |
Qualcomm |
Qualcomm |
|
LTE カテゴリ |
Cat.NB-IoT 25.2kbps(DL)/ Cat.NB-IoT 25.2Kbps(DL)/ |
Cat.M1 375Kbps(DL)/ Cat.NB1 32Kbps(DL)/ |
Cat.NB-IoT 25.2Kbps(DL)/ Cat.NB-IoT 25.2Kbps(DL)/ |
Cat.NB1 25.5kbps (DL)/ |
Cat.NB2 103kbps DL/ |
Cat.M1 Cat.NB2 136kbps (DL)/ |
Cat.M1 Cat.NB2 136kbps (DL)/ |
|
GSM/EDGE |
– |
Quad band |
– |
– |
– |
一部対応 |
– |
|
組込GNSS |
– |
対応 |
– |
– |
– |
対応 |
対応 |
|
パッケージ(mm) |
23.6×19.9×2.2 |
26.5×22.5×2.3 |
17.7×15.8×2.0 |
17.7×15.8×2.0 |
17.7×15.8×2.0 |
23.6×19.9×2.2 |
14.9×12.9×1.7 |
|
認証 |
JATE/TELEC/ |
JATE/TELEC/ |
JATE/TELEC/ |
JATE/TELEC |
JATE/TELEC |
JATE/TELEC |
JATE/TELEC |
BG96
グローバル向けCat.M1/NB1
eMTC/UMTS/LTE用
評価ボード
5Gモジュール
- 5G Sub-6
- 5G mmWave
Qualcomm社のチップセットを搭載した5Gモジュールです。
開発に必要な各種ドキュメント・ソフトウェア・開発ツール等を含む開発キットをご用意しています。
各国・地域の認証と携帯電話事業者の認証を取得します。
Sub6対応モジュール（技適取得済み）
UMTS/LTE/5G マルチモードモジュール 52mm x 30.0mm x 2.3mm 5G Sub-6GHz M.2 moduke
| RM500Q-AE | RM502Q-AE | RM505Q-AE | ||
| 5G NR | 5G NR | 3GPP Release 15 NSA/SA operation, Sub-6 GHz | ||
| NSAバンド | n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79 | |||
| SAバンド | n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79 | |||
| DL4x4 MIMO | n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79 | |||
| UL2x2 MIMO | n41 | |||
| LTE | LTEカテゴリ | DL Cat 16/ UL Cat 18 | DL Cat 20/ UL Cat 18 | DL Cat 16/ UL Cat 18 |
| LTEバンド | B1/B2/B3/B4/B5/B7/B8/B12(B17)/B13/B14/B18/B19/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/B41/B42/B43/B46(LAA)/B48/B66/B71 | |||
| DL4x4 MIMO | B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/39/B40/B41/B42/B43/B48/B66 | |||
| UMTS | WCDMAバンド | B1/B2/B3/B4/B5/B6/B8/B19 | ||
| 組込GNSS | サポート | サポート |
サポート |
|
| PCIe3.0インターフェイス | サポート | サポート | サポート | |
| USB3.1インターフェイス | サポート | サポート | サポート | |
| eSIM | サポート/オプションで内蔵 | サポート/オプションで内蔵 | サポート/オプションで内蔵 | |
備考 *印は開発中
各国認証についてはお問い合わせください
Sub6/ミリ波対応モジュール
| RG500Q-NA（計画中） | RM510Q-GL | ||
|---|---|---|---|
| 5GNR | Sub-6GHz Bands | n260/n261 | n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/ n48/n66/n71/n77/n78/n79 |
| mmWave Bands | n41/n71 | n257/n258/n260/n261 | |
| DL 4×4 MIMO | n41 | n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79 | |
| LTE | LTE | B2/B4/B5/B7/B12/B13/B14/B25/B26/B29/B30/B41/B66/B71 | B1/B2/B3/B4(B66)/B5(B18/B19/B26)/B7/B8/B12(B17)/B13/ B14/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/ B41/B42/B43/B46(LAA)/B48/B71 |
| DL 4×4 MIMO | B2/B4/B25/B30/B41/B66 | B1/B2/B3/B4/B7/B25/B30/B38/B39/B40/B41/B42/ B43/B48/B66 |
|
| カテゴリ | Cat.20 | Cat.20 | |
| 組込GNSS | Y | Y | |
| PCIe3.0インターフェイス | Y | Y | |
| USB2.0インターフェイス | Y | Y | |
| USB3.1インターフェイス | Y | Y | |
| RGMII | Y | Y | |
| インターフェイス | |||
| パッケージサイズ | TBD | 52.0mm x 30.0mm x 2.3mm (Approx.) | |
| パッケージ | LGA | M.2 | |
RG500Q評価キット
RG500Q評価キット
「付属品」
RM500Q評価キット
スマートモジュール
- SC20(CPU：MSM8909)
- SC66(CPU:SDM660)
- SC600Y(CPU:SDM450)
- SC600T(CPU:MSM8953)
メモリを含むSoCベースで、UMTS・LTE・WiFi・BLE・GNSS等の通信機能とカメラ・タッチパネル・AV・USB・SDIO等の各種インターフェイスを搭載し、Android OSに対応するモジュールです。
開発に必要な各種ドキュメント・ソフトウェア・開発ツール等を含む開発キットをご用意しており、端末の構成の簡素化と開発期間短縮に寄与します。 各国・地域の認証と携帯電話事業者の認証を取得しています。

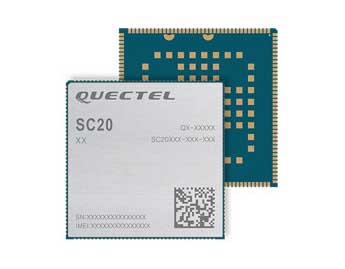

SC20-J
日本向けスマートモジュール

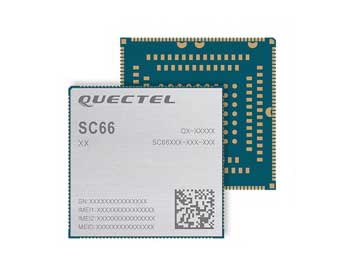

SC66-J
日本向けスマートモジュール
SC600Y-J
日本向けスマートモジュール
SC600T-J
日本向けスマートモジュール

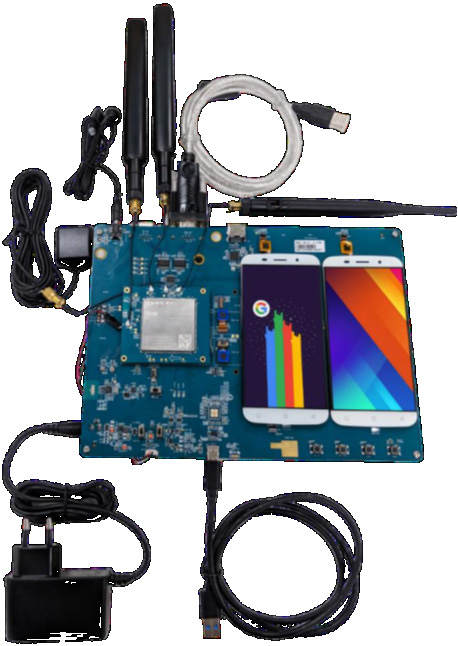

スマートモジュール評価キット
GPS/GNSSモジュール
- GPSモジュール
- アンテナ付GPSモジュール
- GNSSモジュール
- アンテナ付GNSSモジュール
MediaTek社（MTK3333/3337/3339）、STMicroerectronics社（Teseo Ⅲ/Ⅴ）、Braodcom社（BCM47755）のICを採用し、モジュール単品とパッチアンテナ付き一体型のモジュールを取り揃えています。
GPS・GLONASS・Galileo・QZSS・BeiDou・IRNSS等、各種GPS信号に対応しています。
開発に必要なドキュメント・ソフトウェア・開発ツール等を含む開発キットをご用意しています。

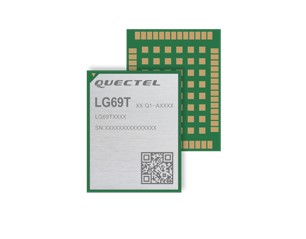

LG69T (TeseoIⅤ)
デュアルバンド対応
DR＋RTK対応
（センチメーター級）
LC79D (BCM47755)
デュアルバンド対応
L76 (MTK3333)
GPS/ GLONASS/
Galileo/ QZSS対応
L76B(MTK3333)
GPS/ GLONASS/
BeiDou/ QZSS対応
L76-L(MTK3333)
GPS/ GLONASS/
Galileo/ QZSS対応
LNA内蔵
L86(MTK3333)
GPS/ GLONASS/
Galileo/QZSS対応
パッチアンテナ付
L96(MTK3333)
GPS/ GLONASS/
Galileo/ BeiDou/ QZSS対応
極小モジュール
チップアンテナ付
その他モジュール
- GSM/GPRSモジュール
- GSM/GPRS+GNSSモジュール
- WiFiモジュール
IEEE802.11ax対応製品です。
5Gモジュールをホストに接続する「FG50V」と他のホストと接続する「FG50K」を用意してます。
FG50V: 2×2 + 2×2, 802.11 a/b/g/n/ac/ax 2.4 GHz/5 GHz デュアルバンド, Max 1774.5 Mbps
FG50K: 2×2, 802.11ga/b/g/n/ac/ax 2.4 GHz/5 GHz デュアルバンド, Max 1200 Mbps
