材質 | レール本体:C45E ボールベアリング:炭素鋼球 リテーナー:鋼板 エンドボルト:炭素鋼ボルト(ASTM A307) |
---|---|
表面処理 | 電気亜鉛メッキ |

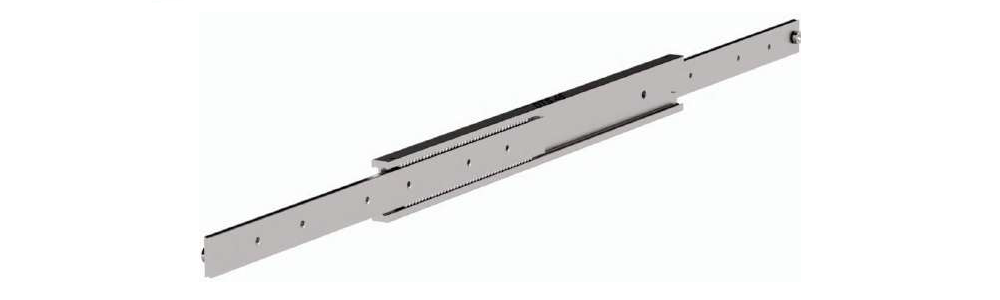

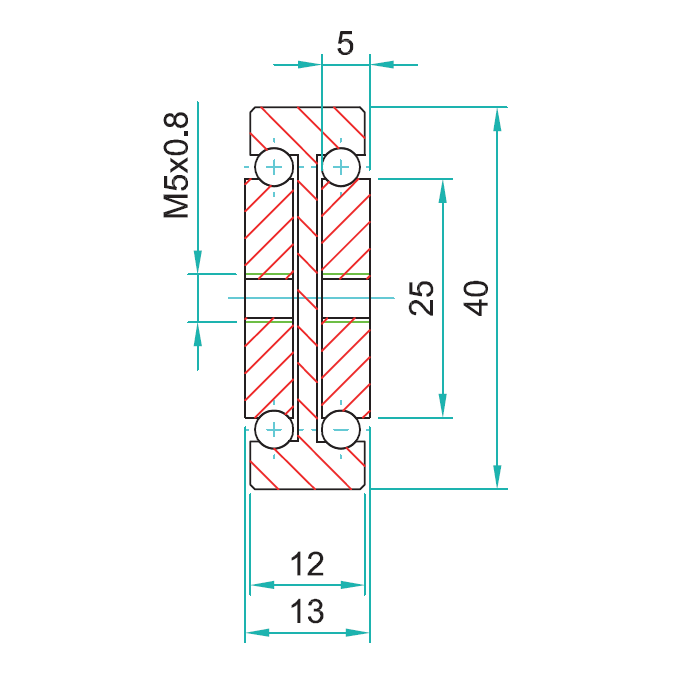

サイズ | 厚さ:13.0mm / 高さ:40.0mm |
耐荷重 | 80 ~ 166kg/ 組 |
取り付け穴 | M5×0.8 |

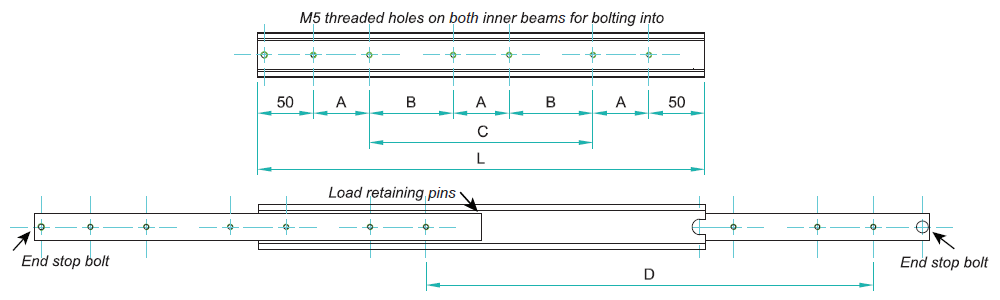

DTS045 シリーズ 取り付け穴(mm) | 耐荷重 (kg/ 組) |
CAD ダウンロード |
|||||
---|---|---|---|---|---|---|---|
PART No. | レングス L | トラベル T | A | B | C | ||
4015.DTS045.0150 | 150.0 | 150.0 | 50 | - | - | 90 | ダウンロード |
4015.DTS045.0200 | 200.0 | 200.0 | 50 | - | - | 107 | ダウンロード |
4015.DTS045.0250 | 250.0 | 250.0 | 50 | - | 50 | 114 | ダウンロード |
4015.DTS045.0300 | 300.0 | 300.0 | 50 | - | 100 | 125 | ダウンロード |
4015.DTS045.0350 | 350.0 | 350.0 | 50 | - | 150 | 136 | ダウンロード |
4015.DTS045.0400 | 400.0 | 400.0 | 50 | - | 200 | 147 | ダウンロード |
4015.DTS045.0450 | 450.0 | 450.0 | 50 | - | 250 | 158 | ダウンロード |
4015.DTS045.0500 | 500.0 | 500.0 | 50 | - | 300 | 158 | ダウンロード |
4015.DTS045.0550 | 550.0 | 550.0 | 50 | 150 | - | 166 | ダウンロード |
4015.DTS045.0600 | 600.0 | 600.0 | 50 | 175 | - | 160 | ダウンロード |
4015.DTS045.0650 | 650.0 | 650.0 | 50 | 200 | - | 155 | ダウンロード |
4015.DTS045.0700 | 700.0 | 700.0 | 50 | 225 | - | 150 | ダウンロード |
4015.DTS045.0750 | 750.0 | 750.0 | 50 | 250 | - | 140 | ダウンロード |
4015.DTS045.0800 | 800.0 | 800.0 | 50 | 275 | - | 125 | ダウンロード |
4015.DTS045.0850 | 850.0 | 850.0 | 50 | 300 | - | 110 | ダウンロード |
4015.DTS045.0900 | 900.0 | 900.0 | 50 | 325 | - | 98 | ダウンロード |
4015.DTS045.0950 | 950.0 | 950.0 | 50 | 350 | - | 90 | ダウンロード |
4015.DTS045.1000 | 1000.0 | 1000.0 | 50 | 375 | - | 80 | ダウンロード |
PART No. | レングス L | トラベル T | A | B | C | 耐荷重 (kg/ 組) |
