特長
- 水平空間に対して全方向に自由に動かすことができます。また高さ方向は、支柱上で任意の位置固定することができます(LA-55-□を除く）
- 1本の支柱に複数のモニタを取り付けることも可能ですので、狭いスペースに多くのモニタを設置して作業する環境（ティーリングルーム、デザインセンター、検査作業現場など）にも最適です
- 個々のパーツは組み合せ自由ですので、パーツ単位でご購入いただければ、標準セット以外の組合せにすることもできます。お客様の設置条件に応じて自由に組合せをご検討ください

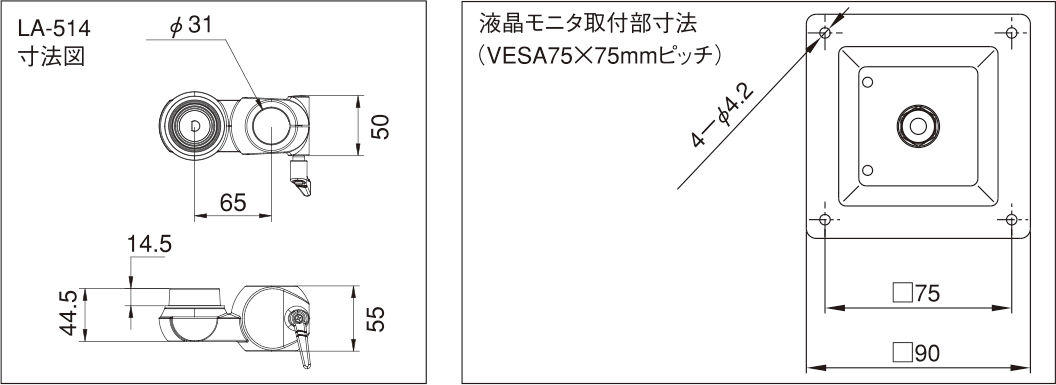

- VESA規格に準拠した[75mmX75mm]および[100mmX100mm] の取付穴を有する液晶モニタがマウントできます
- 耐荷重は12Kg以内で、目安として20インチ前後の液晶モニタのマウントに適しています
- 剛性の高いアーム断面構造とアルミニウム合金製の材質によって、高い負荷に対してもスームズな動きを提供します
- 設置方法は、「クランプ型支柱スタントタイプ(LA-51-□）」「グロメット固定型支柱スタンドタイプ(LA-52-□) 」「ネジ固定スタンドタイプ(LA-51AC-□) 「壁面取付タイプ(LA-55-□) 」の4種類をご用意しております

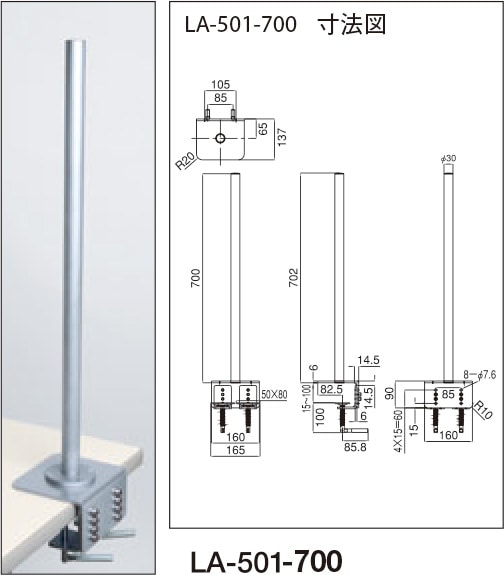

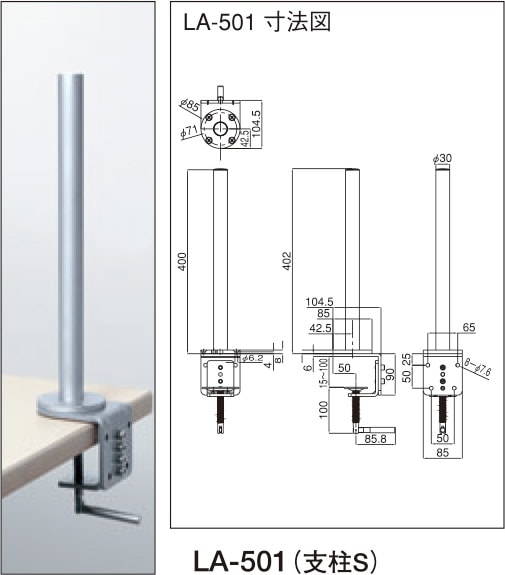

- 「クランプ型支柱スタン(ドLA-501、501B) 」は、板厚15mm～100mmのテーブルなどに取付可です

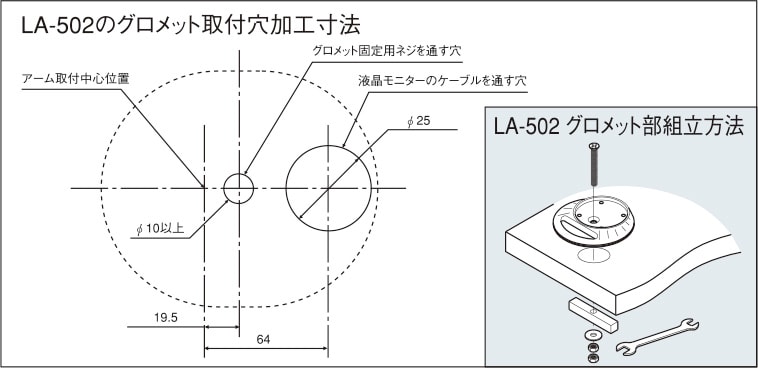

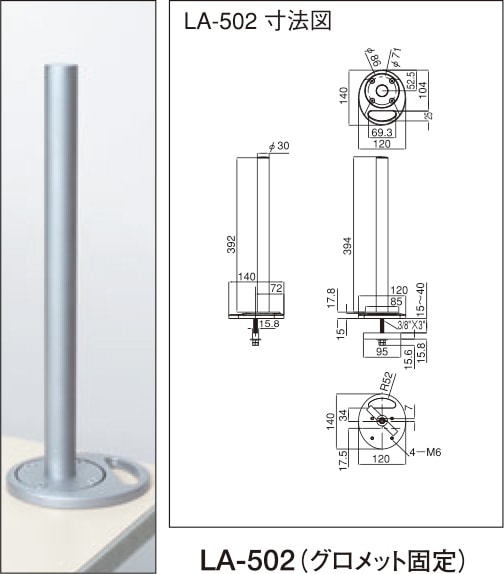

- 「グロメット固定型支柱スタンドLA-502) 」は、板厚5mm～40mmのグロメット穴付きのテーブルなどに固定できます。
- 液晶モニタからのケーブルは、アーム下面にある束線具を使って束ねて収納することができます

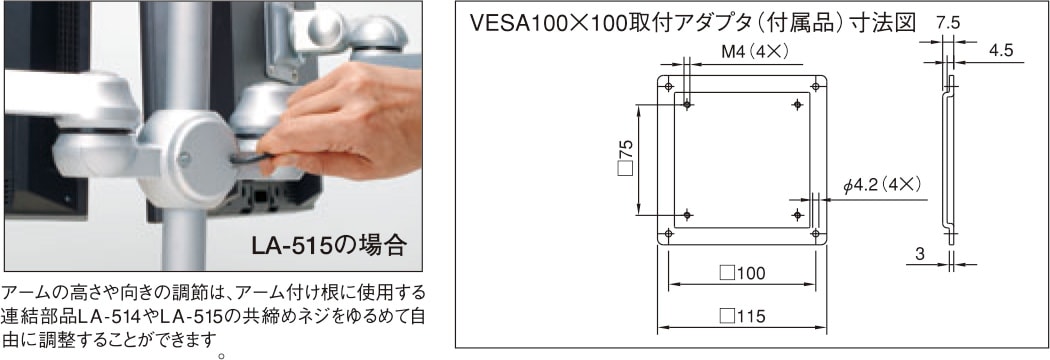

- 組合せ商品には、「VESA100mmX100mm取付アダプタ」「各種工具（設置・調整用）」「モニタ取付用ネジ(M4ネジ 4本」が付属しています。単品・組合せ構成によっては付属しない場合もあります
- ネジ固定タイプを天井に取り付ける場合は、専門技術を有する工事店様が施工を行ってください
- 各部品はRoHS2対応

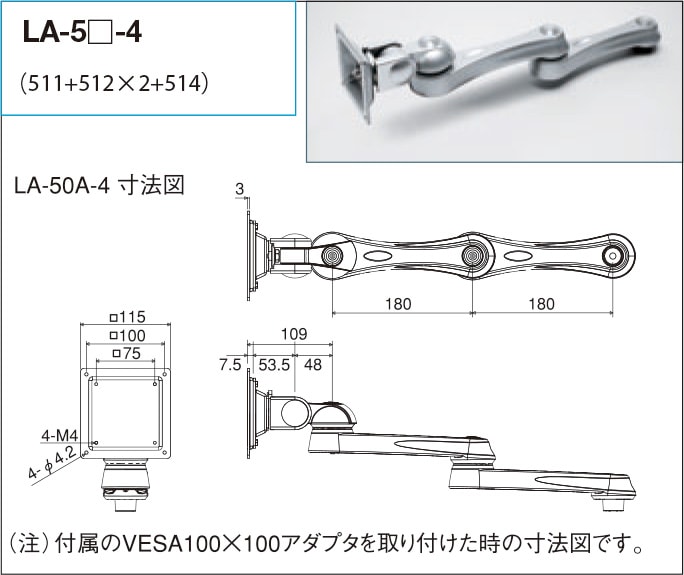

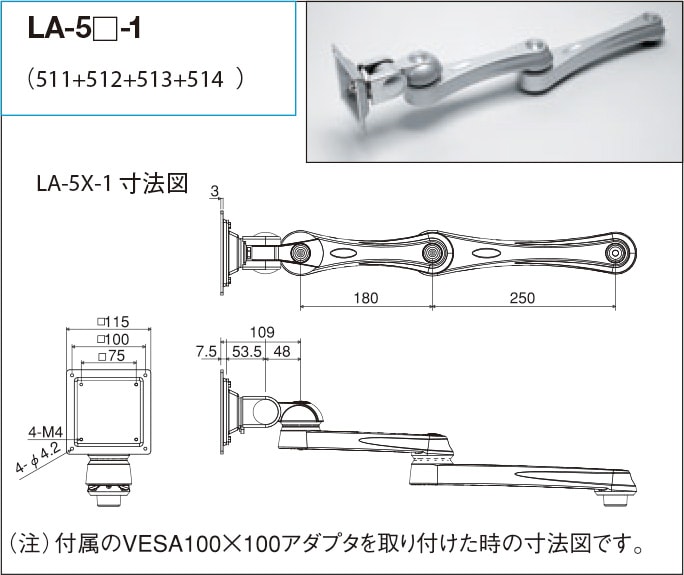

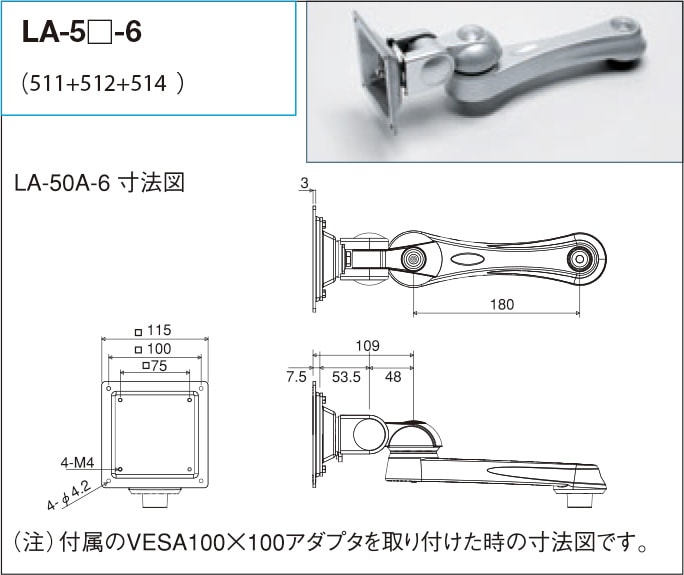

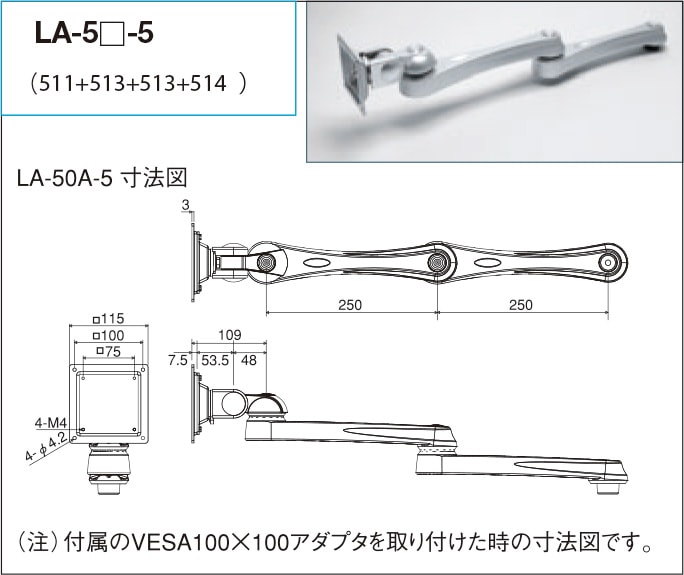

仕様・外形図

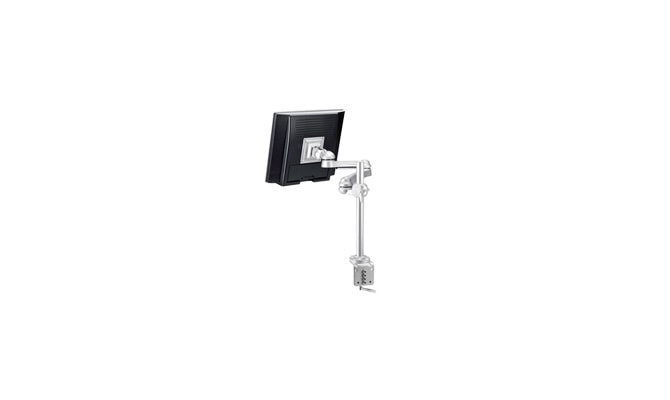

写真内の液晶モニタ、パソコン、キーボード、マウスなどは、アームの取付イメージを説明するためのものであり、実際の商品には付属しておりません。
ラインナップ
PDFダウンロードはこちら
～12kg（1アームにつき）
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| 取付方法 | 商品番号/要素部品 | LA- 501 |
LA- 501- 700 |

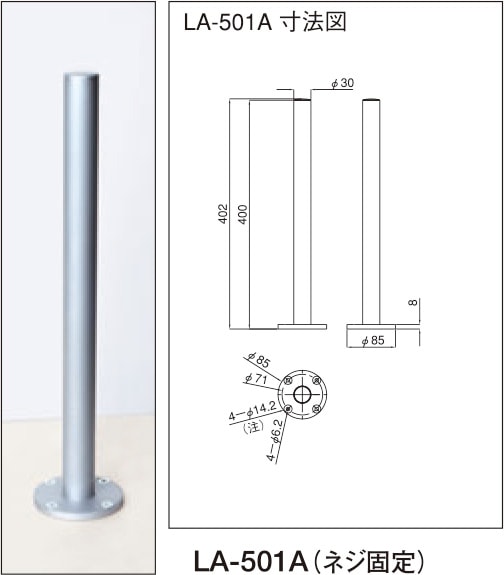

LA- 501A |
LA- 502A |
LA- 55 |
LA- 56 |
LA- 511 |

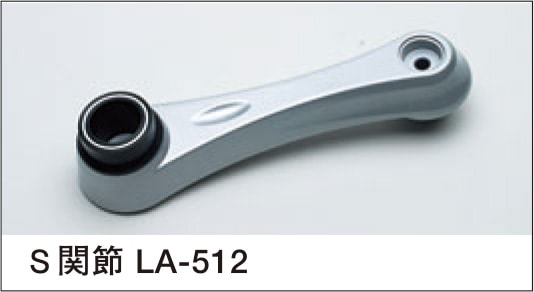

LA- 512 |

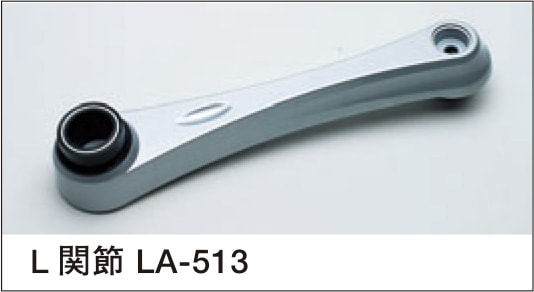

LA- 513 |

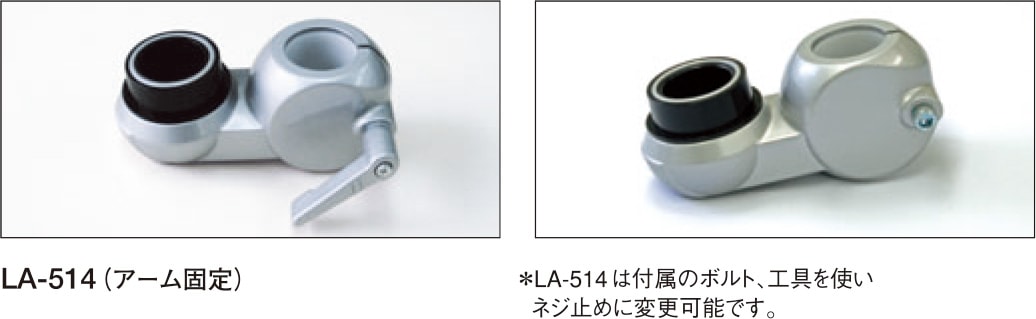

LA- 514 |
LA- 515 |
PA- 32 |
LA- 55BS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| クランプ | LA- 51-1 |
1 | 1 | 1 | 1 | 1 | ||||||||
| LA- 51- 1BK |
LA-51-1BK は部品単体の販売はしておりません | |||||||||||||

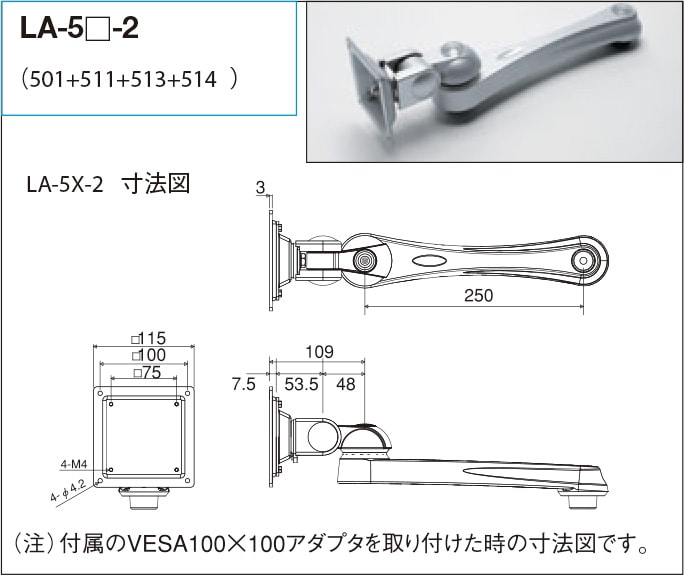

| LA- 51-2 |
1 | 1 | 1 | 1 | ||||||||||
| LA- 51-3 |
1 | 1 | 1 | |||||||||||
| LA- 51-4 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 51-5 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 51-6 |
1 | 1 | 1 | 1 | ||||||||||
| グロメット固定板厚5mm～40mm | LA- 52-1 |
1 | 1 | 1 | 1 | 1 | ||||||||
| LA- 52-2 |
1 | 1 | 1 | 1 | ||||||||||
| LA- 52-3 |
1 | 1 | 1 | |||||||||||
| LA- 52-4 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 52-5 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 52-6 |
1 | 1 | 1 | 1 | ||||||||||
| ネジ固定 | LA- 51AC- 1 |
1 | 1 | 1 | 1 | 1 | ||||||||
| LA- 51AC- 2 |
1 | 1 | 1 | 1 | ||||||||||
| LA- 51AC- 3 |
1 | 1 | 1 | |||||||||||
| LA- 51AC- 4 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 51AC- 5 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 51AC- 6 |
1 | 1 | 1 | 1 | ||||||||||

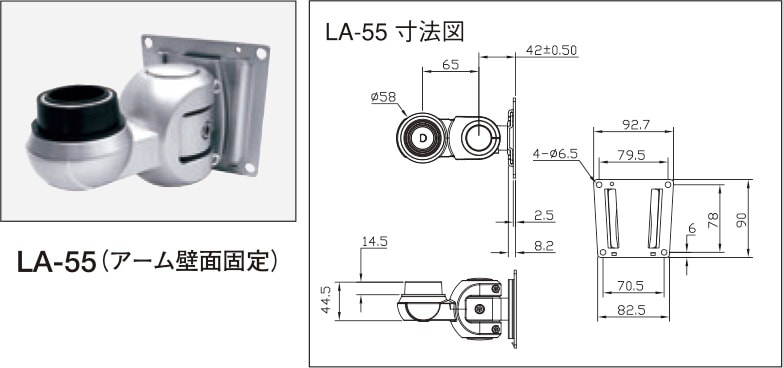

| 壁面取付 | LA- 55-1 |
1 | 1 | 1 | 1 | |||||||||
| LA- 55-2 |
1 | 1 | 1 | |||||||||||
| LA- 55-3 |
1 | 1 | ||||||||||||
| LA- 55-4 |
1 | 1 | 2 | |||||||||||
| LA- 55-5 |
1 | 1 | 2 | |||||||||||
| LA- 55-6 |
1 | 1 | 1 | |||||||||||

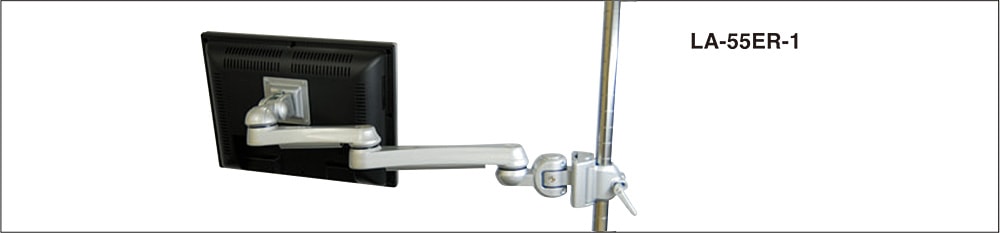

| ワイヤーラック取付 | LA- 55ER- 1 |
1 | 1 | 1 | 1 | 1 | ||||||||
| LA- 55ER- 2 |
1 | 1 | 1 | 1 | ||||||||||
| LA- 55ER- 3 |
1 | 1 | 1 | |||||||||||
| LA- 55ER- 4 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 55ER- 5 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 55ER- 6 |
1 | 1 | 1 | 1 | ||||||||||

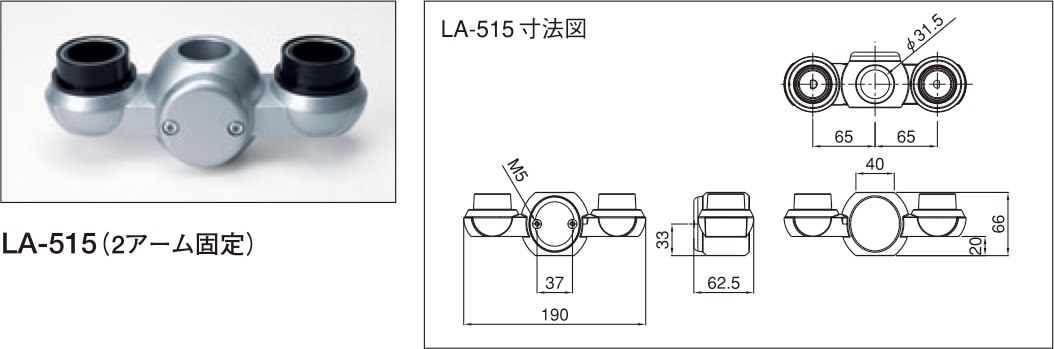

| 1段2列クランプ支柱S | LA- 515- 1 |
1 | 2 | 2 | 2 | 1 | ||||||||
| LA- 515- 4 |
1 | 2 | 4 | 1 | ||||||||||
| LA- 515- 5 |
1 | 2 | 4 | 1 | ||||||||||

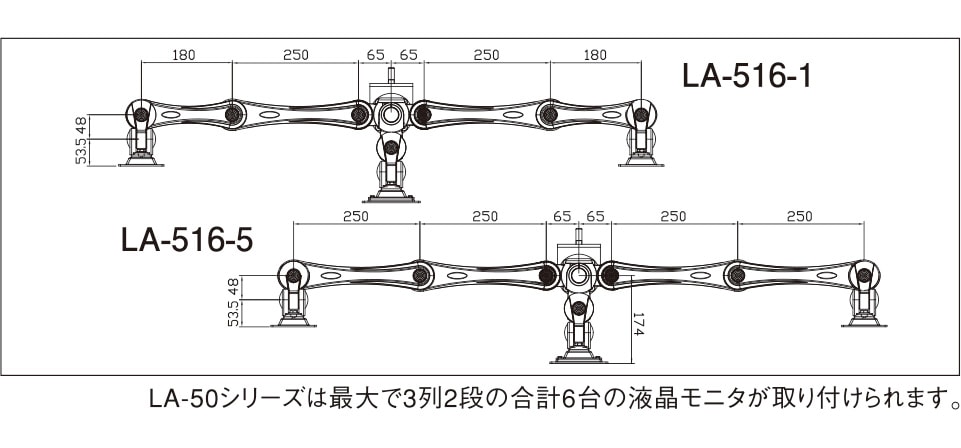

| 1段3列クランプ支柱S | LA- 516- 1 |
1 | 3 | 2 | 2 | 1 | 1 | |||||||
| LA- 516- 4 |
1 | 3 | 4 | 1 | 1 | |||||||||
| LA- 516- 5 |
1 | 3 | 4 | 1 | 1 | |||||||||
| 2段2列クランプ支柱L | LA- 517- 1 |
1 | 4 | 4 | 4 | 2 | ||||||||
| LA- 517- 4 |
1 | 4 | 8 | 2 | ||||||||||
| LA- 517- 5 |
1 | 4 | 8 | 2 | ||||||||||
| 2段3列クランプ支柱L | LA- 518- 1 |
1 | 6 | 4 | 4 | 2 | 2 | |||||||
| LA- 518- 4 |
1 | 6 | 8 | 2 | 2 | |||||||||
| LA- 518- 5 |
1 | 6 | 8 | 2 | 2 | |||||||||

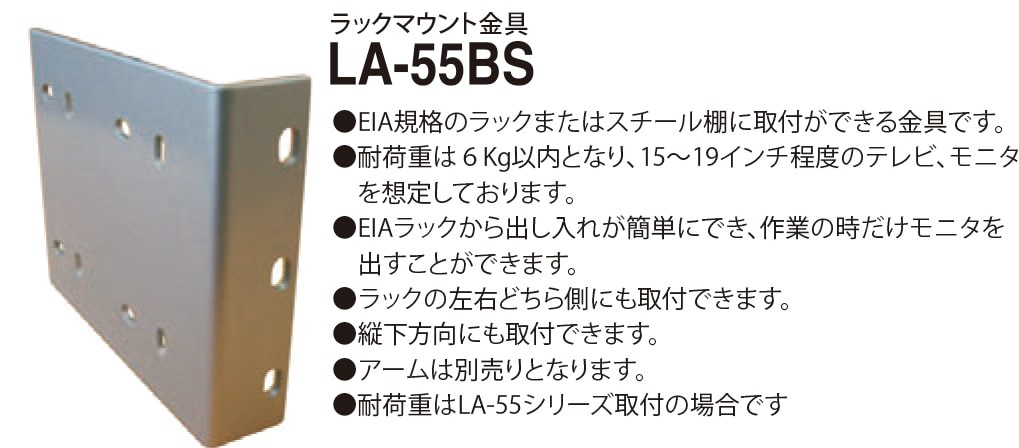

| ラックマウント用 | LA- 55BS- 1 |
1 | 1 | 1 | 1 | 1 | ||||||||
| LA- 55BS- 2 |
1 | 1 | 1 | 1 | ||||||||||
| LA- 55BS- 3 |
1 | 1 | 1 | |||||||||||
| LA- 55BS- 4 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 55BS- 5 |
1 | 1 | 2 | 1 | ||||||||||
| LA- 55BS- 6 |
1 | 1 | 1 | 1 | ||||||||||
～8kg（1アームにつき）
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| 取付方法 | 商品番号/要素部品 | LA- 501 |
LA- 501- 700 |
LA- 501A |
LA- 502A |
LA- 55 |
LA- 56 |

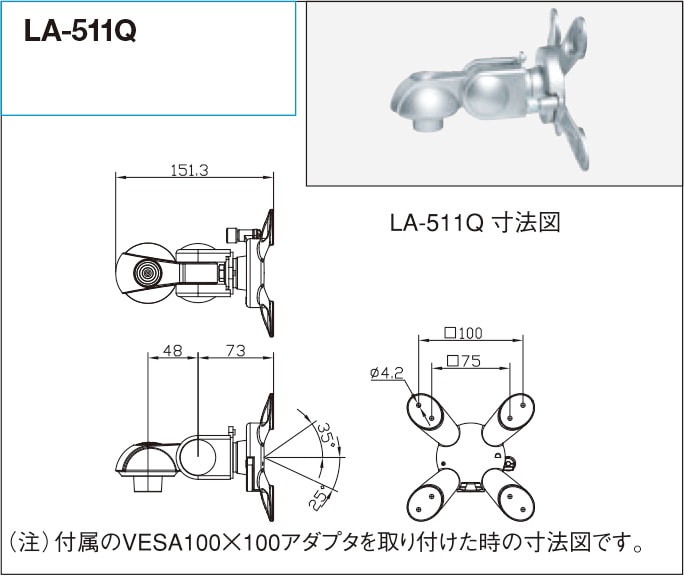

LA- 511Q |
LA- 512 |
LA- 513 |
LA- 514 |
LA- 515 |
PA- 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| クランプ | LA- 51-1Q |
1 | 1 | 1 | 1 | 1 | |||||||
| LA- 51-2Q |
1 | 1 | 1 | 1 | |||||||||
| LA- 51-3Q |
1 | 1 | 1 | ||||||||||
| LA- 51-4Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 51-5Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 51-6Q |
1 | 1 | 1 | 1 | |||||||||
| グロメット固定板厚5mm～40mm | LA- 52-1Q |
1 | 1 | 1 | 1 | 1 | |||||||
| LA- 52-2Q |
1 | 1 | 1 | 1 | |||||||||
| LA- 52-3Q |
1 | 1 | 1 | ||||||||||
| LA- 52-4Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 52-5Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 52-6Q |
1 | 1 | 1 | 1 | |||||||||
| ネジ固定 | LA- 51AC- 1Q |
1 | 1 | 1 | 1 | 1 | |||||||
| LA- 51AC- 2Q |
1 | 1 | 1 | 1 | |||||||||
| LA- 51AC- 3Q |
1 | 1 | 1 | ||||||||||
| LA- 51AC- 4Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 51AC- 5Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 51AC- 6Q |
1 | 1 | 1 | 1 | |||||||||
| 壁面取付 | LA- 55-1Q |
1 | 1 | 1 | 1 | ||||||||
| LA- 55-2Q |
1 | 1 | 1 | ||||||||||
| LA- 55-3Q |
1 | 1 | |||||||||||
| LA- 55-4Q |
1 | 1 | 2 | ||||||||||
| LA- 55-5Q |
1 | 1 | 2 | ||||||||||
| LA- 55-6Q |
1 | 1 | 1 | ||||||||||
| ワイヤーラック取付 | LA- 55ER- 1Q |
1 | 1 | 1 | 1 | 1 | |||||||
| LA- 55ER- 2Q |
1 | 1 | 1 | 1 | |||||||||
| LA- 55ER- 3Q |
1 | 1 | 1 | ||||||||||
| LA- 55ER- 4Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 55ER- 5Q |
1 | 1 | 2 | 1 | |||||||||
| LA- 55ER- 6Q |
1 | 1 | 1 | 1 | |||||||||
| 1段2列クランプ支柱S | LA- 515- 1Q |
1 | 2 | 2 | 2 | 1 | |||||||
| LA- 515- 4Q |
1 | 2 | 4 | 1 | |||||||||
| LA- 515- 5Q |
1 | 2 | 4 | 1 | |||||||||
| 1段3列クランプ支柱S | LA- 516- 1Q |
1 | 3 | 2 | 2 | 1 | 1 | ||||||
| LA- 516- 4Q |
1 | 3 | 4 | 1 | 1 | ||||||||
| LA- 516- 5Q |
1 | 3 | 4 | 1 | 1 | ||||||||
| 2段2列クランプ支柱L | LA- 517- 1Q |
1 | 4 | 4 | 4 | 2 | |||||||
| LA- 517- 4Q |
1 | 4 | 8 | 2 | |||||||||
| LA- 517- 5Q |
1 | 4 | 8 | 2 | |||||||||
| 2段3列クランプ支柱L | LA- 518- 1Q |
1 | 6 | 4 | 4 | 2 | 2 | ||||||
| LA- 518- 4Q |
1 | 6 | 8 | 2 | 2 | ||||||||
| LA- 518- 5Q |
1 | 6 | 8 | 2 | 2 |
