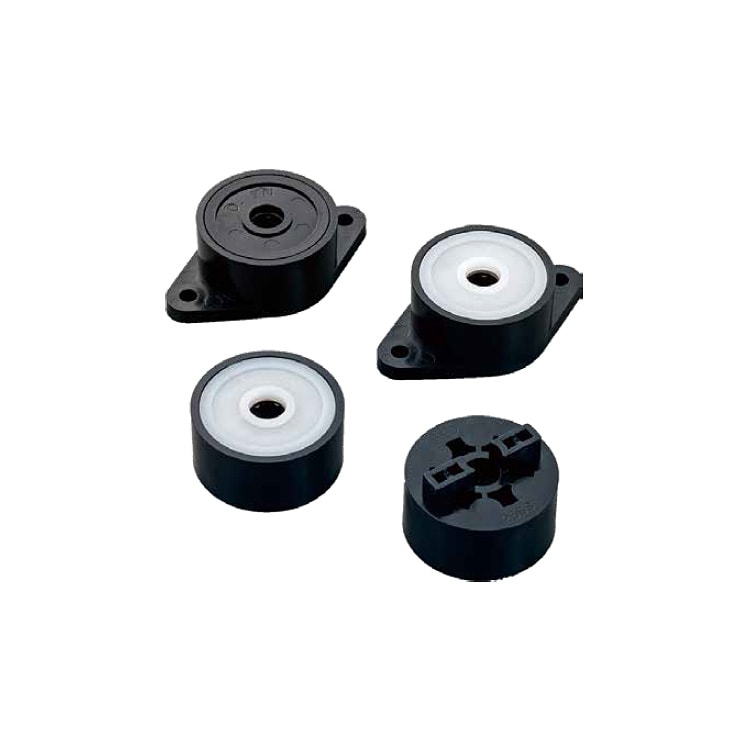

フリーストップに使えるフリクションダンパー（外径φ30)
- 一方向性
- 固定式
- RoHS2対応品
- 2DCAD
- 3DCAD
特性の説明
-
両方向にトルクが発生するロータリーダンパーを示します。
-
オリフィスが1個構造のダンパーを示します。
-
一方向にトルクが発生するロータリーダンパーを示します。
-
引き方向で抗力が発生するダンパーを示します。
-
抗力やトルクが固定されているダンパーを示します。
-
RoHS２指令に対応したダンパーであることを示します。
-
抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。
-
2次元CADデータがあることを示します。
-
Uパッキンによるシールを使用したダンパーを示します。
-
3次元CADデータがあることを示します。

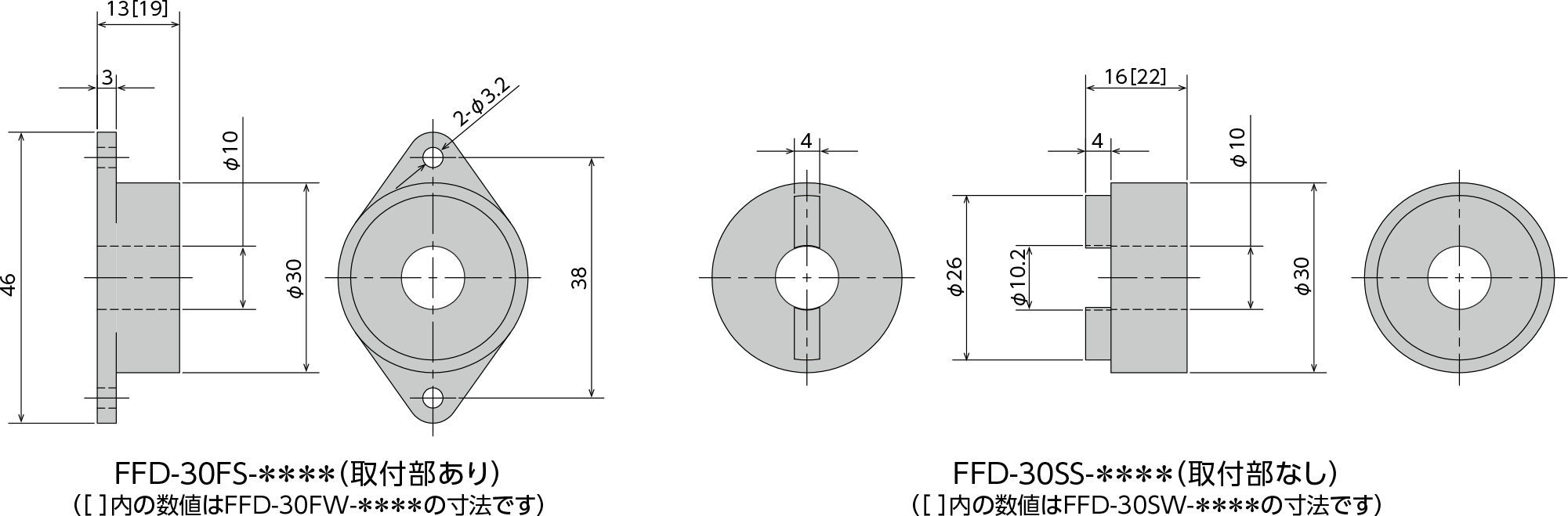

仕様・外形図
＊最大使用回転速度 30rpm
＊最大使用サイクル 13cycle/min
＊使用温度範囲 －10～60℃（90%RH）
＊本体ケース，キャップ材質 ポリアセタール（POM）
＊キャップカラー R：黒 L：白
＊製品質量 FFD-30FS 17 ± 2g、FFD-30FW 31 ± 2g、FFD-30SS 16 ± 2g、FFD-30SW 30 ± 2g
ラインナップ
| 型式 | 定格トルク | 回転方向 | CADダウンロード |
|---|---|---|---|
| FFD-30FS-R102 | 0.1±0.01N・m (1±0.1 kgf・cm） |
時計方向 | ダウンロード |
| FFD-30FS-L102 | 反時計方向 | ||
| FFD-30FS-R502 | 0.5±0.05N・m (5±0.5 kgf・cm） |
時計方向 | |
| FFD-30FS-L502 | 反時計方向 | ||
| FFD-30FS-R103 | 1±0.1N・m (10±1 kgf・cm） |
時計方向 | |
| FFD-30FS-L103 | 反時計方向 | ||
| FFD-30FS-R153 | 1.5±0.15N・m (15±1.5 kgf・cm） |
時計方向 | |
| FFD-30FS-L153 | 反時計方向 | ||
| FFD-30FW-R153 | 時計方向 | ||
| FFD-30FW-L153 | 反時計方向 | ||
| FFD-30FW-R203 | 2±0.2N・m (20±2kgf・cm） |
時計方向 | |
| FFD-30FW-L203 | 反時計方向 | ||
| FFD-30FW-R253 | 2.5±0.25N・m (25±2 .5kgf・cm） |
時計方向 | |
| FFD-30FW-L253 | 反時計方向 | ||
| FFD-30FW-R303 | 3±0.3N・m (30±3kgf・cm） |
時計方向 | |
| FFD-30FW-L303 | 反時計方向 | ||
| FFD-30SS-R102 | 0.1±0.01N・m (1±0.1 kgf・cm） |
時計方向 | |
| FFD-30SS-L102 | 反時計方向 | ||
| FFD-30SS-R502 | 0.5±0.05N・m (5±0.5 kgf・cm） |
時計方向 | |
| FFD-30SS-L502 | 反時計方向 | ||
| FFD-30SS-R103 | 1±0.1N・m (10±1 kgf・cm） |
時計方向 | |
| FFD-30SS-L103 | 反時計方向 | ||
| FFD-30SS-R153 | 1.5±0.15N・m (15±1.5 kgf・cm） |
時計方向 | |
| FFD-30SS-L153 | 反時計方向 | ||
| FFD-30SW-R153 | 時計方向 | ||
| FFD-30SW-L153 | 反時計方向 | ||
| FFD-30SW-R203 | 2±0.2N・m (20±2kgf・cm） |
時計方向 | |
| FFD-30SW-L203 | 反時計方向 | ||
| FFD-30SW-R253 | 2.5±0.25N・m (25±2 .5kgf・cm） |
時計方向 | |
| FFD-30SW-L253 | 反時計方向 | ||
| FFD-30SW-R303 | 3±0.3N・m (30±3kgf・cm） |
時計方向 | |
| FFD-30SW-L303 | 反時計方向 |
定格トルクは回転速度20rpm、温度20～25℃時測定
使用方法
- 上記画像を上から見てダンパーは時計回り（R）、反時計回り（L）にトルクが発生するタイプがあります。（ダンパー内部にワンウェイクラッチを内蔵しています。）
- ダンパーは構造上軸受けを持たないので、ダンパーに装着するシャフトには必ず軸受けを設けてください。
- 定格トルクより小さい負荷では、フリーストップとしても使用可能です。
- ダンパーに装着するシャフトは下記表の推奨寸法を参考にして製作してください。推奨寸法以外のシャフトを使用すると、シャフトの滑り等が発生する可能性があります。
- ダンパーにシャフトを挿入する際は、ダンパーのトルク発生方向と逆にシャフトを回転させながら挿入してください。正転方向から無理にシャフトを挿入すると内部のワンウェイクラッチが破損する可能性がありますのでご注意ください。
| シャフト外径寸法 | φ10 (＋0) －0.03 |
|---|---|
| 表面硬度 | HRC55以上 |
| 焼き入れ深さ | 0.5mm以上 |
| 表面粗さ | 1.0Z以下 |

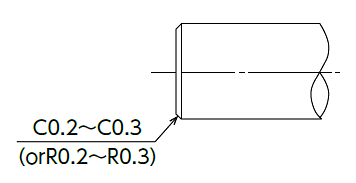

| 先端面取り （ダンパー挿入側） |
 |
