フリクションダンパー FFD-25FS/FW/SS/SWシリーズ

機構部品・機能製品

フリーストップに使えるフリクションダンパー（外径φ25)

  • 一方向性
  • 固定式
  • RoHS2対応品
  • 2DCAD
  • 3DCAD

特性の説明はこちら

特性の説明

  • 両方向性

    両方向にトルクが発生するロータリーダンパーを示します。

  • 単孔式オリフィス構造

    オリフィスが1個構造のダンパーを示します。

  • 一方向性

    一方向にトルクが発生するロータリーダンパーを示します。

  • 引き方向用

    引き方向で抗力が発生するダンパーを示します。

  • 固定式

    抗力やトルクが固定されているダンパーを示します。

  • RoHS2対応品

    RoHS２指令に対応したダンパーであることを示します。

  • 自己調整式

    抗力やトルクやストロークが物体の動きにより自己調整するダンパーを示します。

  • 2DCAD

    2次元CADデータがあることを示します。

  • Uパッキンシール方式

    Uパッキンによるシールを使用したダンパーを示します。

  • 3DCAD

    3次元CADデータがあることを示します。

閉じる

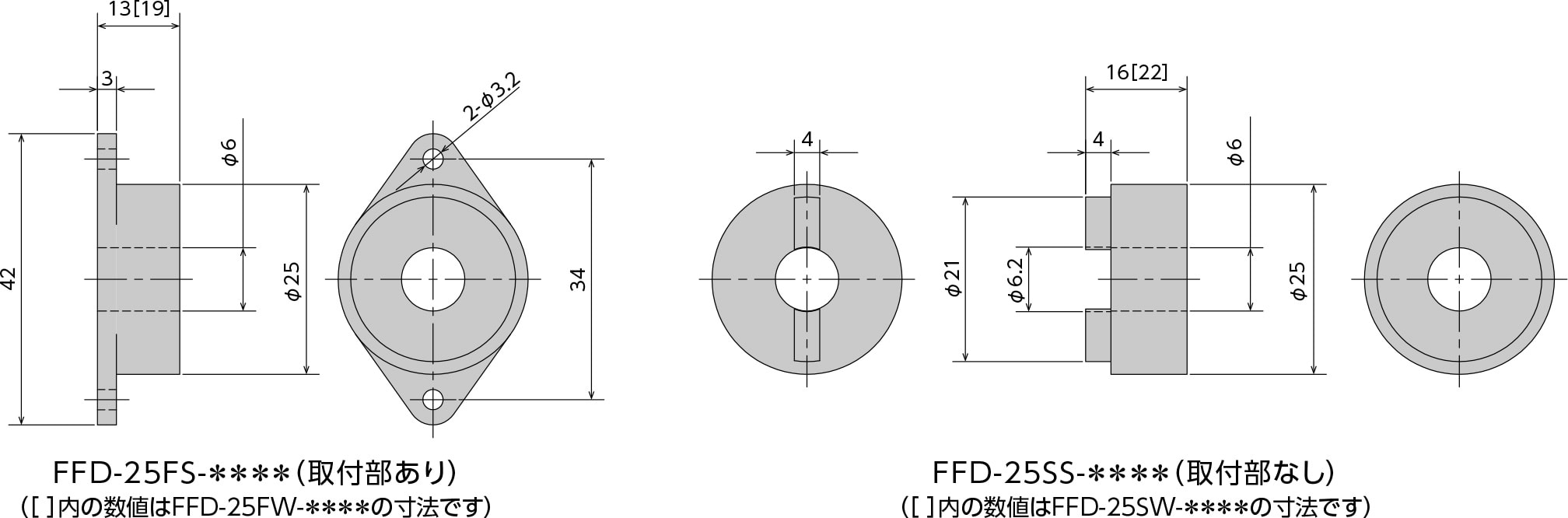

仕様・外形図

＊最大使用回転速度 30rpm
＊最大使用サイクル 13cycle/min
＊使用温度範囲 -10～60℃（90%RH）
＊本体ケース，キャップ材質 ポリアセタール（POM）
＊キャップカラー R：黒　L：白
＊製品質量 FFD-25FS 13±2g、FFD-25FW 24±2g、FFD-25SS 12±2g、FFD-25SW 23±2g

ラインナップ

型式 定格トルク 回転方向 CADダウンロード
FFD-25FS-R102 0.1±0.01N・m
(1±0.1 kgf・cm）		 時計方向 ダウンロード
FFD-25FS-L102 反時計方向
FFD-25FS-R502 0.5±0.05N・m
(5±0.5 kgf・cm）		 時計方向
FFD-25FS-L502 反時計方向
FFD-25FS-R103 1±0.1N・m
(10±1 kgf・cm）		 時計方向
FFD-25FS-L103 反時計方向
FFD-25FW-R103 時計方向
FFD-25FW-L103 反時計方向
FFD-25FW-R153 1.5±0.15N・m
(15±1.5 kgf・cm）		 時計方向
FFD-25FW-L153 反時計方向
FFD-25FW-R203 2±0.2N・m
(20±2kgf・cm）		 時計方向
FFD-25FW-L203 反時計方向
FFD-25SS-R102 0.1±0.01N・m
(1±0.1 kgf・cm）		 時計方向
FFD-25SS-L102 反時計方向
FFD-25SS-R502 0.5±0.05N・m
(5±0.5 kgf・cm）		 時計方向
FFD-25SS-L502 反時計方向
FFD-25SS-R103 1±0.1N・m
(10±1 kgf・cm）		 時計方向
FFD-25SS-L103 反時計方向
FFD-25SW-R103 時計方向
FFD-25SW-L103 反時計方向
FFD-25SW-R153 1.5±0.15N・m
(15±1.5 kgf・cm）		 時計方向
FFD-25SW-L153 反時計方向
FFD-25SW-R203 2±0.2N・m
(20±2kgf・cm）		 時計方向
FFD-25SW-L203 反時計方向

定格トルクは回転速度20rpm、温度20～25℃時測定

使用方法

  1. 上記画像を上から見てダンパーは時計回り（R）、反時計回り（L）にトルクが発生するタイプがあります。（ダンパー内部にワンウェイクラッチを内蔵しています。）
  2. ダンパーは構造上軸受けを持たないので、ダンパーに装着するシャフトには必ず軸受けを設けてください。
  3. 定格トルクより小さい負荷では、フリーストップとしても使用可能です。
  4. ダンパーに装着するシャフトは下記表の推奨寸法を参考にして製作してください。推奨寸法以外のシャフトを使用すると、シャフトの滑り等が発生する可能性があります。
  5. ダンパーにシャフトを挿入する際は、ダンパーのトルク発生方向と逆にシャフトを回転させながら挿入してください。正転方向から無理にシャフトを挿入すると内部のワンウェイクラッチが破損する可能性がありますのでご注意ください。
シャフト外径寸法 φ6 (＋0) －0.03
表面硬度 HRC55以上
焼き入れ深さ 0.5mm以上
表面粗さ 1.0Z以下

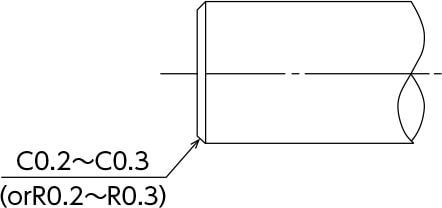

先端面取り
（ダンパー挿入側）
