高千穂交易㈱が国内代理店を務める北川電機株式会社は、1969年に東京都府中市に設立され、通信機器用トランスからスタートし、医療機器用を始め、半導体製造装置用・溶接機用等の製品の用途を広げながら、得意とする小型化・軽量化のノウハウを追求し、装置の高効率化や省資源化を通じて、地球環境と共生する製品をご提案致します。
- ラインナップ
- 関連製品
- 関連情報
ラインナップ
医療用トランス
NEOシリーズ、μシリーズはどちらも「安全に使いやすく」をコンセプトとする、医療用アイソレーショントランスです。

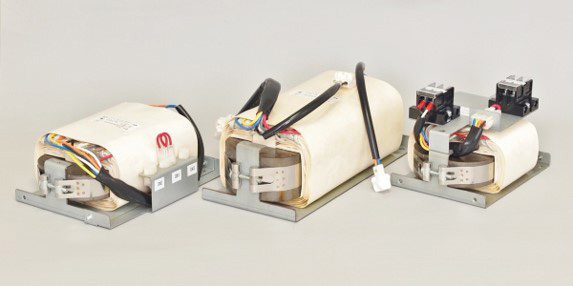

NEOシリーズ
- NEOシリーズは、入力電圧範囲が広く専用コネクタの交換でワンタッチで変更可能で、装置との接続に端子台タイプ（T）とコネクタタイプ（C/CA）を揃えています。IEC60601-1のCB認証を取得し、画像診断装置や手術用カメラ・ディスプレイ、分析装置など、様々な機器に採用されています。

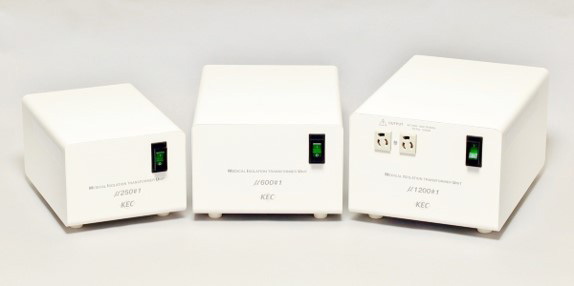

μシリーズ
- μシリーズは、病院内での使用に適したデザインで操作性やメンテナンス性に優れており、複雑な操作や設定は必要なく、医療器やPCディスプレイ等を接続し、絶縁分離や漏れ電流対策が可能です。
カスタム製品
- 上記製品以外に、カスタム医療用トランスの設計製造も致します。容量・入出力電圧等、必要な仕様をご提示願います。
高圧・高周波トランス
高圧・高周波・大電流
- プラズマ技術の発展や広がりと共に進む高圧トランスの高周波化と大電流化に向けて、従来の数mAの高圧トランスから数Aの高圧トランスまで幅広くカスタム設計、製造、性能評価を実施致します。
部分放電
- 部分放電測定器は、通常50/60Hzでの測定に加え、50kHzまでの高周波での測定が可能です。
真空注型機
- 真空注型機は、「樹脂脱泡」＋「真空樹脂充填」により、部分放電の発生を抑制します。

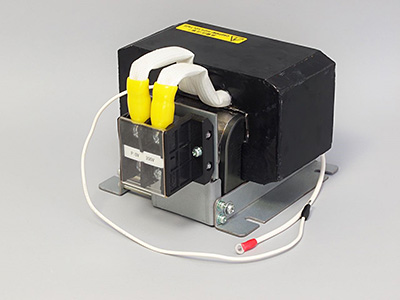

高圧・高周波
トランス
高周波トランス
高周波・大電流
- 大容量トランスの高周波化に対して、従来の数10Aの高周波トランスから数100Aの大電流・高周波トランスまで、幅広くカスタム設計・製造・性能評価を実施致します。
高周波電源・計測器
- 高周波電源と計測器により、数10kVAクラスの製品単体評価を実施しており、パワーアナライザの電力損失測定、熱電対の温度測定、サーモグラフィーの異常発熱個所特定等の評価が可能です。
空冷・水冷評価
- ヒートシンクユニットへの接続で、自然空冷に比べて、小型化が可能となり、ヒートシンクの取り付けを考慮した設計と指定の空冷・水冷条件での発熱評価を実施しております。
高周波&大容量&
薄型トランス
水冷対応トランス
リアクトル
AC/DC/高周波リアクトル
薄型高周波リアクトル
- リアクトルで重要なインダクタンス値・電流値・周波数・リップル値等の仕様をお客様の使用回路に合わせて、且つコアの材質選定・鉄損を抑えた構造等を考慮した小型・薄型・軽量な製品の最適の設計（完全カスタム対応）を実現致します。
- お客様の仕様（周波数・電流）に沿ったランニング試験が可能です。
- カットコア設計技術を用いて、数10kHz帯で300A～500Aクラスの大電流リアクトルを低損失で小型・軽量に設計します。
薄型高周波
リアクトル
リアクトル
小型化
DC
リアクトル
三相AC
リアクトル
小型化
大電流
スイングチョーク
（4台のリアクトルの集約化）
電源トランス
- 電圧・電流・サイズ・重量・規格・インターフェース等、お客様のご要望に1台から完全カスタム対応でお応え致します。
- カットコアのもつ性能を最大限引き出し、小型、薄型で軽量な製品を実現します。
- カスタム設計のトランスにおけるUL規格への適合・認証取得、CEマーキングへの適合や適合性評価、自己宣言書の発行など、海外安全規格への適合にも対応致します。
KFRシリーズ ： EIコア リード線タイプ
- カットコア、Rコアに比べ、電源投入時の突入電流を低減できます。
- 容量 ： 30～5000VA
KFTシリーズ ： EIコア 端子台タイプ
- カットコア、Rコアに比べ、電源投入時の突入電流を低減できます。
- 容量 ： 30～5000VA
KOBシリーズ ： カットコア 伏せ型タイプ
- EIコア型に比べ占有容積が最高70%以下、重量は最高60%以下
- 容量 ： 10～6500VA
KSBシリーズ ： カットコア 縦型タイプ
- EIコア型に比べ占有容積が最高70%以下、重量は最高60%以下
- 容量 ： 10～6500VA
KBRシリーズ ： EIコア バンドタイプ
- 月数台の小ロット～数1000台以上の量産にも対応可能
- 容量 ： 0.1～50VA
KRCシリーズ ： Rコアタイプ
- EIコア型に比べ占有容積が最高70％以下、重量は最高60％以下、漏れ磁束を1/10以下に減少します。
- 容量 ： 10～1100VA
KYBシリーズ ： カットコア 1コイルタイプ
- 沿面距離が必要な高電圧回路向け
- 容量 ： 30～850VA
KFLシリーズ ： 超薄型カットコアタイプ
- EIコア型に比べ、最高50％も薄型
- 容量 ： 50～600VA
KSWシリーズ ： 高周波トランス
- 用途、容量に合わせた豊富なラインアップ
三相電源トランス ： カットコア 三相タイプ
- EIコア型に比べ、占有容積は最高70％以下、重量は最高60％以下
- 容量 30～20kVA
